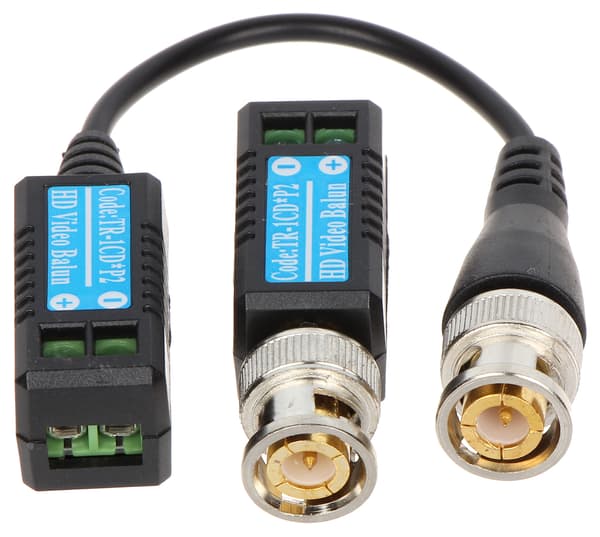

VIDEONUUNNITTELIJA TR-1CD*P2

TR-1CD*P2 on suunniteltu videosignaalien lähettämiseen kierrettyjen parikaapeleiden kautta. Laite sovittaa 75 Ω:n koaksiaalikaapelin impedanssin balansoidun kaapelin impedanssiin, mikä varmistaa videosignaalin siirron jopa 400 metrin päähän (luokan 5 kierretty parikaapeli) ja poistaa epäsymmetriset häiriöt. Varmista, että (+) ja (-) -liittimet on kytketty oikein. Väärä kytkentä aiheuttaa kuvan vääristymistä.

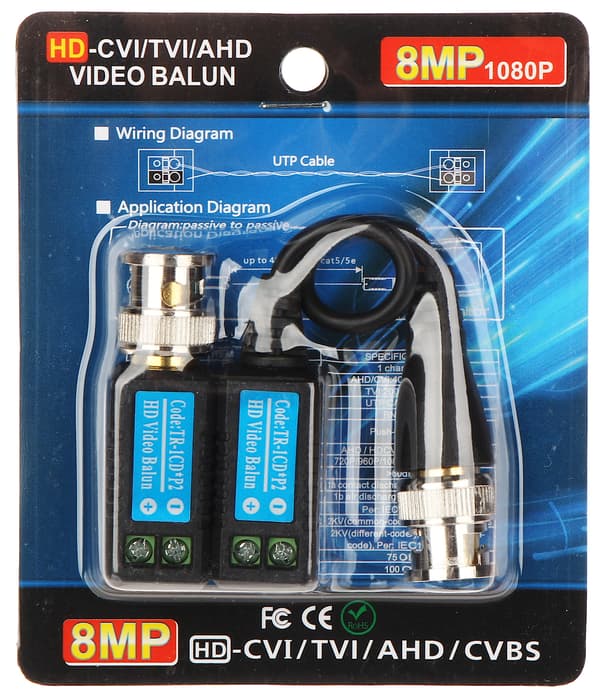

• Pakkauksessa: 2 kpl. Pakkaushinta
• Vakio: AHD- 8Mpx4K UHD, HD-CVI- 8Mpx4K UHD, HD-TVI- 8Mpx4K UHD, CVBS-PAL,NTSC
• Laitetyyppi: Passiivinen
• Kanavien lukumäärä: 1
• Videokantama: 250 m @720p- UTP cat. 5e, 150 m @1080p- UTP cat. 5e, 400 m @CVBS-PAL/NTSC- UTP luokka. 5e
• Tulo-/lähtöjännite 75Ω (CVBS): 1Vpp

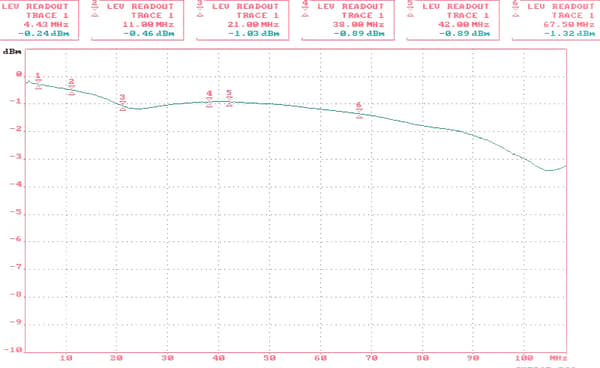

• Vaimennus: 4,43 MHz @ 0,24 dB, 11 MHz @ 0,46 dB, 21 MHz @ 1,03 dB, 38 MHz @ 0,89 dB, 42 MHz @ 0,89 dB, 67,5 MHz @ 1,32 dB
• CMRR (dB @ 5MHz): 50 dB
• Koaksiaaliliittimen impedanssi: 75 Ω
• Balansoidun liittimen impedanssi: 100 Ω

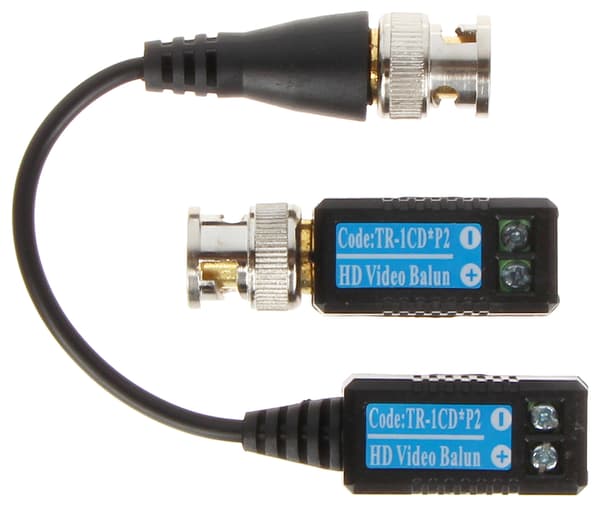

• Koaksiaaliliittimen tyyppi: 1 x BNC-liitin 0,09 m kaapelissa, 1 x BNC-suora liitin
• Symmetrinen liittimen tyyppi: Kaapeliliittimet
• Käyttölämpötila: -10 °C ... 55 °C
• Sallittu suhteellinen ympäristön kosteus: < 95 %
• Paino: 0,021 kg

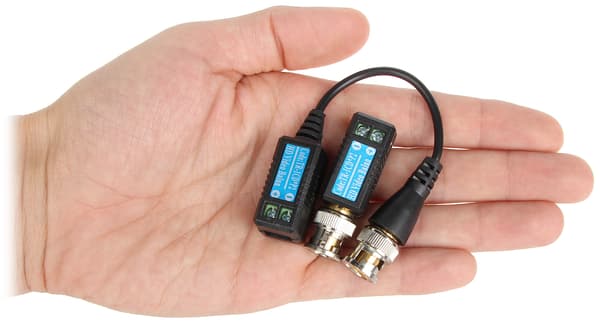

• Mitat: 16 x 15 x 46 mm
• Takuu: 2 vuotta
