Ylijännitesuoja 1000 V DC
3P 20-40 kA luokka T2

Ylijännitesuoja on laite, joka suojaa ohimeneviltä ylijännitteiltä rajoittamalla seuraavan virran taajuutta ja kestoa. Näitä laitteita kutsutaan myös ukkossuojaksi, ylijännitesuojaksi tai varistoreiksi. Ylijännitesuojat suojaavat verkkoon kytkettyjä laitteita ja ovat myös olennainen osa aurinkoenergia-asennusten suojausta.

Tyypin 2 ylijännitesuojaimia (T2 tai luokka C) käytetään virtapiirin kytkennän (8/20 μs:n aaltomuoto) seurauksena syntyvien ylikuormitusten aiheuttamien ylijännitteiden purkamiseen. Tyypin 2 ylijännitesuojat tulee asentaa jakeluverkon pääjakokeskusten (jotka sisältävät myös tyypin 1 suojia) taakse, alajakokeskuksiin (ja kerrostaloissa yksittäisten asuntojen jakokeskuksiin).

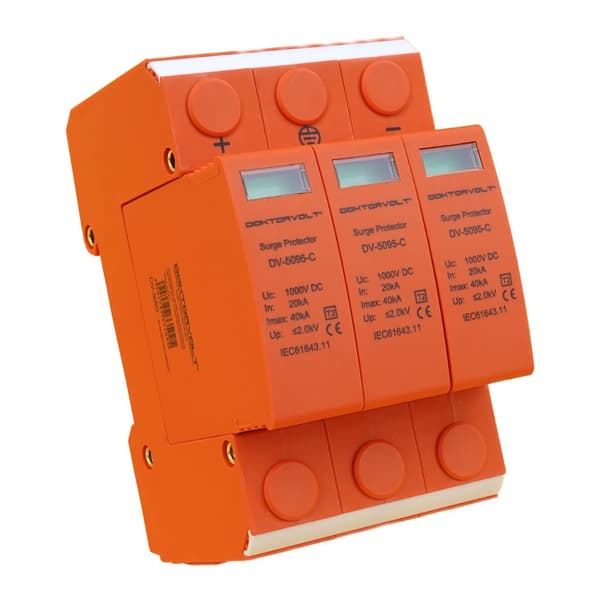

DV-5095-ylijännitesuojan ominaisuudet:

Sähköasennuslaitteiden suojaus ylijännitettä vastaan

Aurinkosähköasennusten ja niihin kytkettyjen laitteiden suojaus

Ylijännitesuoja tyyppi T2 (luokka C)

DIN-kiskoon asennettava (TH/TS 35)

Yhteensopiva standardin IEC (EN) 61643-11 kanssa

Liitettävän kaapelin suurin poikkileikkaus: 35 mm 2

3-moduulinen

Nimellisjännite 1000 V DC (tasavirta)

Vaadittu suojaus 32 A

Jännitesuojaustaso enintään 2 kV

Varustettu lisäkoskettimella 1x NO 1x NC

Ylijännitesuojissa on lisätulpat kiinnitysreikien peittämiseksi

Ylijännitesuojien valinnan ja asennuksen saa suorittaa vain valtuutettu ja pätevä henkilö, ja valinta riippuu käytettävästä ukkossuojausjärjestelmästä ja verkon tyypistä.

sovellus

aurinkosähköasennuksen sähkölaitteiden suojaamiseen ylijännitteiden vaikutuksilta
TN- ja TT-asennusten suojaus indusoituja jännitteitä, kytkentäjännitteitä, kytkentäjännitteitä ja ilmakehän jännitteitä vastaan

toiminnan ilmaisin

vihreä – suojaus

punainen – ei suojausta

suojausluokka
T2
moduulien lukumäärä
3 luokkavaatimusten noudattaminen
T2 suurin käyttöjännite Uc 1000 V DC testivirta (8/20) I n
20 kA max. virta (8/20) I maks.
40 kA Jännitesuojaustaso Ylös
≤ 2 kV Vaadittu suojaus 32A
Liitännät maks. 35 mm 2 Suunnittelu Varistori Suojausluokka
IP20
Varastointilämpötila
välillä -30 o C - +70 o C
Ympäristön lämpötila, käyttö
välillä -30 - +50 o C kiskoasennus
DIN (TH/TS 35) vakuutukset
CE, IEC61643-11
merkki
Doktorvolt luettelonumero
DV-5095
