AGR DN10 1/2" BSP -laipioliitin S27

AGR-laipioliitin on suunniteltu varmistamaan maksimaalinen tiiviys ja helppo asennus vaativissa työympäristöissä. 1/2" BSP-tuuman kierteen ansiosta se on yhteensopiva suosittujen liitäntäjärjestelmien kanssa. DN10-malli osoittaa letkun nimellissisähalkaisijan, joka vastaa käyttöä tyypillisissä matala- ja keskipainehydrauliikkaletkuissa. Liitin on suunniteltu asennettavaksi säiliön seiniin, paneeleihin ja väliseiniin, joissa vaaditaan hydraulinesteen sisääntuloa yksipuolelta. S27-käyttöavain mahdollistaa kätevän kiristämisen ja tarkan kokoonpanon. Tuote on valmistettu kestävästä teräksestä, mikä varmistaa kestävyyden mekaanisille vaurioille ja pitkän käyttöiän. Todistettujen BSP-kierrestandardien ansiosta liittimet ovat yleiskäyttöisiä ja helppoja asentaa moniin sovelluksiin. Hydron tarjoaa myös täyden teknisen tuen oikeiden komponenttien valinnassa ja tarjoaa laajan valikoiman AGR-liittimien kanssa yhteensopivia holkkeja ja letkuja.

Käyttökohteet

DN10 1/2" BSP AGR -liitintä käytetään tehohydrauliikka- ja voitelujärjestelmissä, testaus- ja ohjausasennuksissa, kokoonpanoasemilla ja teollisuuskoneissa sekä järjestelmissä, jotka vaativat letkun läpiviennin väliseinän tai seinän läpi. Tätä komponenttia suositellaan erityisesti konevalmistajille, teollisuuden huoltokeskuksille ja hydrauliikkajärjestelmien integroijille.

Tekniset parametrit:

• Materiaali: automaattiteräs
• Kierre: 1/2" BSP uros
• Kärjen/elementin tyyppi: C21 AGR -laipio lukkomutterilla
• Tiivistys: 60° kartio
• Nimellishalkaisija: DN10 / 10 mm / 3/8"
• Suurin käyttöpaine: 400 bar
• Käyttö: läpiasennukseen laipio/seinä
• Kiinnitystapa: puristusliitos letkuliittimellä + laipioasennus
• Standardi: ISO 8434-6

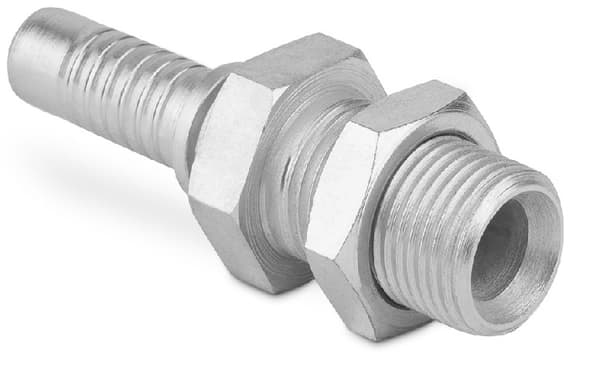

 Huomautus: Havainnollistava kuva - teknologisten prosessien erojen vuoksi liitin voidaan toimittaa hieman eri ulkonäössä.
