BBA M36X2 28L T-paita

Epäsymmetrinen T-paita naarasliitoksella

Säädettävä urosliitos, jossa nastoja, tynnyrimäinen T-paita

BBA T-liitin - epäsymmetrinen, säädettävä, metrisellä kierteellä

Käyttökohde:
Käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa.
Kevyt T-liitin, jossa on kartiomainen itsetiivistyvä kiristys kiristettäessä. Suunniteltu kolmen hydrauliikkalinjan liittämiseen tai liittämiseen muihin liittimiin, joissa on sama kartio.
Siinä ei ole tiivisteitä, eikä se sovellu ruuvattavaksi esimerkiksi runkoon. pumppu, sylinteri tai jakaja.

Lisätietoja:
Kierteen halkaisija M36x2 mitattuna paksuusmittarilla:
Ulkohalkaisija [mm]: 35,6 - 35,9
Sisähalkaisija [mm]:  33,4 - 33,8

Tekniset tiedot:
Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille) O-rengastiivisteellä
Kierre jalassa ja toisella puolella: ulkoinen metrinen 36x2

Kierre toisella puolella: sisäinen metrinen  36x2

Versio: Vaalea

Käyttöpaine: 160 bar
Nestetyyppi: hydrauliikkaöljy

Valmistettu: automaattiteräksestä, sinkitty.

Käyttölämpötila: -40 + 120

merkintä Ermetton toimesta: XEL 28-L

Rastelli-Raccordi-merkintä: TN421-28L

Valumerkintä: 604611.1

Vitillo-merkintä: TME28LFE28LB.1

symboli : CC-36

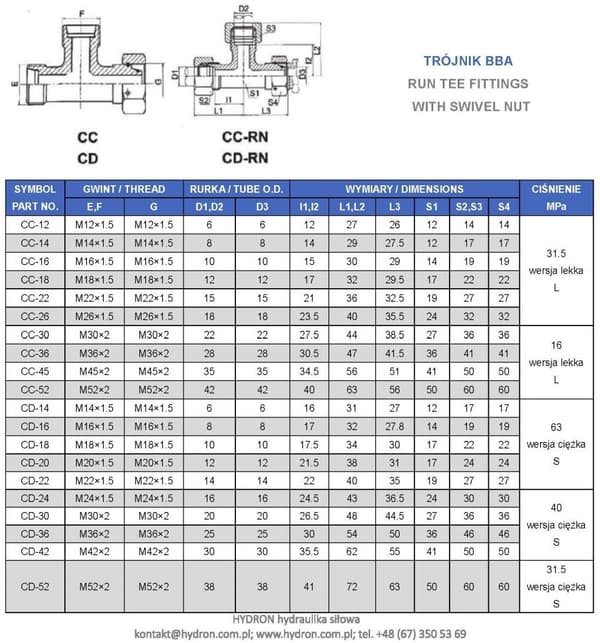

Havainnollistava kuva. Erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
