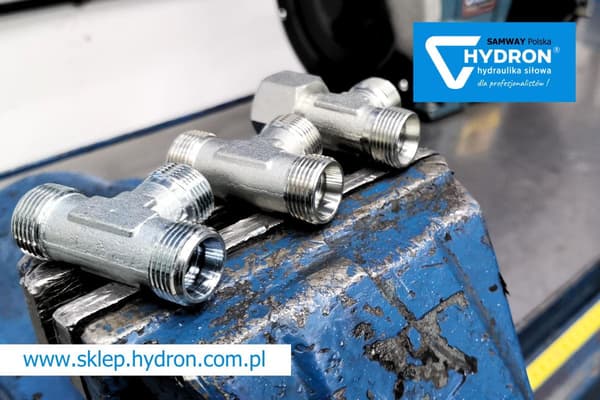

BBB M22×1.5 15L T-liitin

Hydrauliliitin – BBB-tyyppinen tasakokoinen T-liitin kevyessä 15L-versiossa, suunniteltu 24° kartioliitoksiin

BBB M22×1.5 15L hydraulinen T-liitin on standardoitu liitin, jota käytetään tehohydrauliikassa kolmen hydraulilinjan yhdistämiseen yhteen järjestelmään. Kartiomaiseen itsetiivistävään puristimeen perustuva rakenne varmistaa liitoksen tiiviyden kiristyksen aikana ilman lisäkumitiivisteitä.

Liitintä käytetään laajalti hydrauliikka-asennuksissa maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa. Tiivistysreikien puuttumisen vuoksi sitä ei ole tarkoitettu suoraan ruuvattavaksi pumppu-, sylinteri- tai jakokoteloihin.

Tärkeimmät ominaisuudet

• BBB:n tasaporainen hydraulinen T-liitin

• Kevyt 15L-versio 24° tiivistyskartiolla

• Itsetiivistyvä kiristys kiristettäessä

• Ei kumitiivisteitä tai tiivistysuria

• Suunniteltu kolmen hydrauliikkalinjan yhdistämiseen

• Käytetään laajalti tehohydrauliikassa

Tekniset tiedot

• Liittimen tyyppi: BBB hydraulinen T-liitin (tasainen T-liitin)

• Kierre: ulkoinen metrinen M22×1.5 (kaikki sivut)

• Versio: kevyt 15L

• Kiinnityskartion kulma: 24°

• Käyttöpaine: 315 bar

• Nestetyyppi: hydrauliikkaöljy

• Materiaali: automaattiteräs

• Korroosionestosuojaus: sinkitty

• Valmistus standardi: PN-65/M-73147

Hyödyllisiä mittaustietoja

• Ulkokierteen halkaisija M22×1,5 (mitattuna työntömitan avulla):
  21,6 – 21,9 mm

Nimikkeet ja korvaavat nimikkeet

• Ermetto: XT 15-L / T15L

• Rastelli-Raccordi: TS100-15L

• Valu: 103908.1

• Vitillo: TME15L.1

• Manuli: B90098-22-22

• Symboli: AC-22
