Sulkupalloventtiili vedelle DN15 WK4a 4,0 MPa
APA01510040030

Käyttö:

Sulkupalloventtiili vedelle DN15 WK4a 4,0 MPa on tarkoitettu lämmitysverkkoihin, ilmastointijärjestelmiin, vesihuoltojärjestelmiin ja teollisuusasennuksiin.

Asiakkaan pyynnöstä venttiili voidaan valmistaa matovaihteella tai hammaspyörästölle.

Tekniset tiedot:

• vesiventtiili
• DN 15 mm
• paino 1,6 kg
• Max. Paine: PS 40bar
• Käyttölämpötila: -20°C ÷ +200°C

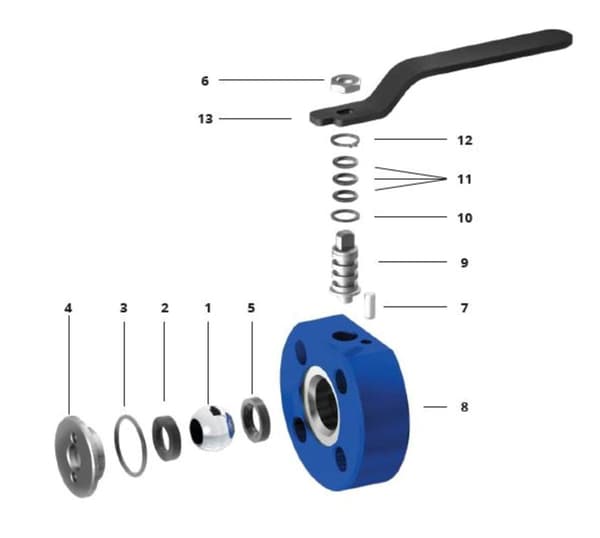

Rakenne:

Pallo

Tiiviste

O-rengas

Ruuvi

Tiiviste

Mutteri

Lieriötappi

Pesä

Kara

Pohjarengas

O-rengas

Lukkorengas

Kahva

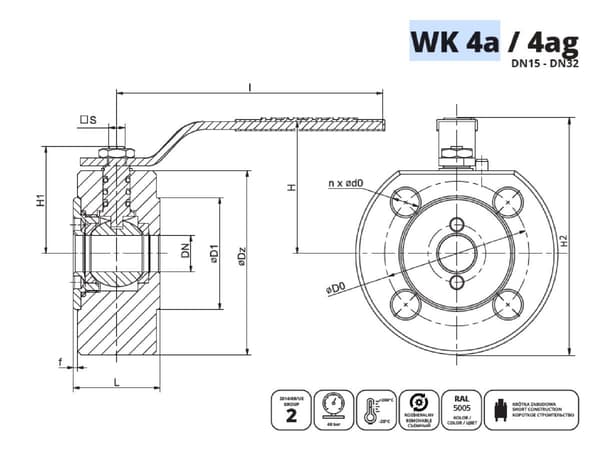

Tekniset parametrit:

Halkaisija DN: 15 mm Paine PS: 40 bar Paino: 1,6 kg Liitäntätyyppi: - Neliö vaihe. 6.5 Mitat: ØD1 45 mm ØD0 60 mm Ød0 14/M12 määrä 4 ØDz 95 mm f 2 mm L 35 mm I 140 mm H 64 mm H1 50 mm H2 111,5 mm s d1=6,5; d2=10

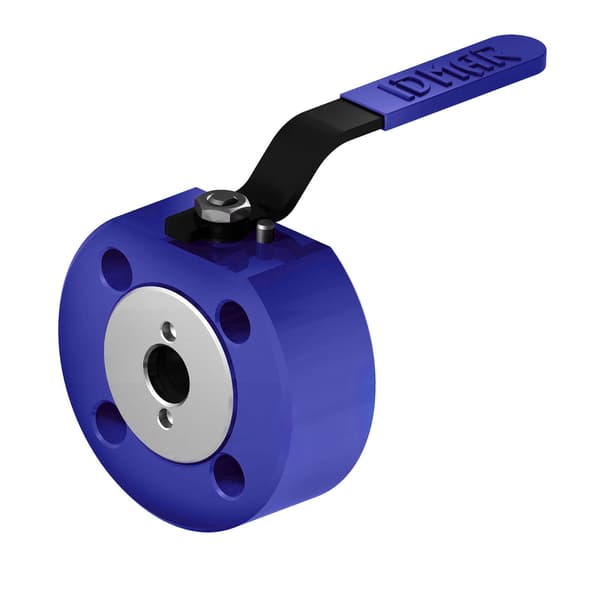

*Havainnollistava kuva
