Palloventtiili vedelle DN20 WK4a 4,0 MPa
APA02010040030

Käyttö:

Lohkopalloventtiili vedelle DN20 WK4a 4,0 MPa on tarkoitettu lämmitysverkkoihin, ilmastointijärjestelmiin, vesihuoltojärjestelmiin ja teollisuusasennuksiin.

Asiakkaan pyynnöstä venttiili voidaan valmistaa matovaihteella tai hammaspyörästölle.

Tekniset tiedot:

• vesiventtiili
• DN 20 mm
• paino 2,6 kg
• Max. Paine: PS 40bar
• Käyttölämpötila: -20°C ÷ +200°C

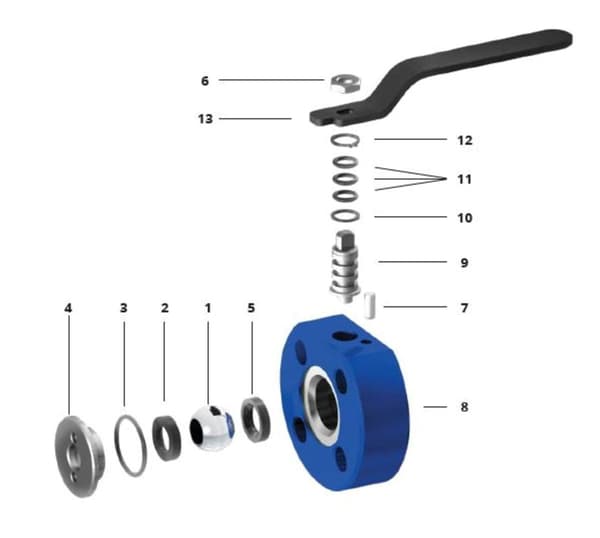

Rakenne:

Pallo

Tiiviste

O-rengas

Ruuvi

Tiiviste

Mutteri

Lieriötappi

Pesä

Kara

Pohjarengas

O-rengas

Lukkorengas

Kahva

Tekniset parametrit:

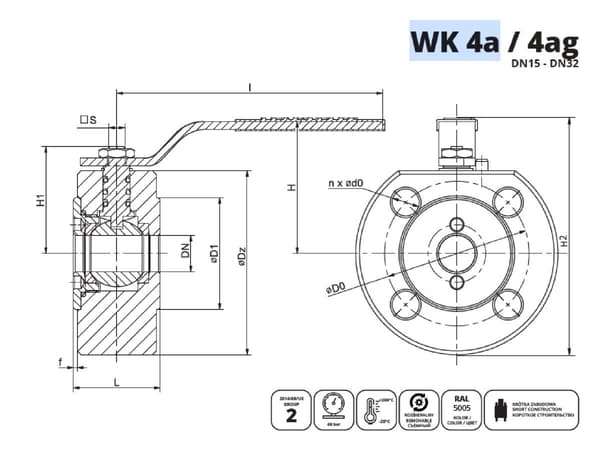

Halkaisija DN: 20 mm Paine PS: 40 bar Paino: 2,6 kg Liitäntätyyppi: - Neliö vaihe. 6.5 Mitat: ØD1 58 mm ØD0 75 mm Ød0 14/M12 n määrä 4 ØDz 105 mm f 2 mm L 45 mm I 140 mm H 68,5 mm H1 55,5 mm H2 121 mm s d1=6,5; d2=10

*Havainnollistava kuva
