AB-kulmaliitin 90° M27x2 18L

Kulmaliitin - ulkokierre toisella puolella, liikkuva mutteri toisella puolella. Tämä hydraulijärjestelmissä käytetty liitin mahdollistaa kaapeleiden reitittämisen kanavien läpi jopa suorassa kulmassa. Saatavilla tuuma- ja metrisellä kierteellä. Saatavilla myös supistusliittimenä. Valmistettu korkealaatuisesta automaattiteräksestä. Päällystetty korroosiosuojatulla sinkkipinnoitteella valkoisella passivoinnilla. Valmistettu taotusta kappaleesta (monoblokista). Komponentteja ei ole juotettu! Saatavilla kevyessä L.- ja raskaassa S.-versiossa.

Sovellus:

Sitä käytetään laajalti hydraulijärjestelmissä maataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa.

Standardoitu kevyt liitin, jossa on kartiomainen itsetiivistyvä kiinnitys kiristettäessä. Suunniteltu kahden johtimen yhdistämiseen tai muihin liittimiin, joissa on sama kartiomuoto.

Lisätietoja:

Ulkohalkaisija [mm]: 26.6-26.9

Sisähalkaisija [mm]: 24.6-25.0

Tekniset tiedot:

font-size: small;">Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)

Käytävän nimellishalkaisija:

Kierre toisella puolella: ulkoinen metrinen 27X2

Ketju toisella puolella: sisäinen metrinen 27X2

Nimellispaine: 315 bar

Versio: light

Castin määrittämä: 604209.1

vaihtoehtoinen tunniste: 2C9-27X2

Ruuvikulmanivel

Säädettävä urosliitin, jossa tappikiinnitys

Kulmaliitin mutterilla Tyyppi: Tn 119

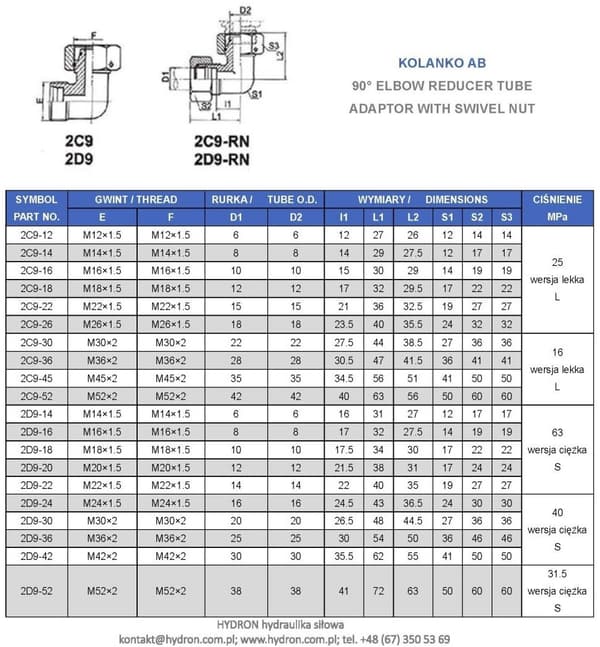

Kuva on vain havainnollistava. Erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
