Ankkurit on valmistettu galvanoidusta teräksestä.

Ihanteellinen koneiden, laitteiden, sarjakiinnitysten (kaiteet, käsijohteet, varastohyllyt) sekä kevyiden ja keskiraskaiden teräsrakenteiden asennukseen.

Tärkeimmät parametrit

• Malli: LE-ZN-12115 (X40)
• Halkaisija: 12 mm
• Pituus: 115 mm
• Maks. Kiinnitettävän elementin paksuus 15/35 mm
• Pakkaus: 40 kpl
• Kierre: M12
• Materiaali: vähähiilinen teräs, sähkösinkitty

Tunnetun yrityksen KLIMAS Wkręt-Met ®

Ominaisuudet ja edut

1. Korkeimmat lujuusparametrit

Nykyaikaisimmat koneet ja vuosien kokemus ovat johtaneet tuotteisiin, joilla on korkeimmat lujuusparametrit. Ankkurimme ovat ammattimainen ratkaisu kriittisimpiin rakenneliitoksiin.

2. Palonkestävyys R30 - R120.

Ankkureilla on palonkestävyys, joka vaikuttaa liitosten turvallisuuteen tulipalossa. R30:stä R120:een määritetty palonkestävyys mahdollistaa taloudellisen liitoksen löytämisen jokaiselle teollisuudenalalle, mukautettuna vaadittuun palonkestävyysluokkaan.

3. Nopea ja helppo asennus

Vaskartelemalla ankkuri esiporattuun reikään ja kiristämällä.

4. Välitön kuormituskyky.

5. Reiän halkaisija on yhtä suuri kuin ankkurin varren halkaisija.

6. Toimitetaan tehtaalla integroituna mutterilla ja aluslevyllä.

7. Kylmämuovattu teräs estää varren murtumisen kiinnityksen ja kiristämisen aikana.

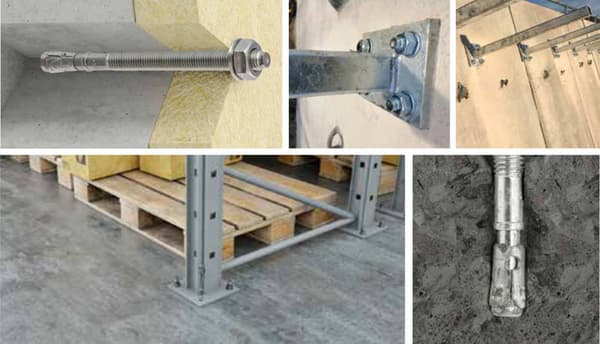

Alusta ja sovellusesimerkki

A. Vakio, raudoittamaton ja halkeilematon betoni, luokka C20/25 ÷ C50/60

• Staattiset ja kvaasistaattiset kuormat,
• ankkurit palonkestävyysvaatimuksilla,
• koneiden ja laitteiden asennus,
• esteiden asennus,
• kaiteiden asennus,
• kaiteiden asennus rakennusten sisälle,
• teräslisävarusteiden ja koristeellisten asennus elementtejä,
• kevyiden ja keskiraskaiden metallirakenteiden asennus rakennusten sisällä.

Tuotteen tekniset tiedot

• [dw] ankkurin halkaisija: Ø 12,0 mm
• [Lw] ankkurin pituus: 115 mm
• [Tfix] max. käyttöpituus: 15/35 mm
• Avaimen koko: SW-19
• [dp] aluslevyn ulkohalkaisija:23,8 mm
• Kierre: M12
• Määrä pakkausta kohden: 40 kpl
• Materiaali: Sinkitty teräs

Asennettu ankkuri

• Porauksen halkaisija [enintään]: 12 mm
• Asennettavan elementin reiän halkaisija [df] ≤ 14 mm
• Kiristysmomentti [Tinst]: 50 Nm
• Kiinteän elementin enimmäispaksuus [Tfix]: 15/ 35 mm
• Tehokas ankkurointisyvyys [hef]: 70 mm
• Alustan vähimmäispaksuus [hmin]: 160 mm

Ankkurielementit

LE-ZN-mekaaninen ankkuri koostuu kierteitetystä tapista, jossa on laajennuskartio, laajennusnauhasta, kuusikulmaisesta mutterista ja aluslevystä. Se on valmistettu vähähiilisestä teräksestä ja sinkitty korroosiosuojaksi. Kiinnitys tehdään kiristämällä mutteri sopivalla vääntömomentilla, mikä saa laajennusnauhan liikkumaan ja luo pysyvän ankkurin alustaan.

Sertifikaatit

• Eurooppalainen sertifikaatti ETA-20/0640 - tae korkeimmasta laadusta
• Tarjoamamme Ankkurit ovat korkealaatuisia ja niitä voidaan käyttää turvallisesti rakentamisessa. Teemme kaikkemme varmistaaksemme, että urakoitsijoillemme toimitettavat tuotteet ovat turvallisia ja sopivia tiettyihin tehtäviin.

Tuotteen video

(kopioi linkki ja liitä selainikkunaan)

https://youtu.be/4h0i9oVf-6g

Asennustapa

Muista asennuksen aikana seuraavat asiat:

• Ankkurit tulee asentaa siten, etteivät ne vaurioita alustan raudoitusta,
• Porareiän syvyyden tulee olla vähintään 10 mm pidempi kuin liittimen ankkurointisyvyys - tämä mahdollistaa mekaanisen ankkurin asianmukaisen asennuksen reikään,
• Porattu reikä tulee puhdistaa ainakin poraamalla poranterää kahdesti porauspölyn poistamiseksi. Pystysuoraan alaspäin poratut reiät vaativat syvemmän porauksen tai kertyneen porauspölyn puhaltamisen pois.

KLIMAS-ankkurit - ammattilaisten yleisin valinta

Löydät täyden valikoiman ankkurikokoja muista huutokaupoistamme.

*Kuvassa oleva mittanauha ei kuulu sarjaan (sitä käytetään vain ankkurin mittojen visualisointiin)
