AA M14x1.5 8L Liitin

AA Suora naarasliitin - Metrinen

Suora naarasliitin - pyörivä mutteri, jossa metriset kierteet molemmilla puolilla. Standardoitu kevyt liitin, jossa on kartiomainen itsetiivistyvä puristin kiristettäessä. Suunniteltu kahden letkun liittämiseen tai liittämiseen muihin liittimiin, joissa on sama kartio. Käyttö: Tuotetta käytetään erilaisissa hydraulijärjestelmissä, kuten rakennuskoneissa, maatalouskoneissa ja tuotantolinjoilla. Se on tarkoitettu ammattilaisille, jotka etsivät luotettavia ratkaisuja tehohydrauliikan alalla. Käytetään laajalti hydraulijärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa.

Hyödyllistä tietoa:

• Kierteen halkaisija M14x1.5 mitattuna työntömitalla:
  • Ulkohalkaisija [mm]: 13,6 - 13,9
  • Sisähalkaisija [mm]: 12,2 - 12,6

Tekniset parametrit:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Kierre toisella puolella: sisäinen metrinen kierre 14x1.5
• Kierre muilla puolilla: sisäinen metrinen kierre 14x1.5
• Versio: kevyt
• Paine: 315 BAR
• Nestetyyppi: hydrauliikkaöljy
• Rakenne: DIN 2353 -standardin mukainen
• Materiaali: automaattiteräs korroosionestoaineella
• Liittimen kokonaispituus: 34,5 mm
• Merkinnät:
  • Ermetton mukaan: GZ 8-L | GZ08L
  • Rastelli-Raccordi: TN498-8L
  • Cast: 603505
  • Vitillo: AFE08L
• Symboli: 3C-14
• Englanninkielinen nimi: Suora kytkentä pyörivällä mutterilla
• Suoran kytkimen tyyppi: Tn 498

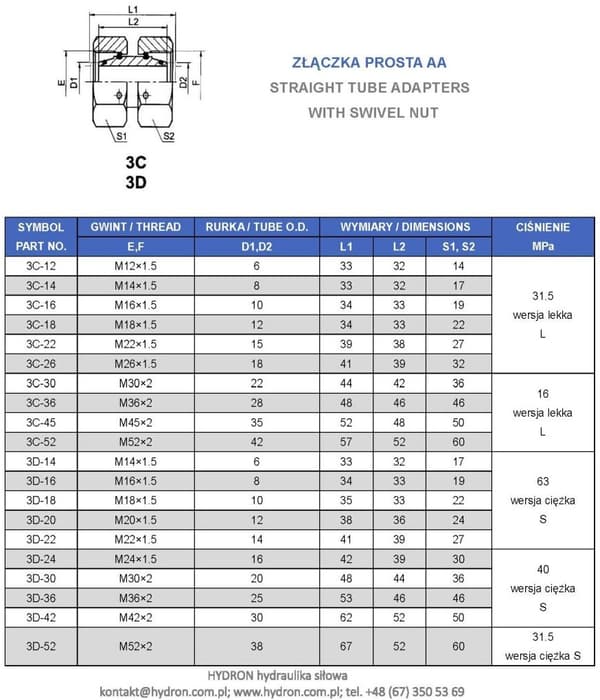

Huomautus: Tämä kuva on vain havainnollistava - teknologisten prosessien erojen vuoksi kytkentä voidaan toimittaa hieman erilaisessa ulkonäössä.
