AA M36X2/M36X2 25S Kytkin

AA Suora Liitinrunko, AA Suora Naarasliitin, Metrinen

AA Suora Liitin on kestävä hydrauliikkakomponentti, joka takaa hydraulijärjestelmien liitosten tiiviyden ja kestävyyden. Se on valmistettu korkealaatuisesta automaattiteräksestä, jossa on korroosionestopinnoite, mikä takaa pitkän käyttöiän ja kestävyyden ankarissa käyttöolosuhteissa. Valmistettu DIN 2353 -standardin mukaisesti. Käytetään laajalti hydraulijärjestelmissä maataloudessa, puutarhataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa. Standardoitu, raskaaseen käyttöön tarkoitettu kytkentä, jossa on kartiomainen itsetiivistyvä puristus kiristettäessä. Suunniteltu kahden johtimen yhdistämiseen tai yhdistämiseen muihin liittimiin, joissa on sama kartio.

Hyödyllistä tietoa:

Kierteen halkaisija M36x2 mitattuna työntömitalla:

• Ulkohalkaisija [mm]: 35,6 - 35,9
• Sisähalkaisija [mm]: 33,4 - 33,8

Tekniset tiedot:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Kierre toisella puolella: sisäinen metrinen kierre 36x2
• Kierre toisella puolella: sisäinen metrinen kierre 36x2
• Versio: raskas
• Paine: 400 BAR
• Nestetyyppi: hydraulinen öljy
• Materiaali: automaattiteräs korroosionestopinnoitteella
• Suora liitintyyppi: Tn 498

Merkinnät:

• Ermetton mukaan: GZ 25-S | GZ25S
• Rastelli-Raccordi: TN498-25S
• Cast: 603521
• Vitillo: AFE25S
• SYMBOLI: 3D-36

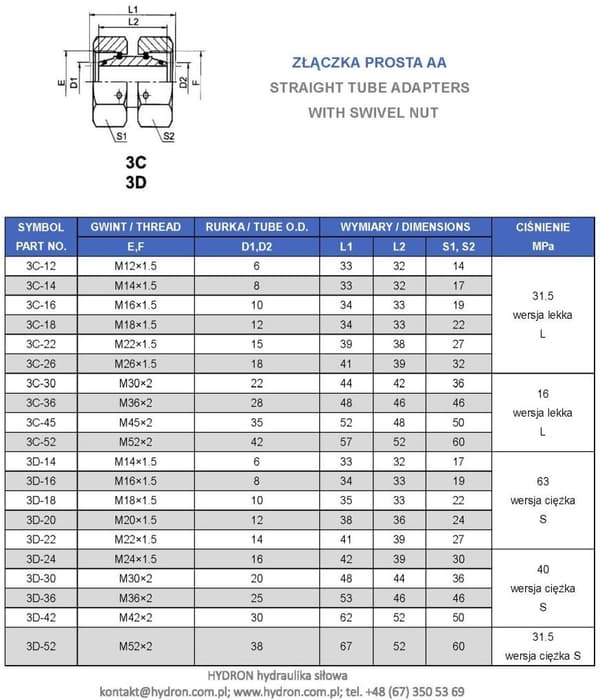

Huomautus: Tämä kuva on vain havainnollistava – erilaisten teknologisten prosessien vuoksi liitin voidaan toimittaa eri ulkonäössä.
