AA M36X2/M36X2 28L -kytkin

AA-suora kytkentärunko - AA-suora naarasliitin

AA M36X2/M36X2 28L -kytkin on kestävä hydrauliikkakomponentti, joka varmistaa hydrauliikkajärjestelmien liitosten tiiviyden ja kestävyyden. Se on valmistettu korkealaatuisesta automaattiteräksestä, jossa on korroosionestopinnoite, ja se kestää ankaria käyttöolosuhteita. Valmistettu DIN 2353 -standardin mukaisesti.

Metrikytkimien sovellukset

Käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa. Standardoitu kytkin, kevyt versio, jossa on kartiomainen itsetiivistyvä kiristys kiristettäessä. Suunniteltu kahden johtimen yhdistämiseen tai yhdistämiseen muihin liittimiin, joissa on sama kartio.

Hyödyllistä tietoa

Kierteen halkaisija M36x2 mitattuna työntömitalla:

• Ulkohalkaisija [mm]: 35,6 - 35,9
• Sisähalkaisija [mm]: 33,4 - 33,8

Tekniset tiedot

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Kierre toisella puolella: sisäinen metrinen kierre 36x2
• Kierre toisella puolella: sisäinen metrinen kierre 36x2
• Versio: kevyt
• Paine: 160 BAR
• Nestetyyppi: hydrauliikkaöljy
• Materiaali: automaattiteräs korroosiosuojatulla galvanoidulla pinnoitteella
• Suoran liittimen tyyppi: Tn 498

Merkinnät

• Ermetton mukaan: GZ 28-L | GZ28L
• Rastelli-Raccordi: TN498-28L
• Cast: 603511
• Vitillo: AFE28L
• SYMBOLI: 3C-36

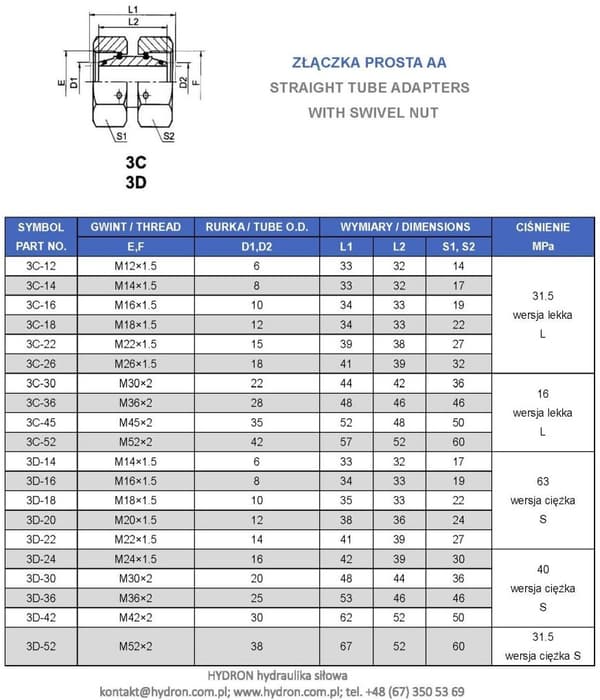

Huomautus: Tämä kuva on vain havainnollistava – erilaisten teknologisten prosessien vuoksi liitin voidaan toimittaa eri ulkonäössä.
