BB M30X2 suora liitin 20S

BB SUORA LIITINRUNKO [SUORA METRISINEN LIITIN ]

Valmistettu puolalaisen standardin mukaisesti: PN-65/M-73141

Valmistettu standardin DIN 2353 mukaisesti

Käyttökohteet:
Käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa.
Standardoitu raskaaseen käyttöön tarkoitettu liitin, jossa on kartiomainen, itsetiivistyvä kiinnitys kiristettäessä. Suunniteltu kahden kartiomaisen kaapelin liittämiseen tai liittämiseen muihin liittimiin, joissa on sama kartiomainen järjestelmä.

Hyödyllinen data:
Kierteen halkaisija M30X2
Ulkohalkaisija [mm]: 29,6 – 29,9

Sisähalkaisija [mm]: 27,4 – 27,8

Tekniset tiedot:
Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
Kierre toisella puolella: ulkoinen metrinen kierre 30X2
Kierre toisella puolella: ulkoinen metrinen kierre 30X2
Versio: raskas
Nimellispaine: 400 bar
Nestetyyppi: hydrauliikkaöljy

Avainsanat: metrinen nippa, BB-liitin, metrinen liitin, suora liitin.

tag kirjoittanut Ermetto : XG 20-S | G20S

tunniste kirjoittanut Rastelli-Raccordi : TN98-20S

tunniste tekijä Cast: 103520.1

tunniste kirjoittanut Vitillo : AME20S.1

SYMBOLI: 1D-30

* Suora kytkentä

* Suoran liittimen tyyppi: Tn98

* G Suora liitin / EO-kärjet 24° kartiolla

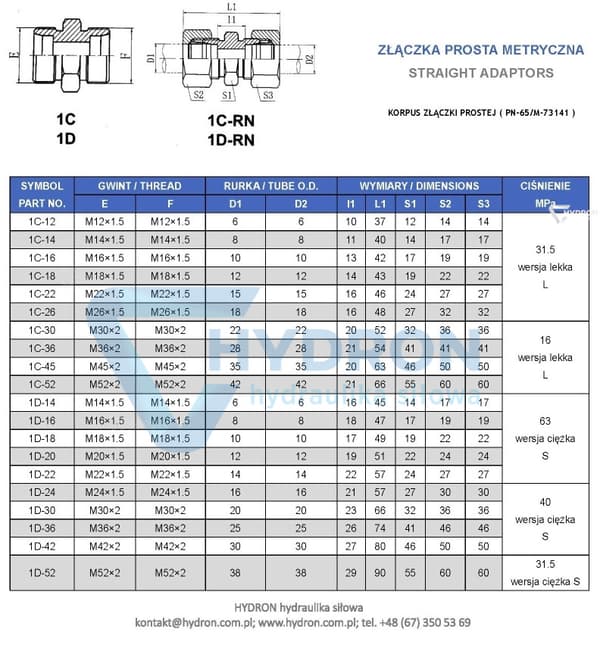

Kuva on vain havainnollistava. Erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
