BB M52X2 38S suora liitin

BB-suoran liittimen runko [suora metrinen liitos]

Valmistettu puolalaisen standardin mukaisesti: PN-65/M-73141

Valmistettu standardin DIN 2353 mukaisesti

Käyttö:
Sitä käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa.
Standardoitu raskaaseen käyttöön tarkoitettu liitin, jossa on kartiomainen itsetiivistyvä kiristys kiristettäessä. Suunniteltu kahden johtimen yhdistämiseen tai muihin liittimiin, joissa on sama kartiomainen järjestelmä.

Hyödyllisiä tietoja:
Kierteen halkaisija M52X2
Ulkohalkaisija [mm]: 51,6 – 51,9

Sisähalkaisija [mm]: 49,4 – 49,6

Tekniset tiedot:
Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
Toisen puolen kierre: ulkopuolinen metrinen kierre 52X2
Toisen puolen kierre: ulkopuolinen metrinen kierre 52X2
Versio: raskas
Nimellispaine: 315 bar
Nestetyyppi: hydrauliikkaöljy

Avainsanat: metrinen nippa, BB-liitin, metrinen liitin, suora liitin.

merkintä: Ermetto : XG 38-S | G38S

merkintä Rastelli-Raccordi-järjestelmän mukaan : TN98-38S

tunnistus valekirjaimen mukaan: 103523.1

merkintä Vitillo: AME38S.1

symboli: 1D-52

* Suora kytkentä

* Suora kytkentä Tyyppi: Tn98

* G Suora liitin / EO-kärjet 24° kartiolla

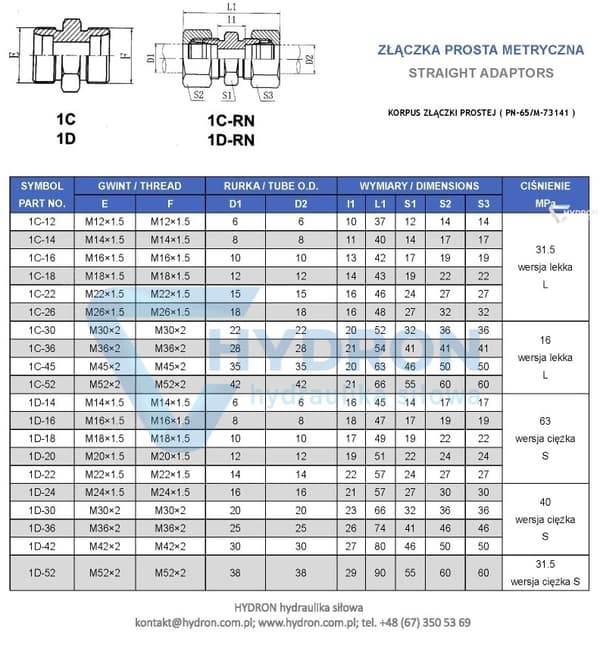

Havainnollistava kuva, erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
