Spreestin virtalähde ___HtM1P14CEhO1D3R__ on kulunvalvontajärjestelmiin suunniteltu ratkaisu. Se tarjoaa vakaan ja turvallisen virransyötön laitteille sekä toimii keskipisteenä sähköasennuksille. Lisäksi

-virtalähteeseen voi liittää hätävirtalähteen, jolloin järjestelmä toimii myös sähkökatkon aikana.

-laitteen 5 A:n kapasiteetin ansiosta on mahdollista liittää useita -laitteita, mikä mahdollistaa esimerkiksi kahden kulunvalvontajärjestelmän samanaikaisen käytön. Laite sopii erinomaisesti koteihin, toimistoihin, liikerakennuksiin ja muihin tiloihin.

Tärkeimmät ominaisuudet

1. Mahdollisuus liittää hätävirtalähde (UPS / akku)

– Mahdollistaa kulunvalvontajärjestelmän toiminnan ylläpitämisen sähkökatkon sattuessa. 2. Tukee useita laitteita samanaikaisesti

– Esim. kaksi kulunvalvontajärjestelmää, sähkölukkoja, poistumispainikkeita tai ohjaimia 5 A:n lähtövirran ansiosta. 3. NC / NO -lähdöt

– Yhteensopiva erityyppisten sähkölukkojen kanssa. 4. Säädettävä viiveaika

– Lukitusajan joustavuus 0–15 sekuntia . 5. Sähkösuojaukset

– Suojaus ylikuormituksilta ja oikosuluilta. 6. Tuki erilaisille laitteille

– Tukee sähkömagneettisia lukkoja, kulunvalvontajärjestelmiä, poistumispainikkeita ja ovikelloja. 7. Kestävä rakenne

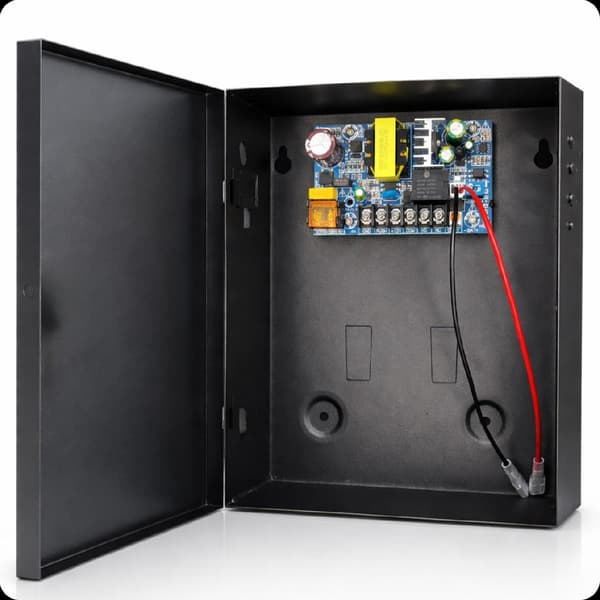

– Valmistettu kestävistä materiaaleista, varmistaa pitkäaikaisen käytön. Ohjaimen komponentit

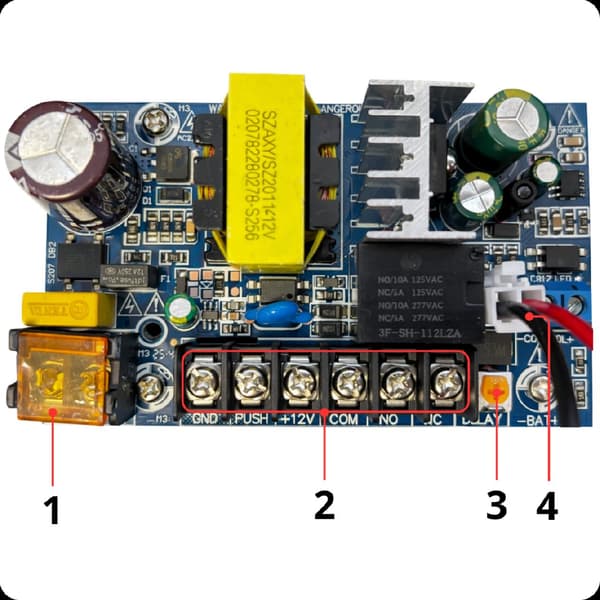

1. Virtalähde:

L:

• Vaiheen tulo. Liitä vaiheen tulojohto (AC 100-240V) tähän liittimeen. N:
• Virranollatulo. Kytke virranollajohdin (AC 100–240 V) tähän liittimeen. 2. Liitännät:

GND

• – Maadoitus PAINA
• – Ohjauspainikkeen tulo +12V
• – 12 V:n virtalähde COM
• – Yhteinen relekontakti NO
• – Normaalisti avoin relekontakti NC
• – Normaalisti suljettu relekontakti 3. Viiveajan säätönuppi:

Voit asettaa ajan, jonka lukko pysyy auki aktivoinnin jälkeen, 0–15 sekuntia. 4. Varavirtalähde:

Liitin varavirtalähteen akun kytkemistä varten (yleensä 12 V DC).

(BAT+)

• – akun positiivinen napa (BAT−)
• – akun negatiivinen napa Akku varmistaa ohjaimen toiminnan verkkovirran katkeamisen aikana. Tämä varmistaa, että lukko- ja ohjausjärjestelmä toimivat edelleen (esim. oven voi avata).

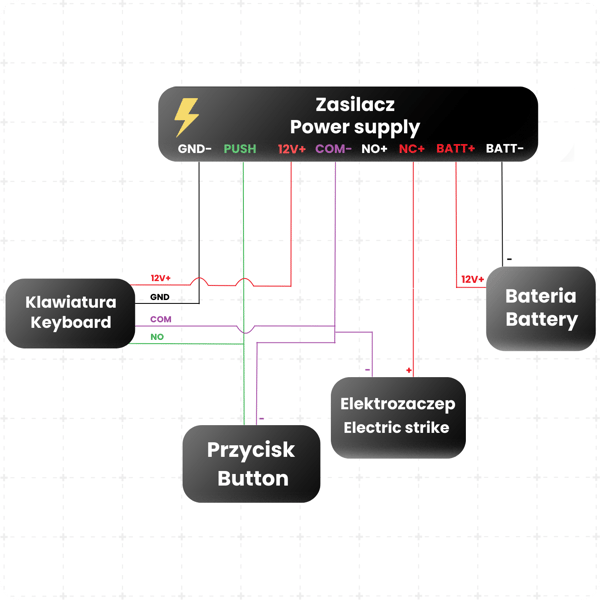

Esimerkki virtalähteen kytkentäkaaviosta

1. Virtalähteen kytkeminen laitteisiin

Virtalähteen

+12 V:n lähtöä (punainen johdin) käytetään kulunvalvontajärjestelmän laitteiden, kuten koodinäppäimistön tai RFID-lukijan, virransyöttöön.

GND-liitin (musta johdin) on asennuksen yhteinen maadoitus. +12 V- ja GND-johtimet tulee kytkeä ohjauslaitteen asianmukaisiin virtatuloihin. 2. Sähköisen vastaraudan kytkeminen

Sähköinen vastarauta kytketään liittimiin

+12V (punainen johto) ja NO tai NC (musta johto) vastaraudan tyypistä riippuen. Kun käyttöoikeus on myönnetty, relekoskettimet (NO/COM tai NC/COM) oikosuljetaan, mikä käynnistää sähköisen vastaraudan ja avaa oven.

3. Poistumispainikkeen kytkeminen

Poistumispainike tulee kytkeä

PUSH (vihreä johto) ja COM (violetti johto) -liittimiin. Kun painiketta painetaan, PUSH oikosulkeutuu maahan, mikä avaa oven lukituksen välittömästi.

4. Näppäimistön / pääsynohjaimen kytkeminen

Näppäimistö tulee kytkeä liittimiin:

+12V (punainen johto)

• GND (musta johto)
• COM (violetti johto)
• NO (vihreä johto)
• Oikean käyttäjätunnistuksen (koodi/kortti) jälkeen rele aktivoituu ja ovi avautuu.

5. Releen toimintatila (NO / NC)

Virtalähteessä on lähdöt

NO (normaalisti auki) ja NC (normaalisti suljettu) : NO

• – Jännite ilmestyy vasta oikosulun jälkeen PUSH-kontaktissa (useimmin käytetty) NC
• – Jännite katoaa vasta PUSH-kontaktin oikosulun jälkeen (turvajärjestelmät)
• 6.

Akun kytkeminen (hätävirtalähde) 12 V:n akku voidaan kytkeä liittimiin

BATT+ (punainen johto) ja BATT- (musta johto) . Akku varmistaa järjestelmän toiminnan sähkökatkon aikana.

Tekniset tiedot

Tulojännite:

• AC100V-AC240V / 50-60HZ Lähtöjännite:
• DC12V Hetkellinen virta:
• 5A Vakiovirta:
• 3,5A Käyttölämpötila:
• -20℃ ~ +60 ℃ Käyttökosteus:
• ≤ 90 % Viiveaika:

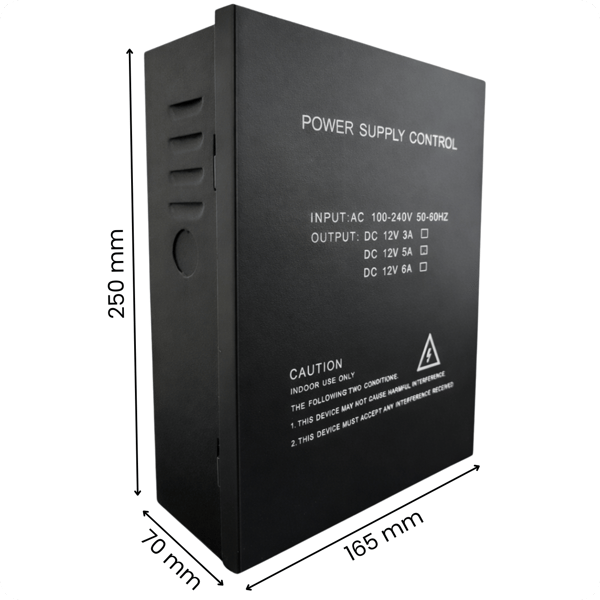

• 0~15 sekuntia (säädettävä) Mitat:
• 165 x 70 x 250 mm Sarja sisältää

1 x Virtalähderasia PS-902 DC 12V 5A

• 1 x Käyttöohje
