BBA T-liitin M22x1.5 14S

Epäsymmetrinen ruuvattava T-liitin

Säädettävä uros-T-liitin

T-liitin, jossa sivumutteri ja kolme M22x1.5-kierrettä (14S kartio)

BBA T-liitin - epäsymmetrinen, säädettävä, metriset kierteet

Käyttökohde:
Käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa.
Kevyt T-liitin, jossa kartiomainen itsetiivistyvä puristin kiristettäessä. Suunniteltu kolmen hydrauliikkalinjan liittämiseen tai liittämiseen muihin liittimiin samalla kartiolla.
Siinä ei ole tiivisteitä, eikä se sovellu ruuvattavaksi esimerkiksi pumpun, sylinterin tai jakajan runkoon.

Lisätietoja:
Kierteen halkaisija M22x1.5 mitattuna työntömitalla:
Ulkohalkaisija [mm]: 21,6 - 21,9
Sisähalkaisija [mm]: 20,2 - 20,6

Tekniset tiedot:
Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille) O-rengastiivisteellä
Kierre jalassa ja toisella puolella: ulkoinen metrinen kierre 22x1.5
Kierre toisella puolella: sisäinen metrinen kierre 22x1.5

Versio: heavy 14S

Nestetyyppi: hydrauliikkaöljy

Materiaali: automaattiteräs, sinkitty.

Käyttölämpötila: -40 + 120

Castin antama merkintä: 604618.1

Vitillon antama merkintä: TME14SFE14SB.1

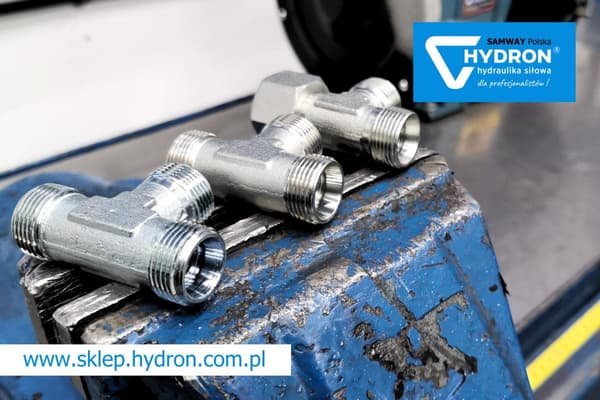

Kuva on vain havainnollistava. Erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
