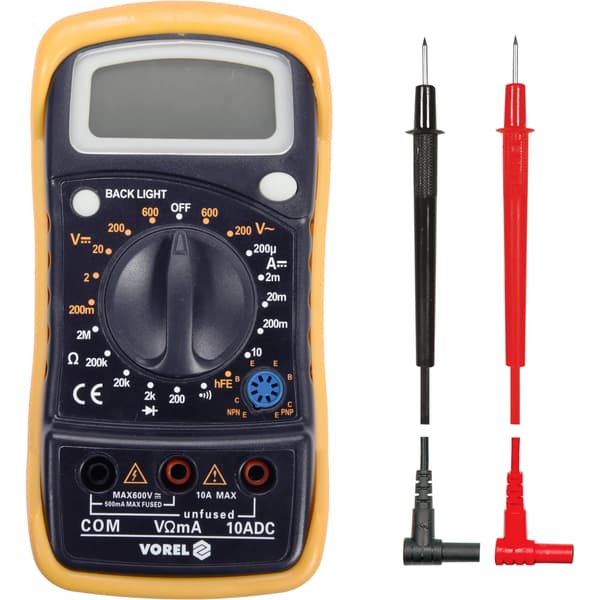

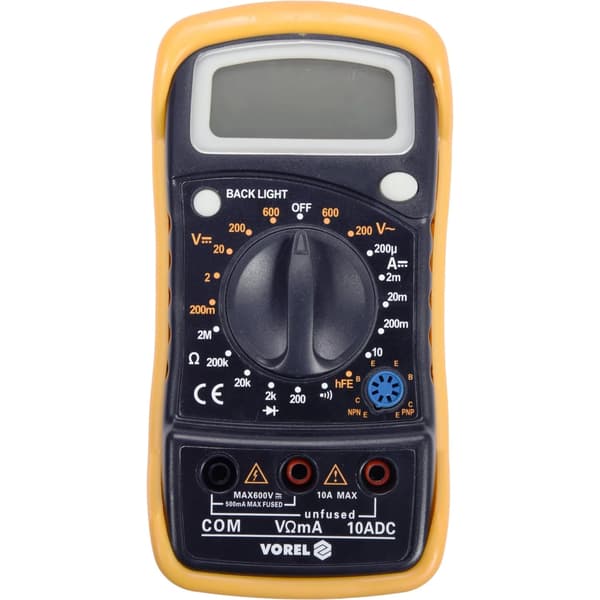

Monikäyttöinen 81773-mittari, jossa on käsikäyttöinen mittausalue, mahdollistaa perus- ja edistyneet sähkömittaukset. Lisäsuojana mekaanisia vaurioita vastaan on niin sanottu holster — kumiensiasu, joka on vedetty laitteen kotelon yli.

Perusmittaukset:

• Vaihteleva jännite: A.C. 0-600 V
• vastusmittaus: 0-2 MΩ
• Diodin testaus: IF 1 mA, UR 1,5 V
• Jännitepiirin katkonaisuuden testaaminen: 0-100 Ω

Lisämittaukset:

• Transistorien hFe-testaus: 0-1000, sisäänrakennettu mittaliitäntäväylä

Mittauksen tarkkuus:

Esimerkki jännitteen vaihtovirran (AC) mittaustarkkuuden laskemisesta. Mittaustulos: 235 V

• Mittarin 81773 tarkkuus tälle vaihtovirran mittausalueelle on: ±(2% + 10), resoluutio 1 V
• Virheen laskentakaava: (mittaustulos x 2%) + 10 x resoluutio
• Laskelmat: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Saatu tulos huomioiden mittausvirhe: 235 V = 235 ± 14,7 V

• Huomioiden mittausvirhe: 12 V = 12 ± 0,146 V

Taulukko mittauksen resoluutiosta ja tarkkuudesta löytyy käyttöohjeesta.

*Mittari 81773 ei tue true RMS -mittaustoimintoa, joten yllä oleva tulos vastaa totuutta vain oikeassa sinimuotoisessa signaalissa.

Rakennettuja toimintoja:

• DATA HOLD - nykyisen mittaustuloksen säilyttäminen näytöllä

Lisätietoja:

• LCD-näyttö, maksimi näytettävä tulos: 1999

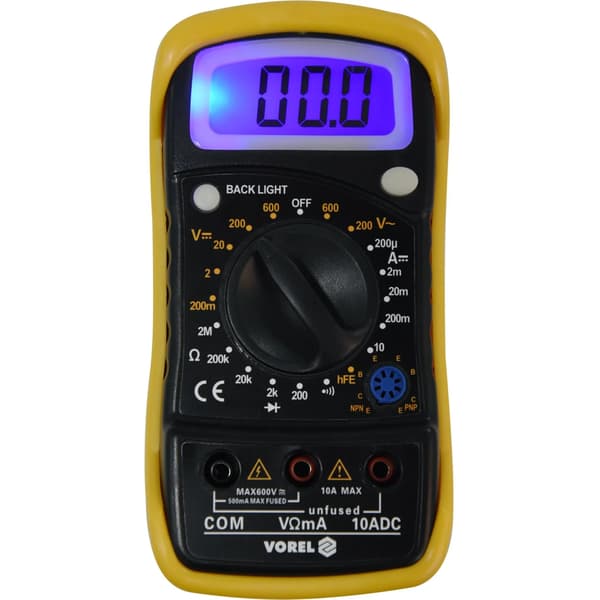

• näytön taustavalaistus
• ääniääni mittaustestin yhteydessä, jos resistanssi alle 30 Ω
• mittausprobesarjat mukana
• suojauksin varustettu rakenne, 10 A mittaliitäntä ilman sulake
• muovinen ABS-kotelo + niin sanottu holster, kumi-ikkuna suojaa mittaria mekaanisilta vaurioilta
• alhaisesta paristotasosta muistuttava indikaattori
• Virtalähde: 9 V akku (6F22)

Huom!

Jos mitataan tuntemattomia arvoja ja käytetään käsin säädettävää mittaustilaa säätönupilla, mittaukset on tehtävä järjestyksessä suurimmasta pienimpään. Muuten laite saattaa vahingoittua.
