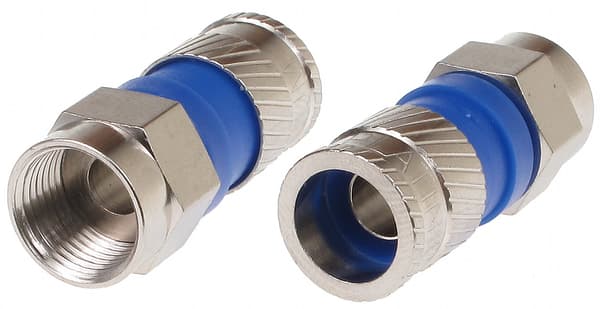

PURISTUSPISTOKE F/6.8-ZAC-LEVY

Liitin on suunniteltu vesitiiviiksi puristamisen jälkeen. Puristusprosessin aikana muovinen liitinelementti kutistetaan (liu'uttamalla kartiomainen messinkiholkki) kaapelin vaipan päälle. Muoviholkki on valmistettu patentoidusta Delrinistä, materiaalista, jonka DuPontin tuotteidensa laadusta tunnetaan. Se on UV-suojattu ja säilyttää fysikaaliset ominaisuutensa sekä erittäin korkeissa että matalissa lämpötiloissa. Koska metalliosat on valmistettu nikkelöidystä messingistä, liitin on täysin korroosionkestävä. Liittimessä on täysi rengas, joka liittimen puristusprosessin (pitkittäis- ja aksiaalinen puristus) seurauksena pullistuu sisäänpäin. Mitat on suunniteltu siten, että puristuksen jälkeen liitin puristuu kaapelin vaippaan riittävällä voimalla, jotta liitin ei irtoa kaapelista, mutta silti riittävän kevyellä voimalla, jotta kaapelin rakenne ei vaurioidu. Verrattaessa tätä liitintä muihin on syytä huomata, että nopeus, kokoonpanon luotettavuus ja tuloksena olevan yhteyden vakaus ylittävät sen hinnan.

• Liittimen tyyppi: "F"-pistoke
• Liitinelementtien asennus: Puristuskiinnitys
• Käyttötarkoitus: Koaksiaalikaapeli
• Taajuusalue: 0 GHz ... 3 GHz
• VSWR: < 1.1
• Impedanssi: 75 Ω
• Heijastusvaimennus: 30 dB
• Johdon kiinnitys: Ei mitään
• Kaapelin halkaisija: max. 6,8 mm
• Suojaus 1 GHz:n taajuudella: 100 dB
• Suojauskiinnitys: Puristuskiinnitys
• Muovisuojus: DuPont Delrin 527UV*
• Materiaali: Messinki (nikkelöity)
• Tiiviste: EPDM
• Vedenkestävyys: Kyllä
• Esimerkkikäyttö: Triset113
• Paino: 0,075 kg
• Mitat: Ø 13 mm x 27 mm
• Takuu: 2 vuotta

Valitut ominaisuudet:

• Laaja toiminta-alue
• Liittimen vedenpitävä liitäntä kaapeliin
• Korroosionkestävyys - valmistettu kokonaan ei-rautametalleista ja korkealaatuisesta dielektrisestä materiaalista
• Erittäin pieni vaimennus koko toiminta-alueella
• Erinomainen sopivuus siirtojohtoon koko toiminta-alueella
• Oikein puristettua liitintä on mahdotonta rikkoa
• Rakenne on suojattu useilla patenteilla
• Puristukseen käytetään ZAC/PCT-puristustyökalua / ZAC/TR-255
