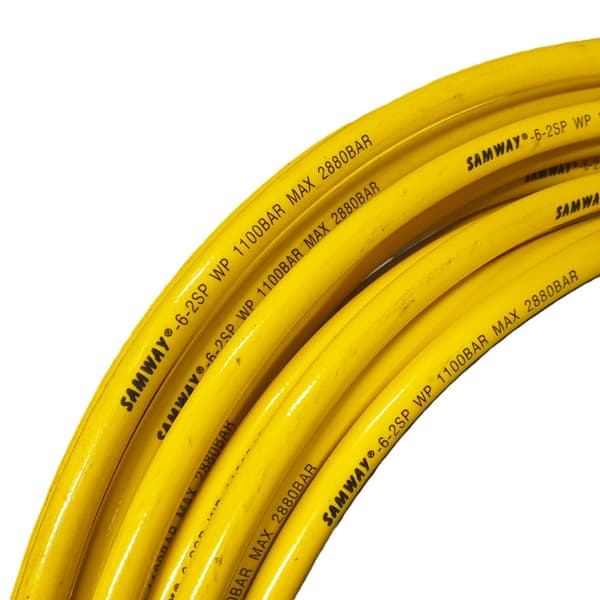

Termoplastinen letku R7 DN06 2SP 1100 bar

Korkeapaineletku P16HPZ- ja P18HP-puristuskoneille

Termoplastinen letku DN06 2SP 1100 bar on korkeapaineinen hydrauliletku, jota käytetään hydrauliikka-asennuksissa, joissa työväliaine on siirrettävä erittäin korkealla paineella. Tämän tyyppinen hydrauliletku on suunniteltu järjestelmiin, joissa tavalliset kumiletkut eivät tarjoa riittävää vastusta käyttöpaineelle. Termoplastinen materiaali ja kaksinkertainen punosvahvike mahdollistavat turvallisen käytön jopa 1100 baarin paineessa. Käytännössä DN06-termoplastista letkua käytetään hydraulijärjestelmissä, jotka syöttävät korkeapainetyökaluja, testausjärjestelmiä ja mittausjärjestelmiä. Monissa sovelluksissa sitä käytetään yhdessä komponenttien, kuten hydraulipumppujen, mittausliitäntöjen ja hydraulisten pikaliittimien, kanssa. Pienen DN06-halkaisijansa ja korkean mekaanisen lujuutensa ansiosta tämäntyyppinen letku mahdollistaa työväliaineen kuljettamisen paikoissa, joissa on rajoitetusti asennustilaa.

Termoplastisten letkujen suunnittelu ja rakenne

DN06 2SP 1100 bar -termoplastisen letkun rakenne eroaa merkittävästi perinteisistä synteettisestä kumista valmistetuista hydrauliletkuista. Letkun ydin on valmistettu kestomuovista, jolla on korkea kemikaalienkestävyys ja kestävyys hydrauliikkaöljyille. Tämä materiaali tarjoaa myös erinomaisen mittapysyvyyden ja muodonmuutoksen kestävyyden korkeissa käyttöpaineissa. Tämän mallin vahvistuskerros koostuu kahdesta teräspunoksesta, jotka vastaavat letkun repäisylujuudesta ja painepulssien kestävyydestä. Kaksinkertainen teräspunos lisää letkun kestävyyttä materiaalin väsymiselle ja varmistaa turvallisen käytön hydraulijärjestelmissä, joissa on erittäin korkeat paineparametrit. Letkun ulkopinnoite on valmistettu materiaalista, joka kestää hankausta, sään vaikutuksia ja mekaanisia vaurioita. Tämä mahdollistaa letkun käytön sekä teollisuuslaitoksissa että erikoiskoneissa käytettävissä liikkuvissa hydraulijärjestelmissä.

Hydraulijärjestelmän toimintaperiaate

DN06 2SP -termoplastinen letku toimii hydraulijärjestelmässä putkena kuljettaen työväliainetta yksittäisten järjestelmäkomponenttien välillä. Useimmiten se on hydrauliöljyä, joka siirtää hydraulista energiaa pumpuista vastaanottajiin, kuten hydraulisylintereihin, venttiileihin tai hydraulisiin työkaluihin. Rakenteensa ansiosta letku voi turvallisesti siirtää erittäin korkeaa käyttöpainetta ilman vuotojen tai letkurakenteen vaurioitumisen riskiä. Rakenteellinen vakaus ja korkea mekaaninen lujuus varmistavat, että letku säilyttää ominaisuutensa myös intensiivisessä käytössä tehohydrauliikkajärjestelmissä. Hydrauliikkajärjestelmissä DN06-letkua käytetään usein sellaisten komponenttien kanssa kuin hydraulikytkimet, hydrauliset pikaliittimet ja mittausliitännät. Letkuliittimien ja parametrien oikea valinta on ratkaisevan tärkeää koko hydrauliikkajärjestelmän turvallisen toiminnan kannalta.

Tekniset normit ja standardit

Tehohydrauliikkajärjestelmissä käytettävät hydrauliletkut valmistetaan tiettyjen teknisten standardien mukaisesti. Yleisimpiä standardeja ovat DIN, ISO, EN ja SAE. Nämä standardit määrittelevät letkujen mekaanisen lujuuden, käyttöpaineen kestävyyden ja turvallisuusparametrit. Korkeapaineletkujen tapauksessa parametrit, kuten käyttöpaine, murtumispaine ja paineimpulssien kestävyys, ovat erityisen tärkeitä. Asianmukaisten tuotantostandardien soveltaminen varmistaa hydrauliletkujen toistettavan laadun ja niiden turvallisen käytön teollisuusasennuksissa.

DN06-termoplastisen letkun käyttö

DN06 2SP 1100 bar -termoplastista letkua käytetään monissa vaativissa hydraulisissa sovelluksissa. Erittäin korkean paineenkestävyytensä ansiosta sitä käytetään pääasiassa korkeapainejärjestelmissä ja asennuksissa, jotka vaativat suurta luotettavuutta. Näitä letkuja käytetään muun muassa korkeapaineisten hydraulisten työkalujen voimajärjestelmissä, testausasennuksissa ja tehohydrauliikan mittauslaitteissa. Niitä käytetään usein myös tehohydrauliikan palveluissa ja laboratorioasennuksissa, joissa työväliaineen on johdettava erittäin korkeassa paineessa. Monissa teollisissa sovelluksissa DN06-termoplastisia letkuja käytetään myös Enerpacin kaltaisten valmistajien hydraulisten työkalujen voimajärjestelmissä, joissa vaaditaan erittäin korkean paineenkeston omaavia letkuja.

Erot muista hydrauliletkuista

Verrattuna klassisiin hydrauliletkut, kumia termoplastiset letkut kestävät huomattavasti paremmin erittäin korkeita käyttöpaineita. Teollisuusasennuksissa käytettävät vakiomalliset 1SN- tai 2SN-hydrauliletkut toimivat tyypillisesti useiden satojen baarien paineissa, kun taas DN06-termoplastiset letkut voivat toimia yli 1000 baarin paineissa. Termoplastisten letkujen lisäetuna on niiden pienempi paino ja erittäin hyvä kemikaalien kestävyys. Termoplastinen materiaali ei ime hydrauliöljyä ja on erittäin kestävä ympäristötekijöille. Siksi näitä letkuja käytetään ensisijaisesti erikoisasennuksissa, jotka vaativat erittäin korkeita paineparametreja ja korkeaa käyttöluotettavuutta.

Yleisimmät virheet korkeapaineletkuja valittaessa

Yksi ​​yleisimmistä virheistä on letkun valitseminen, jonka käyttöpaine on liian alhainen hydrauliikkajärjestelmän parametreihin verrattuna. Korkeapainejärjestelmissä tämä voi johtaa letkun vaurioitumiseen tai vuotoihin. Toinen virhe on letkun kärkien ja liitoskierteiden virheellinen yhteensovittaminen. Tehohydrauliikassa käytetään erilaisia ​​kierrestandardeja, kuten BSP, NPT tai JIC, joten sopivan hydrauliliittimen valinnalla on suora vaikutus järjestelmän tiiviyteen. Toinen yleinen ongelma on letkujen käyttö ilman riittävää mekaanista suojausta alueilla, jotka altistuvat hankaukselle tai mekaanisille vaurioille.

SAE 100 R7 Termoplastinen letku kahdella punoksella

• Sisäkerros: polyesteriä, joka kestää hydrauliikkaöljyjä, ilmaa ja vesipohjaisia ​​nesteitä.
• Vahvistus: 2 erittäin lujaa punosta.
• Ulkokerros: öljyä, hankausta ja sääolosuhteita kestävä polyuretaani.
• Lämpötila-alue: -40ºC - +100ºC vakio, rajoitettu +65ºC:een ilmalle ja vesipohjaisia ​​nesteitä.
• Standardit: SAE 100 R7, EN 855 R7, ISO 3949, SAE J 517 / DIN 24951.

Usein kysytyt kysymykset

Voiko DN06 2SP -termoplastinen letku toimia 1100 baarin paineessa?
Kyllä. Letkun rakenne on suunniteltu käytettäväksi korkeapainejärjestelmissä ja mahdollistaa työnesteiden turvallisen siirron erittäin korkeissa paineissa.

Voiko termoplastista letkua käyttää hydraulisten pikaliittimien kanssa?
Kyllä. Letkua voidaan käyttää erityyppisten hydraulisten liittimien ja pikaliittimien kanssa, kunhan sopivat liittimet ja paineparametrit on valittu.

Sopiiko termoplastinen letku hydrauliikkaöljylle?
Kyllä. Letkun rakenteessa käytetty termoplastinen materiaali kestää hydrauliikkaöljyjä ja monia muita tehohydrauliikassa käytettyjä aineita.

Voiko DN06-letkua käyttää korkeapainehydraulisissa työkaluissa?
Kyllä. Tämän tyyppistä letkua käytetään hyvin usein korkeapainehydraulisten työkalujen syöttöjärjestelmissä.

Onko termoplastinen letku kestävämpi kuin kumiletku?
Monissa korkeapainesovelluksissa termoplastisille letkuille on ominaista parempi kestävyys erittäin korkeille paineille ja parempi rakenteellinen stabiilius.
