BB-kulmaliitin 90° M24×1.5 16S

BB-kulmaliitin suorakulmaisiin putkiliitoksiin hydrauliikkajärjestelmissä

BB-kulmaliitin 90° M24×1.5 Ø16S on kestävä hydraulinen liitin, joka on suunniteltu käytettäväksi korkeapainejärjestelmissä, jotka vaativat vakaan ja tiiviin suorakulmaisen putkiliitoksen. Sen rakenne, joka perustuu DIN 2353 -standardin mukaiseen 24°:n kartioon, varmistaa korkean luotettavuuden ja helpon asennuksen. Elementti on valmistettu yhdestä terästakosta ilman juottamista, mikä lisää sen kestävyyttä. Valkoisen passivoitun sinkkipinnoitteen ansiosta liitin on korroosionkestävä, mikä mahdollistaa pitkäaikaisen käytön jopa vaativissa teollisuusympäristöissä.

Tärkeimmät ominaisuudet:

• 90°:n mutka M24×1,5 ulkokierteillä

• 24°:n kartiomainen liitos DIN 2353 -standardin mukaisesti

• Monoliittinen rakenne ilman hitsauksia tai juotokset

• Korroosionkestävyys valkoisen sinkkipinnoituksen ansiosta

• Käytetään tehohydrauliikassa ja teollisuuden painejärjestelmissä

Tekniset tiedot:

• Liittimen tyyppi: BB 90° mutka

• Kierre: M24×1.5

• Nimellishalkaisija: Ø16S

• Valmistusstandardi: DIN 2353 / PN-65/M-73143

• Materiaali: Automaattileikattava teräs

• Pinnoite: Valkoiseksi sinkitty (passivoitu)

• Symboli: 1D9-24

• Vastaavat:

  • Ermetto: XW 16-S | W16S

  • Rastelli-Raccordi: TN99-16S

  • Valo: 103819.1

  • Viitto: LME16S.1

• Kärjen tyyppi: EO, 24° kartio

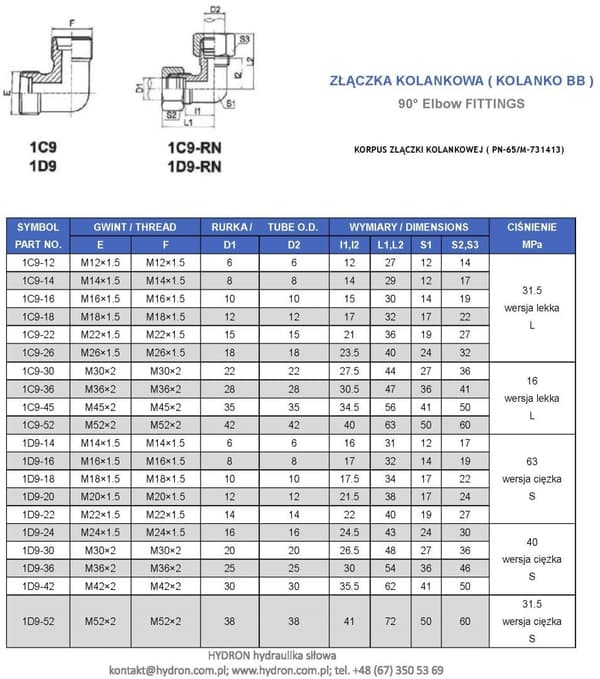

Huomautus:Havainnollistava kuva - liittimen todellinen ulkonäkö voi vaihdella tuotantosarjan mukaan.
