DKOS DN32 38S M52x2 4SH Interlock-liitin

DKOS DN32 -liitin M52x2-kierteellä on suunniteltu käytettäväksi 4SH-spiraalipunottujen letkujen kanssa. Interlock-järjestelmä varmistaa turvallisen ja kestävän liitoksen, mikä minimoi vuotoriskin jopa erittäin korkeissa käyttöpaineissa. Tuote on valmistettu korroosion- ja hankauksenkestävistä materiaaleista, mikä tekee siitä ihanteellisen ratkaisun raskaaseen teollisuuteen, maatalouteen ja hydrauliseen kuljetukseen.

Näitä liittimiä käytetään silloin, kun tarvitaan korkealaatuisimpia liitoksia ja järjestelmä toimii äärimmäisen kuormituksen alaisena – mukaan lukien rakennuskoneet, hydrauliset puristimet, kaivoslaitteet ja maatalouslaitteet. Interlock-järjestelmä mahdollistaa holkin ja liittimen lisäankkuroinnin, mikä lisää asennusturvallisuutta. Hydron toimittaa vain tuotteita, jotka täyttävät tiukat laatustandardit, ja jokainen komponentti testataan perusteellisesti tiiviyden ja kestävyyden varmistamiseksi. Lisäksi asiakkaat voivat luottaa asiantuntevaan tekniseen neuvontaan ja tukeen komponenttien valinnassa tiettyihin sovelluksiin.

Käyttökohteet

Interlock-sarjan DKOS M52x2 -liitintä käytetään erittäin korkean paineen alaisina toimivissa hydraulijärjestelmissä. Suositellaan 4SH-letkuille, joita käytetään rakennuskoneissa, kaivinkoneissa, kuormaajissa, tuotantolinjoilla ja kaikkialla, missä esiintyy voimakkaita dynaamisia kuormia ja tärinää.

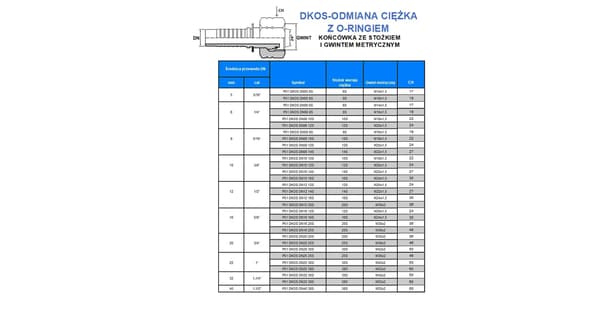

Tekniset parametrit

• Liittimen/elementin tyyppi: DKOS 4SH-versiossa kaksoislukituksellaLUKITUS
• Nimellishalkaisija: DN32 / 32 mm / 1 1/4"
• Kierre: sisäkierre M52x2 38S
• Tiivistys: 24° kartio
• Käyttötarkoitus: 4SH-putkille
• Materiaali: Sinkitty teräs
• Suurin käyttöpaine: 315 bar
• Standardi: ISO 8434-1 (DIN 2353)
• Kiinnitystapa: Kiinnitetty hydrauliikkaletkuun
• Vaihtoehtoinen nimitys: 20513-52-20
• Vitillo-nimitys: KFE2052S38
• Valukoodi: 806105
• Manuli-koodi: M41613-20-52
• Rastelli Raccordi -koodi: 600713820 / TIFDE38S20



 Huomautus: Havainnollistava kuva – teknologisten prosessien erojen vuoksi liitin voidaan toimittaa hieman eri ulkonäössä.
