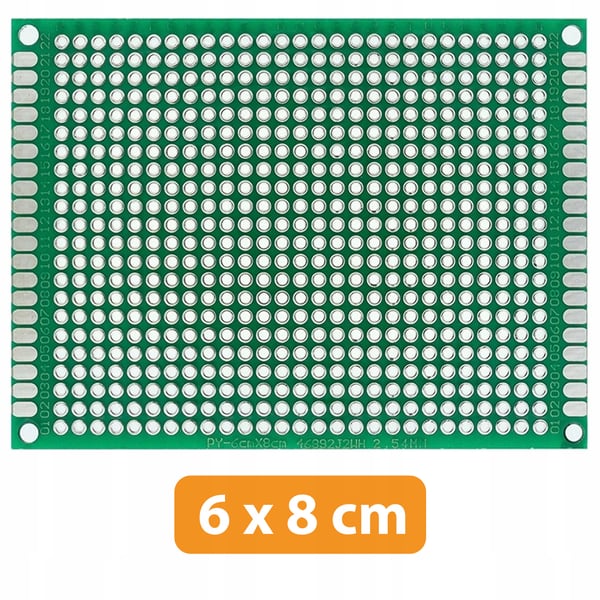

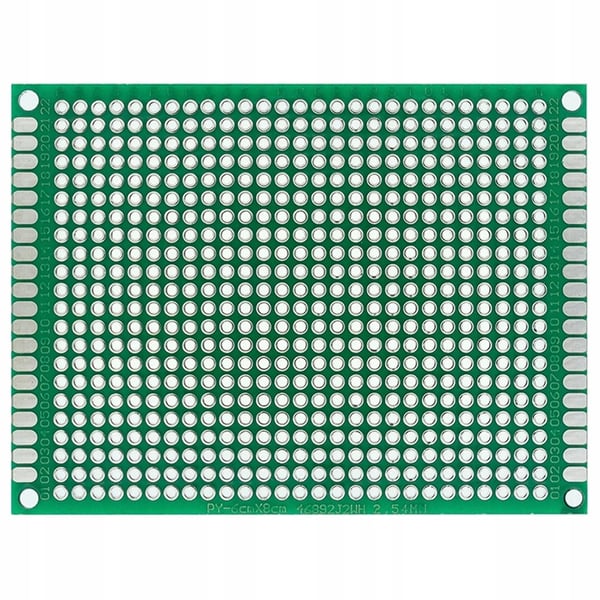

Rosfix kaksipuolinen yleiskortti, prototyyppi, painettu piirilevy 60 x 80 mm (Vihreä)

Kaksipuolinen yleispiirilevy, jonka mitat ovat 60 x 80 mm, on suunniteltu prototyyppipiirien rakentamiseen käyttäen läpivientikomponentteja (THT), kuten vastuksia, kondensaattoreita, LEDejä ja integroituja piirejä DIP-koteloissa. Levyn avulla voidaan koota mitä tahansa elektronisia piirejä suorakaiteen muotoon järjestettyjen 2,54 mm:n reikien ansiosta.

Levyssä on kaksi riviä soikeita juotoskohtia kummallakin lyhyemmällä sivulla, mikä mahdollistaa ohuiden johtojen kätevän juottamisen. Metalloituja reikiä ei ole yhdistetty ennalta määrätyillä poluilla, mikä antaa täyden vapauden komponenttien välisten liitäntöjen suunnittelussa.

Ohuita lankoja (kynar) tai eristettyjä säikeellisiä lankoja voidaan käyttää hyppyjohtimien tekemiseen juotoskohtien väliin. Neljä kiinnitysreikää mahdollistavat kortin kätevän asentamisen prototyyppilaitteen koteloon tai jalustalle.

✳️ Käyttö:

Yleiskäyttöiset kortit sopivat ihanteellisesti kestävien elektronisten piirien kiinnittämiseen juottamalla, kun taas koekytkentäkortit mahdollistavat piirien rakentamisen ilman juottamista, mikä mahdollistaa komponenttien uudelleenkäytön.

✳️ Tekniset tiedot:

• Mitat: 60 x 80 mm
• Juotosmaskin väri: Vihreä
• Kiinnitys: Läpireikä (THT)
• Reikien jako: 2,54 mm
• Kiinnitysreiät: 4, sijoitettu symmetrisesti kulmiin
