MONIKYTKIN 5 TULOA 4 LÄHTÖÄ LINBOX SATELLITE

Laaja valikoima merkkisiä satelliittimonikytkimiä.

LINBOX 5/4 -monikytkin yhdelle satelliitille passiivisella maanpäällisellä TV-polulla

Monikytkintä suositellaan asennukseen jopa neljän virittimen kanssa yhdestä satelliitista, esim. Hotbird.

Erottavat ominaisuudet:

• Tuloliitännät: 1x4 quatro-mikropäästä, 1 maanpäällinen DVB-T,
• Lähdöt: 4 satelliittivirittimiin,
• Passiivinen FM/DVB-T-polku
• Tulotaajuusalue: satelliitti-mikropään tuloille: 950–2150 MHz
• Tulotaajuusalue: DVB-T-maanpäällisen antennin tulolle: 47–862 MHz
• Lähtötaajuusalue: 47–2150 MHz
• Vaimennus SAT-kaistalla (950-2150 MHz): -6 dB, Vaimennus TER-kaistalla (47-862 MHz): -4 dB
• Lähtösignaalin taso: RTV noin 85 dBuV; SAT noin 100 dBuV, eristys, lähtöerotus noin 25-30 dB,
• Virtalähde: 18 V 3A DC ulkoisesta virtalähteestä 90-240 V (AC), 40-60 Hz,
• Monikytkin toimii Quattro-mikropäätteiden ja maanpäällisten TV-antennien kanssa,
• Monikytkin tunnistaa automaattisesti yksittäisille virittimille lähetettävän signaalityypin (kaista, polarisaatio),
• Laite soveltuu sisäkäyttöön (ullakko, käytävä, kellari jne.), käyttölämpötila: 0 - +55 °C.

Merkkien monikytkimet. Sarja yhdelle satelliitille. Lähtöjen lukumäärä 4–32.

Virtalähde

Mukana toimitetaan 20 V:n 1,2 A:n virtalähde, jossa on F-tyypin liitin. Virtalähteen palava LED-valo osoittaa, että monikytkimeen on kytketty virta oikein.

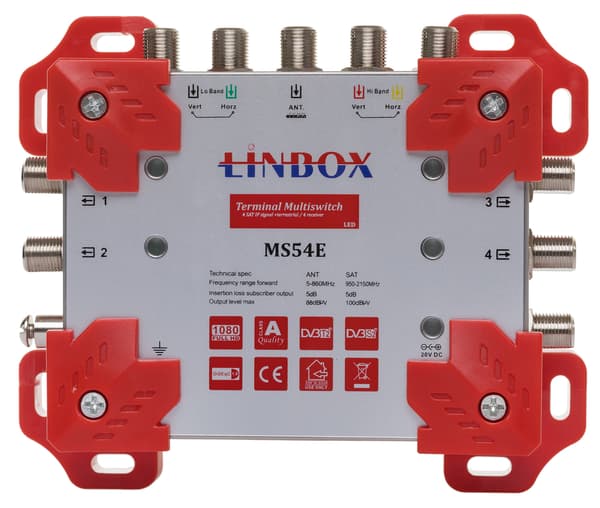

Monikytkimessä on 5 tuloa ja 4 lähtöä.

Monikytkimen yläosassa on 5 tuloa yhden satelliitin ja maanpäällisen antennin signaalien kytkemistä varten. Neljä quattro-mikropään kytkemiseen tarkoitettua tuloa on merkitty vastaavasti Vert/Lo, Horz/Lo, Vert/Hi ja Horz/Hi. Ne tulee kytkeä muuntimen identtisesti merkittyihin lähtöihin. Keskimmäinen tulo, merkitty ANT, on maanpäällisen antennin signaalin kytkemistä varten.

Ilmaisee monikytkimen oikean toiminnan.

Virtalähteen tulon vieressä on LED, joka palaessaan osoittaa, että monikytkin saa oikean virran.

Myös jokaisen virittimen lähdön vieressä on LED-valot. Jos LED palaa, viritin on kytketty kyseiseen tuloon ja päällä.

Monikytkimessä ja virtalähteessä on virran tilan LED-valot. Molempien tulisi palaa, kun ne toimivat oikein.

Jos virtalähteen ja monikytkimen LED-valot vilkkuvat maanpäällisen antennin kytkemisen ja virran kytkemisen jälkeen, se osoittaa oikosulkua. Katkaise virta välittömästi ja poista syy.

Monikytkimen lähdöt.

Monikytkimessä on neljä lähtöä oikealla ja vasemmalla puolella jopa neljän satelliitti- tai maanpäällisen virittimen kytkemistä varten. Jos vastaanottimessa on tallennustoiminto, kytke kaksi kaapelia monikytkimestä siihen. Näin voit kytkeä jopa kaksi tällaista vastaanotinta.

Koko yksikkö on pakattu siniseen laatikkoon.

Sarja sisältää:

• 5/4 monikytkin
• 20 V 1,2 A virtalähde
