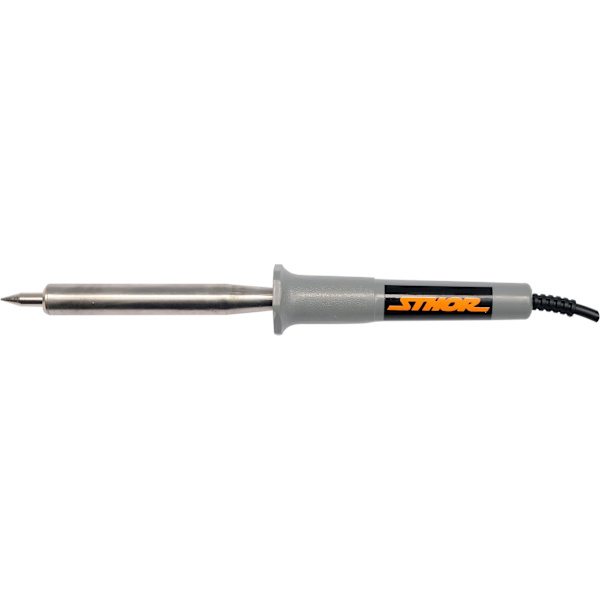

Pajutupain 79367 merkiltä Sthor perinteisellä rungolla ja vastuslämmittimellä, joka on suoraan verkkovirrasta. Rungon yksinkertaisuus tekee laitteesta lähes rikkoutumattoman, ja asianmukaisesta huolenpidosta valmistautuneena sitä käytetään pitkään.

Lämmittimen teho riittää hyvin kahden johtimen tai perus elektroniikan juottamiseen lävistäjänä. Lämmityspiirin lämpöteho on riittävä suurempien juotospintojen oikeaan lämmitykseen ja osien juottamiseen.

• Virtalähde: 230 V
• Lämmittimen teho: 60 W
• Reiän syvyys pistoolin kärjessä: noin 60 mm
• Maksimi pistoolin kärjen halkaisija: 6,0 mm

Laitteen mukana tulevan kärjen mitat:

• Pituus: noin 70 mm
• Halkaisija: 5,7 mm
• Kärjen pää halkaisija: 1,0 mm

Muita mittoja:

• Kokonaispituus taipuneella kaapelilla: 250 mm
• Kahvan pituus: noin 120 mm
• Virtajohtimen pituus: 140 cm

Kuumeneminen 350 °C lämpötilaan kestää noin 3 minuuttia.

Kuinka huoltaa kärki

Pajupainoiden kärjet on päällystetty materiaalilla, joka vähentää kärjen hapettumista. Pitkäaikainen lämpeneminen ja mekaaniset vauriot heikentävät suojakerrosta, jolloin kärki nopeasti hapettuu, mikä aiheuttaa ongelmia juotosliiman sulattamisessa. Tinalla ei tapahdu sulamista ja tarttumista kärkeen, vaan se kerääntyy pallomaiseksi massaksi ja putoaa. Yksi hyvä tapaa huoltaa kärki on tinata se. Ensimmäisen kuuman käynnistyksen yhteydessä on hyvä levittää hieman tinaa kärjen päähän ja poistaa ylimääräinen esimerkiksi messinkisnappeja käyttäen. Tämä tina muodostaa suojakerroksen hapettumista vastaan. On hyvä käytäntö tinata kärki aina työn jälkeen.

Huom !

Painokärkipaineet, jotka on suoraan verkkovirrasta, on varustettava maadoituspiuhalla ja ne tulisi syöttää maadoitetusta pistorasiasta. Metallisen lämmittimen rungon maadoittamattomuus aiheuttaa sähköiskuriskin, joka voi parhaimmillaan aiheuttaa palovammoja. Kaikilla Sthor-painokärjillä varustetuilla juotinpistooleilla on maadoitettu pistoke, joka on yhdistetty metalliseen lämmittimen runkoon.

Harrastajille ja DIY-tekemiseen. Sopii amatöörityöhön.
