AA M16x1.5 10L liitin

AA suora liitinrunko - Valmistettu DIN 2353 -standardin mukaisesti

AA M16x1.5 10L -liitin on DIN 2353 -standardin mukainen suora metrinen naarasliitin, joka on tarkoitettu laajaan käyttöön hydrauliikkajärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa. Tuotteelle on ominaista kevyt rakenne ja kartiomainen, itsetiivistyvä puristin kiristettäessä, mikä varmistaa tiiviin liitoksen. Liitin sopii erinomaisesti kahden linjan yhdistämiseen tai integrointiin muiden saman kartion omaavien liittimien kanssa. Lisäksi se on varustettu lankamuttereilla, jotka helpottavat kokoamista ja varmistavat liitoksen kestävyyden.

Liittimen tärkeimmät ominaisuudet:

• Laaja käyttöalue: Ihanteellinen hydraulijärjestelmiin maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa.
• Itsetiivistyvä liitin: Kartiomainen itsetiivistyvä puristus kiristettäessä varmistaa tiiviyden ja luotettavuuden.
• Kevyt versio: Liitin on suunniteltu kevyeksi versioksi, mikä helpottaa kokoamista ja käyttöä.
• Langamutterit: Varmistavat vankan ja kestävän liitoksen.
• Suora liitin: Suunniteltu yhdistämään kaksi putkea tai muita liittimiä samalla kartiolla.
• Suora liitin pyörivällä mutterilla tyyppi Tn 498

Tekniset tiedot:

• Käyttöpaine: 315 bar
• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Kierre: Sisäinen metrinen 16x1.5 molemmilla puolilla
• Nestetyyppi: Hydraulinen öljy
• Materiaali: Automaattiteräs korroosionestoaineella
• Versio: Kevyt

Hyödyllisiä tietoja:

• Kierteen halkaisija M16x1.5 mitattuna työntömitalla:

• Ulkohalkaisija [mm]: 15,6 - 15,9

• Sisähalkaisija [mm]: 12,2 - 14,6

Merkinnät:

• Merkintä Ermetton mukaan: GZ 10-L | GZ10L
• Merkintä Rastelli-Raccordi-menetelmän mukaan: TN498-10L

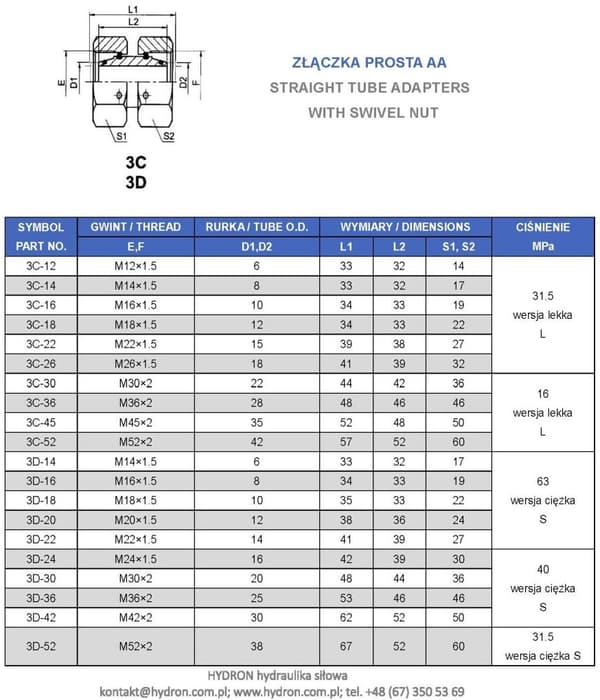

• Symboli: 3C-16
• Merkintä Castin mukaan: 603506
• Merkintä Vitillo-menetelmän mukaan: AFE10L

⚠ Huomautus: Tuote voi ulkonäöltään poiketa havainnollistavasta kuvasta tuotantotavasta riippuen teknologia.
