AA M30x2/M30x2 20S -kytkin

AA Suora kytkentärunko - valmistettu DIN 2353 -standardin mukaisesti

AA M30x2/M30x2 20S -kytkintä käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa. Tämä on standardoitu, kevyt kytkin, jossa on kartiomainen itsetiivistyvä puristin, joka varmistaa tiiviyden kiristettäessä. Suunniteltu kahden putken liittämiseen tai liittämiseen muihin liittimiin, joissa on sama kartio.

Hyödyllisiä tietoja:

Kierteen halkaisija M30x2 mitattuna työntömitalla:

• Ulkohalkaisija [mm]: 29,6 - 29,9
• Sisähalkaisija [mm]: 27,4 - 27,8

Liittimen tekniset tiedot:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Toisen puolen kierre: sisäinen metrinen kierre 30x2
• Toisen puolen kierre: sisäinen metrinen kierre 30x2
• Versio: raskas
• Paine: 400 BAR
• Nestetyyppi: hydrauliikkaöljy
• Materiaali: automaattiteräs korroosionestopinnoitteella o-sinkki
• Liittimen tyyppi: Suora naarasliitin
• Liittimen tyyppi: Tn 498

Vaihtoehtoiset nimitykset:

• Ermetto: GZ 20-S | GZ20S
• Rastelli-Raccordi: TN498-25S
• Valettu: 603520
• Viilis: AFE20S

Symboli: 3D-30

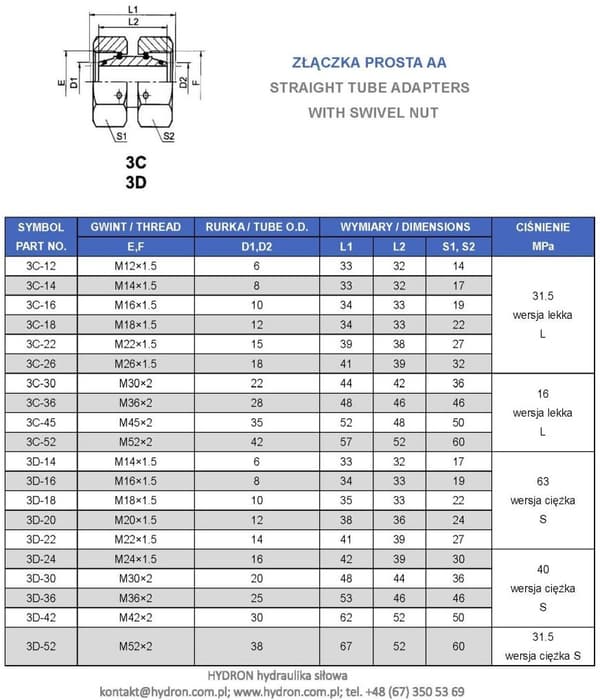

Huomautus: Tämä kuva on vain havainnollistava – erilaisten teknisten prosessien vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
