BB M36X2 28L suora kytkin

Mikä on BB M36x2 28L suora kytkin?

BB M36x2 28L suora kytkin on tehohydrauliikan elementti, joka tunnetaan myös nimellä metriset nipat, BB-kytkimet tai metriset liittimet, ja jonka tarkoituksena on yhdistää kaksi letku tai hydrauliikkajärjestelmän komponentit, joissa on metrinen sisäkierre. Tämän tyyppinen liitin kuuluu suorien liittimien ryhmään, mikä tarkoittaa, että se tarjoaa lineaarisen, suoran liitoksen muuttamatta työväliaineen virtaussuuntaa. Käytännössä BB-liitintä (eli liitintä, jossa on kaksi ulkokierrettä) käytetään hydrauliikkajärjestelmissä, joissa vaaditaan tukeva, tiivis ja korkeaa painetta kestävä liitos. 28L-version M36x2-kierre viittaa kevyeen metriseen järjestelmään (L-sarja), jota käytetään yleisesti eurooppalaisissa tehohydrauliikan asennuksissa.

Tuotesuunnittelu ja -rakenne

BB M36x2 28L -suora liitin on useimmiten valmistettu hiiliteräksestä, jossa on korroosionestopinnoite, kuten sinkkipinnoite, joka varmistaa korkean kestävyyden ulkoisia tekijöitä vastaan ja pidentää komponentin käyttöikää. Liittimen rakenne on yksinkertainen mutta erittäin tarkka, mikä vaikuttaa suoraan liitoksen tiiviyteen. Elementissä on kaksi päätä, joissa on metrinen ulkokierre M36x2. Tämä kierre täyttää tehohydrauliikassa käytetyt standardit ja on yhteensopiva sisäkierteellä varustettujen komponenttien kanssa. Tämän tyyppisessä liitoksessa tiivistys saavutetaan useimmiten kartiolla tai tiivistysrenkaalla, joka takaa tiiviyden myös korkeassa käyttöpaineessa. BB-liitin on metrisenä liittimenä kompakti elementti, joka kestää tärinää, vaihtelevia kuormia ja intensiivistä käyttöä vaikeissa käyttöolosuhteissa.

Toimintaperiaate hydraulijärjestelmässä

BB-suoran liittimen toiminta perustuu kahden sisäkierteellä varustetun hydrauliikkajärjestelmän komponentin mekaaniseen liitokseen. Metrinen nippa toimii liittimenä, joka sallii työväliaineen virtauksen häviötöntä ja virtaussuunnan muuttumatta. Liittimen asianmukaisen kiristämisen jälkeen saadaan tiivis ja kestävä liitos, joka minimoi vuotojen ja painehäviöiden riskin. Hydraulijärjestelmässä Tämän tyyppinen liitin on passiivinen elementti, mutta sen laadulla ja sopivuudella on suora vaikutus koko asennuksen turvallisuuteen. Suoria liittimiä arvostetaan erityisesti asennuksissa, joissa järjestelmän yksinkertaisuus ja mahdollisten vikaantumiskohtien minimointi ovat avainasemassa.

Tekniset normit ja standardit

BB M36x2 28L suora liitos perustuu tehohydrauliikassa käytettyihin metrisiin standardeihin, jotka ovat useimmiten DIN- ja ISO-standardien mukaisia. M36x2 metrinen kierre tarkoittaa 36 mm:n nimellishalkaisijaa ja 2 mm:n kierrenousua, mikä varmistaa yhteensopivuuden laajan valikoiman eurooppalaisten komponenttien kanssa. 28L-sarja on kevyt järjestelmä, jota käytetään asennuksissa, joissa on erityisiä paine- ja virtausparametreja. Käytännössä tämä tarkoittaa, että tämän liittimen valinnan tulee olla yhdenmukainen koko hydraulijärjestelmän, letkut ja liittimet mukaan lukien, vaatimusten kanssa. DIN- ja ISO-standardien mukainen standardointi takaa mittasuhteiden toistettavuuden ja yhteensopivuuden valmistajien välillä, mikä on tärkeää huollon ja järjestelmän laajentamisen kannalta.

Tuotteen käyttökohde

BB M36x2 28L -kytkintä käytetään monilla teollisuudenaloilla ja mobiilihydrauliikassa. Sitä käytetään maatalouskoneissa, joissa hydrauliikkajärjestelmät vastaavat lisälaitteiden ohjauksesta, käytöstä ja nostamisesta. Rakennusteollisuudessa metrisiä nippoja käytetään kaivinkoneissa, kuormaajissa ja muissa raskaissa koneissa. Valmistavassa teollisuudessa tämän tyyppisiä kytkimiä käytetään prosessilinjoissa ja hydraulisissa voimajärjestelmissä. Metrinen liitin sopii myös tehohydrauliikkapalveluihin, joissa asennuselementtien nopea ja luotettava liitäntä on välttämätöntä.

Erot muihin ratkaisuihin verrattuna

BB-suora liitin eroaa muuntyyppisistä liittimistä ensisijaisesti rakenteensa ja toimintansa osalta. Toisin kuin mutkat tai T-kappaleet, se ei muuta virtaussuuntaa, mikä tarkoittaa pienempiä painehäviöitä. Erot koskevat myös kierrestandardeja. Metriset liittimet eroavat BSP, NPT tai JIC -ratkaisuja sekä kierreprofiilin että tiivistysmenetelmän osalta. Oikean tyypin valinta on erittäin tärkeää asennuksen tiiviyden ja turvallisuuden kannalta. Kannattaa myös kiinnittää huomiota kevyen (L) ja raskaan (S) sarjan eroihin, jotka eroavat toisistaan seinämän paksuuden ja sallitun käyttöpaineen suhteen.

Yleisiä valintavirheitä

Yksi yleisimmistä virheistä on väärä kierteiden yhteensovitus. Käyttäjät sekoittavat usein metriset ja tuumaiset kierteet, mikä johtaa vuotoihin tai komponenttien vaurioitumiseen. Toinen ongelma on halkaisijan ja sarjan (L tai S) väärä valinta, joka voi johtaa liitoksen ylikuormitukseen ja järjestelmän vikaantumiseen. Huomiota on kiinnitettävä myös käyttöparametreihin, kuten työväliaineen paineeseen ja lämpötilaan. Virheitä esiintyy myös kokoonpanon aikana, jossa liian pieni tai liian suuri kiristys voi vaikuttaa liitoksen tiiviyteen.

Liittimen käyttö tehohydrauliikassa

BB M36x2 28L suora liitin on elementti, joka toimii monien Hydron-valikoiman komponenttien kanssa. Käytännössä sitä käytetään yhdessä hydrauliletkujen, hydraulilinjojen ja muiden hydrauliliittimien kanssa. Asennuksissa sitä yhdistetään usein myös hydraulisten pikaliittimien ja osien kanssa, jotka mahdollistavat järjestelmän nopean kokoamisen ja purkamisen. Valitsemalla oikeat komponentit yhdestä paikasta voit luoda yhtenäisen ja turvallisen hydraulijärjestelmän.

Tekniset parametrit

BB M36x2 28L -suorassa kytkimessä on M36x2 metrinen kierre molemmilla puolilla. Se on valmistettu hiiliteräksestä ja siinä on suojapinnoite. Se on suunniteltu toimimaan hydraulijärjestelmissä, joiden parametrit ovat yhteensopivia 28L light -sarjan kanssa. Sille on ominaista korkea käyttöpaineen ja ulkoisten tekijöiden kestävyys. Käyttölämpötila-alue riippuu käytetyistä tiivisteistä ja työväliaineesta.

• BB suora liitinrunko [suora metrinen liitin]
• Valmistettu puolalaisen standardin PN-65/M-73141 mukaisesti
• Valmistettu DIN 2353 -standardin mukaisesti

Liittimen tekniset tiedot:

• Kierteen halkaisija M36X2
• Ulkohalkaisija [mm]: 35,6 – 35,9
• Sisähalkaisija [mm]: 33,4 – 33,8

Tekniset tiedot:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Yksipuolinen kierre: ulkoinen metrinen kierre 36X2
• Kierre toisella puolella: ulkoinen metrinen 36X2
• Versio: kevyt
• Nimellispaine: 160 bar
• Nestetyyppi: hydrauliikkaöljy
• Ermetto-merkintä: XG 28-L | G28L; g28lcfx
• Rastelli-Raccordi-merkintä: TN98-28L
• Valumerkintä: 103511.1
• Vitillo-merkintä: AME28L.1
• symboli: 1C-36
• Suora kytkentä
• Suoran kytkimen tyyppi: Tn98
• G Suora kytkentä / EO-päät 24° kartiolla

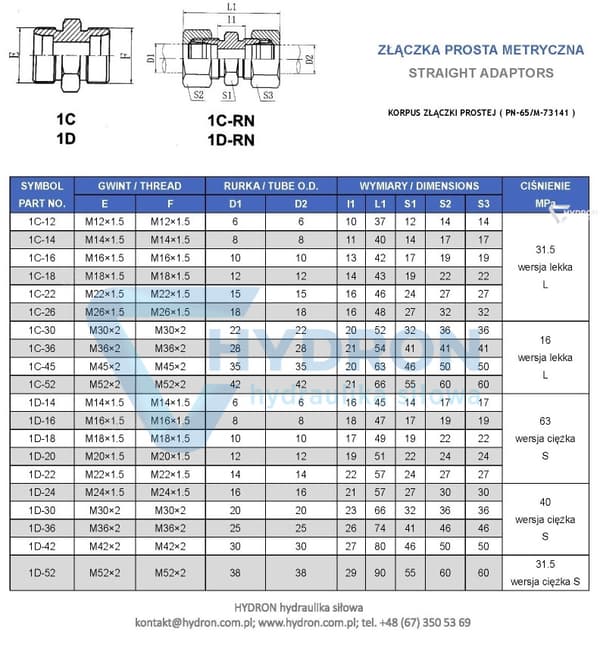

Havainnollistava kuva, erilaisen teknologisen prosessin vuoksi kytkentä voidaan toimittaa eri visuaalisessa versiossa.

Usein kysytyt kysymykset

Kuinka valita oikea BB-liitin hydraulijärjestelmään
Valinnassa tulee ottaa huomioon kierteen tyyppi, halkaisija, sarja ja järjestelmän käyttöparametrit, mukaan lukien paine ja lämpötila.

Sopiiko BB M36x2 28L -liitin tuumakierteisiin?
Ei, se on metrinen kierre eikä ole yhteensopiva BSP- tai NPT-kierteiden kanssa.

Mihin metristä nippaa käytetään?
Metrisellä nipalla yhdistetään kaksi sisäkierteillä varustettua elementtiä hydraulijärjestelmässä.

Vaikuttaako suora liitin väliaineen virtaukseen?
Se ei muuta virtaussuuntaa ja minimoi painehäviöt.

Missä L-sarjan metrisiä liittimiä käytetään?
Vakioparametrisissa hydraulisissa asennuksissa, erityisesti eurooppalaisissa koneissa.
