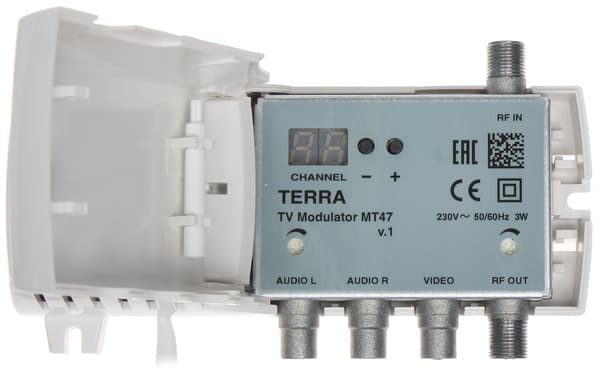

MT-47 TV-MODULAATTORI

Mikroprosessoriohjattu kaksisivukaistamodulaattori. Lähtökanava valitaan kahdella painikkeella (näkyvissä kannen avaamisen jälkeen), ja sen numero, kuten jokaisen alla kuvatun parametrin, jonka arvoa voidaan muuttaa, näkyy LED-näytössä. Kanavanumero ja muiden parametrien arvot tallennetaan pysyvään muistiin. Kvartsilukitun PLL-piirin (Power Line Lock) käyttö varmistaa lähes nollan taajuusvirheen. Nämä modulaattorit voidaan kytkeä sarjaan. Ne mahdollistavat myös moduloidun signaalin summaamisen maanpäällisen televisiosignaalin kanssa. Modulaattori voidaan suojata luvattomalta käytöltä. On syytä huomata, että aiempiin modulaattorisarjoihin verrattuna Terra on toteuttanut useampia PAL-järjestelmävariantteja.

• Tulot: 1 kpl videokomposiitti (Cinch) 1 kpl RF (F) 2 kpl ääni (Cinch)
• Lähtö: 1 kpl RF (F)
• Videotulon taajuusalue: 20 Hz ... 6 MHz
• Tulotaso / impedanssi Video: 1 V ± 1dB / 75 Ω
• Äänitulon taajuusalue: 20 Hz ... 15 kHz
• Äänitulotason säätö: 1 ... -14dB
• Äänitulotaso / impedanssi / poikkeama: 775 mV RMS / 10 kΩ / 50 kHz
• RF-lähtötaso (tyypillinen) / impedanssi: 85dBµV / 75 Ω
• RF-lähtötason säätö: 0 ... -20dB
• PAL-lähtösignaaliversio RF: B/G/D/K/H/I/L/M/N/Australia
• RF-lähtötaajuusalue (kanava): 170 MHz ... 230 MHz470 MHz ... 862 MHz (K6-12, K21-69)
• Kantoaallon tarkkuus: ± 50 kHz
• Äänen alikantoaallon taajuus: 4,5 ; 5,5 ; 6,0 ; 6,5 MHz
• Videon kantoaallon säätöalue: ± 2,25 MHz enint. 0,25 MHz:n askelin
• SAT / Terr -läpimenovaimennus: 2,5 dB / 1,5 dB
• SAT / Terr -läpimenotaajuusalue: 47 MHz ... 2150 MHz
• Videon taajuusvaste: ± 1 dB
• A/V-suhde: 12 / 16 dB
• Amplitudimodulaatiosyvyys (tyypillinen): 81 %
• Signaali-kohinasuhde (painotettu): ≥ 55 dB
• Virtalähde: 230 VAC @ 50 Hz
• Virrankulutus: 2,5 W
• Käyttö lämpötila: -10 °C ... 50 °C
• Paino: 0,336 kg
• Mitat: 133 x 73 x 39 mm
• Takuu: 2 vuotta

Valitut toiminnot:

• videon kantoaallon taajuuden säätö
• äänen apukantoaallon modulaatiosyvyyden muuttaminen
• äänen apukantoaallon ja videon kantoaallon välisen etäisyyden muuttaminen
• tulotason ja äänisignaalin poikkeaman säätö
