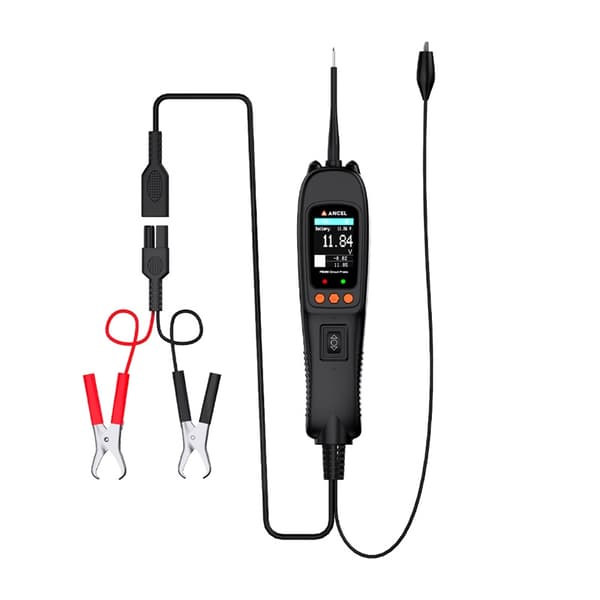

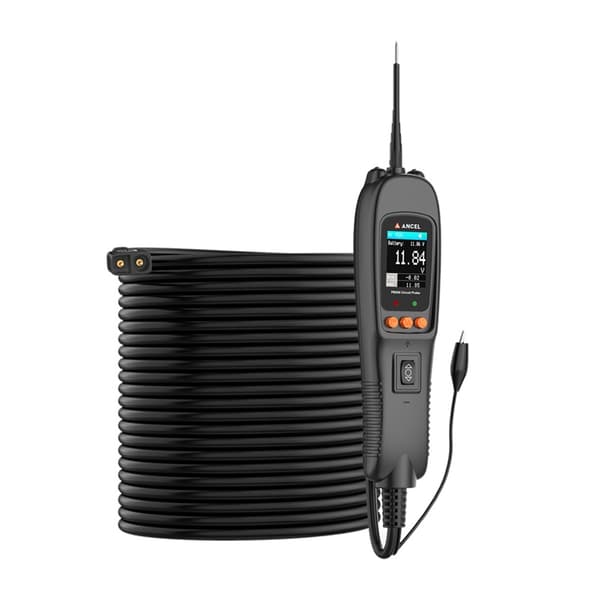

Ancel PB500 -piiritesteri

Ancel PB500 on kompakti virtapiiritesteri 12–24 V:n sovelluksiin. Se tarjoaa 7 diagnostiikkatilaa, mukaan lukien AC/DC-jännitteen mittaus, resistanssi- ja dioditesti, taajuus-, käyttösuhde- ja injektoripiiritestit. TFT-värinäyttö mahdollistaa reaaliaikaisen parametrianalyysin ja nopeamman vianpaikannuksen.

Yleinen käyttöjännite

Ancel PB500 -piiritesteri toimii 12–24 voltin jännitealueella, joten se sopii sekä autoihin että kuorma-autoihin, moottoripyöriin ja veneisiin. Se tukee perusjännite- ja resistanssimittauksia ja pystyy nopeasti havaitsemaan oikosulut, avoimet piirit ja vialliset maadoitukset, mikä nopeuttaa ongelman paikantamista ilman asennuksen purkamista.

7 diagnostiikkatilaa

Laite tarjoaa joukon perusmittaustoimintoja - tasa- ja vaihtojännitteen, resistanssin, diodien, taajuuden, käyttösuhteen ja injektoripiirin testauksen. Tällainen yhdistelmä mahdollistaa testerin toiminnan yksinkertaisena yleismittarina, jonka tehtävänä on havaita nopeasti ajoneuvon sähköjärjestelmän epäsäännöllisyydet.

Kätevä käyttö ja helppolukuinen näyttö

Näyttö näyttää tärkeimmät parametrit reaaliajassa, mikä mahdollistaa tarkat mittaukset ilman erillistä analysaattoria. Laitteen käyttö on rajoitettu muutamaan fyysiseen painikkeeseen, joten sitä on helppo käyttää myös vaikeimmissa työpajaolosuhteissa.

Sisäänrakennetut turvaominaisuudet

Ancel PB500:ssa on ylikuormitussuoja, joka suojaa sekä testeriä että sähköjärjestelmää virheellisten kytkentöjen vaikutuksilta. Lisäksi anturin kärjessä oleva LED-valo helpottaa työskentelyä pimeissä paikoissa, jolloin voit paikantaa johdot vaikeasti tavoitettavista paikoista.

Mukana:

• Piiritesteri
• Kaapeli, jossa on akun liittimiä
• Mittapään jatke
• Anturin kärjet
• Diagnostinen koukku
• Jatkokaapeli diagnostiikkakoukkuun
• Suojakotelo
• Käyttöohje

Valmistaja: Ancel

Malli: PB500

Näyttö: TFT-värinäyttö (160 × 128 dpi)

Käyttölämpötila: -10 °C - 60 °C

Mitat: 200 × 52 × 39 mm

Paino: 0,48 kg

Virtalähteen jännite: 8 V DC - 30 V DC

AC/DC-jännitteen mittaus: -110 V - +110 V

Taajuusmittaus: 0 Hz - 1 MHz

Jaksottainen intensiteetti: 0,0 % - 100,0 %

Ruiskutustesti: Jännite 0–180 V, aika 0–25 ms

Resistanssin mittaus: 0–1 MΩ

Dioditesti: germanium- ja piidiodit

Nimellisvirta: 1 A - 8 A
