BBB BSP G1/4 -t-liitin

Käyttökohde:

Käytetään laajalti maatalouden hydrauliikkajärjestelmissä, puutarhanhoito, metsätalous, rakentaminen ja teollisuus.
T-liitin, standardoitu kevyt versio, jossa on kartiomainen itsetiivistyvä puristin kiristettäessä. Suunniteltu kolmen hydrauliletkun liittämiseen tai liittämiseen muihin liittimiin, joissa on sama kartiomainen järjestelmä.
Siinä ei ole kumitiivisteitä tai tiivistysalueita, eikä se sovellu ruuvattavaksi esimerkiksi pumpun, sylinterin tai jakajan runkoon.

Hyödyllisiä tietoja:

Kierteen halkaisija: 1/4"
Ulkohalkaisija [mm]: 12,9-13,1 mm

Tekniset tiedot:

font-size: small;">Kiinnityskartion kulma: 60°
Kierre kaikilla puolilla: ulkokierre tuumaa 1/4"
Paine: 350 bar
Tyyppi Neste: hydrauliikkaöljy

Materiaali: sinkkipinnoitettu automaattiteräs

text-align: justify;">

font-size: small;">vaihtoehtoinen nimitys: XT 1/4"

Rastelli-Raccordi-nimitys: 60.51.04.04

Valukappaleen nimitys: 303402

nimitys Vitillo-menetelmän mukaan: TMG04

Parker-merkintä: 4JMK4S

symboli: AB-04

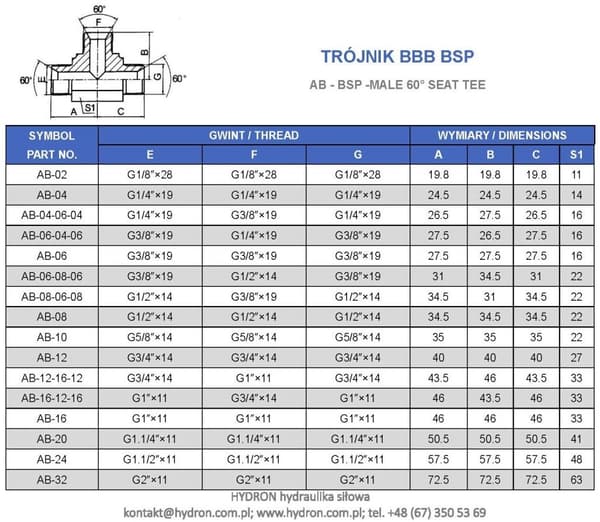

T-liitin BSP-kierteellä

Urospuolinen tasakokoinen T-liitin - kierre BSP rinnakkainen

Havainnollistava kuva, koska eri teknologisesta prosessista johtuen liitin voidaan toimittaa eri visuaalisessa versiossa.
