SBR Lineaarinen ohjauskiskosarja

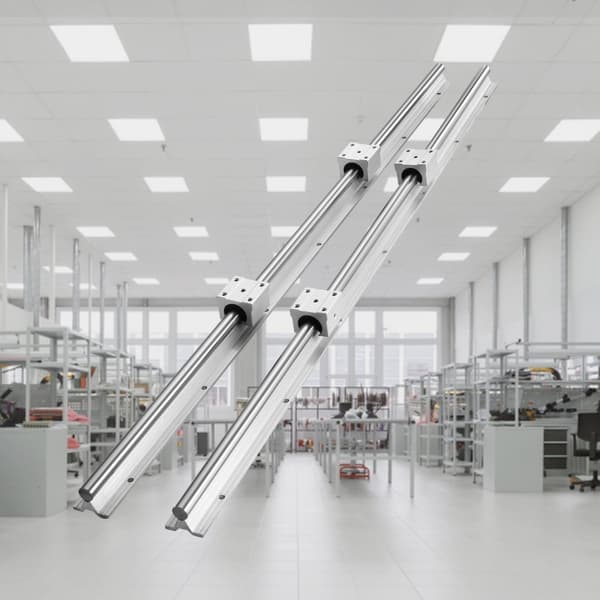

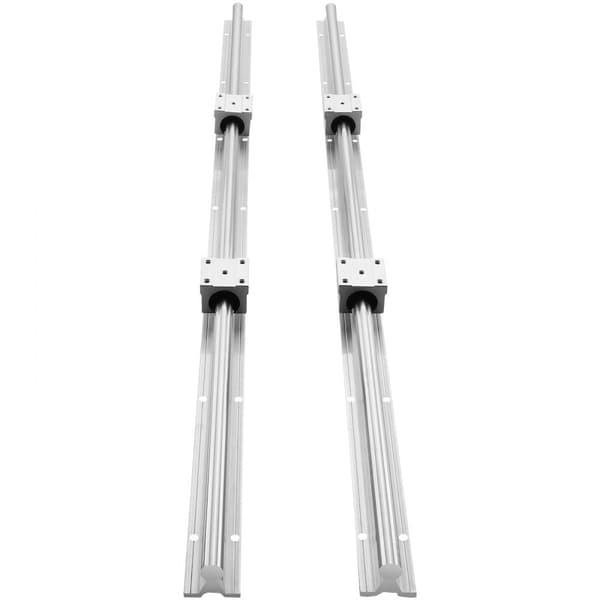

SBR16-1000 mm Lineaarisen liikkeen ohjauskiskosarja sisältää kaksi 39,4 tuuman (1000 mm) pitkää SBR16 ohjauskiskoa ja neljä SBR16UU liukukappaletta. Dynaaminen kuormitus lohkoa kohti on 774 N ja staattinen kuorma lohkoa kohti 1180 N.

Kestävä ja pitkäikäinen

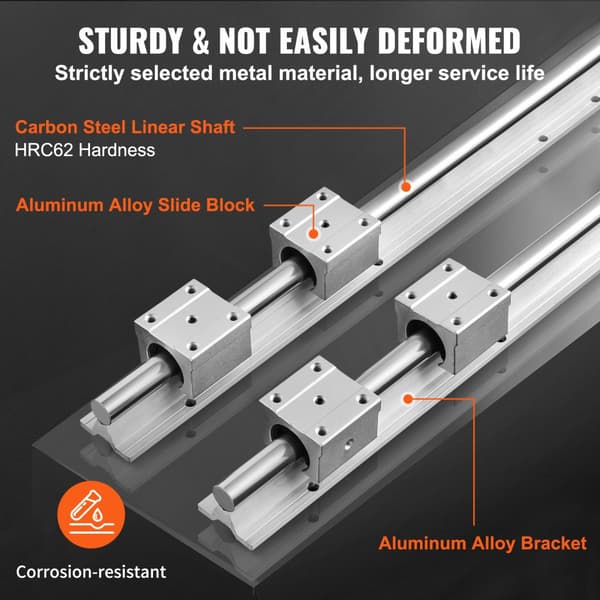

Lineaarinen kisko on valmistettu korkealaatuisesta hiiliteräksestä ja alumiinista, ja sen kromattu pinta takaa ruosteenkestävyyden sekä korkean kestävyyden. Sisäänrakennetut neljä alumiinista liukukappaletta ja kuulalaakerit mahdollistavat sujuvan ja esteettömän liukumisen.

Hiljainen liuku

Alumiiniset SBR-liukukappaleet ja hiiliteräksinen lineaarinen akseli ovat täydellinen yhdistelmä. Sisäänrakennettu kuulalaakeri vähentää kitkaa ja takaa sujuvan liikkeen ilman kallistumista, mikä tekee työskentelystä tehokkaampaa.

Suuri tarkkuus

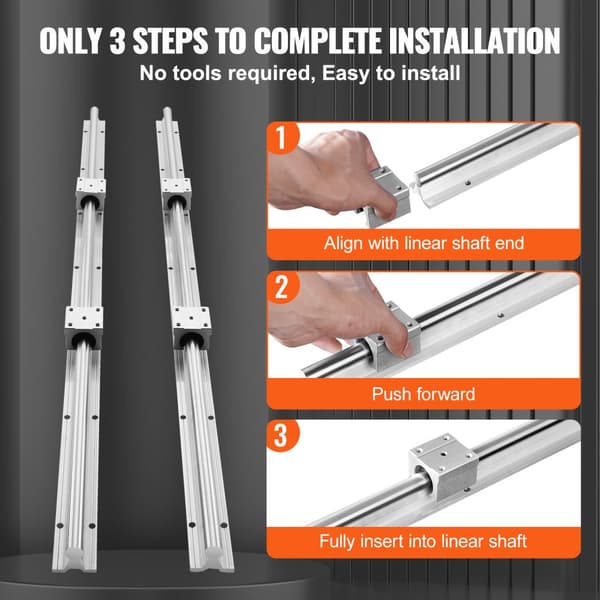

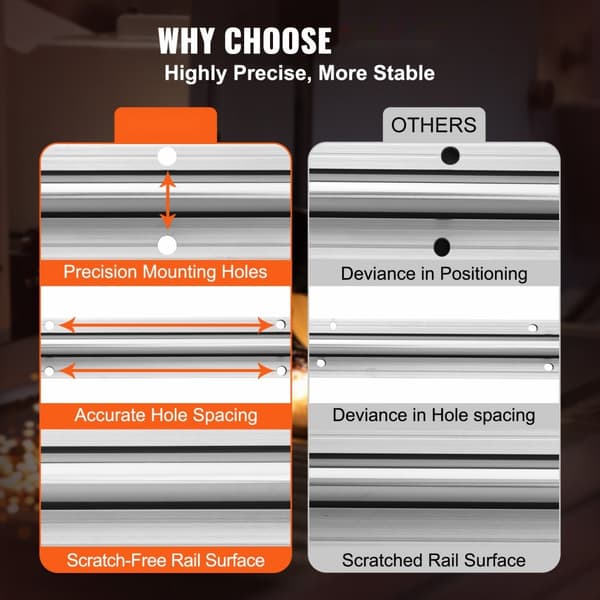

Tarkat pyöreän akselin mitat ja suoruus varmistavat korkean tarkkuuden, toistettavuuden ja vakauden liikkuessa. Tukevassa alumiinipohjassa ja liukukappaleessa on tarkat kiinnitysreiät, mikä helpottaa luotettavaa asennusta ja liittämistä.

Laaja sovellus

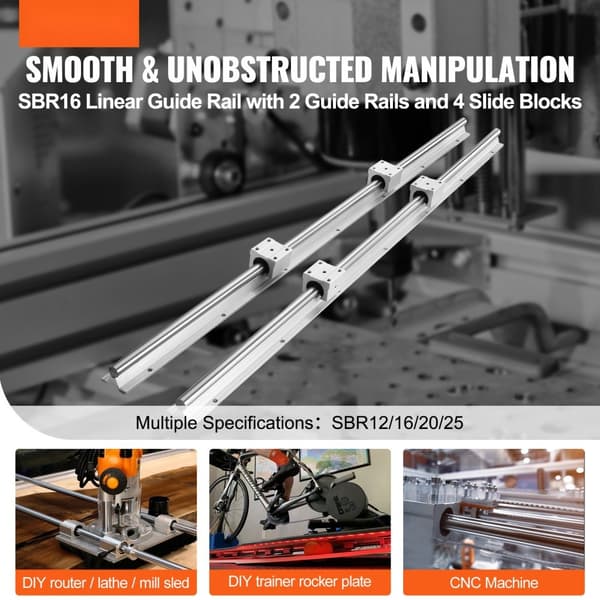

Lineaarinen SBR-kiskosarja on monipuolinen ja soveltuu erinomaisesti kaikenlaisiin suuren kuormituksen automaatiojärjestelmiin ja tee-se-itse-projekteihin, kuten reititin-/mylly-/sorvikelkat, 3D-tulostimet, laserkaiverruskoneet, CNC-koneet, keinulevyt jne.

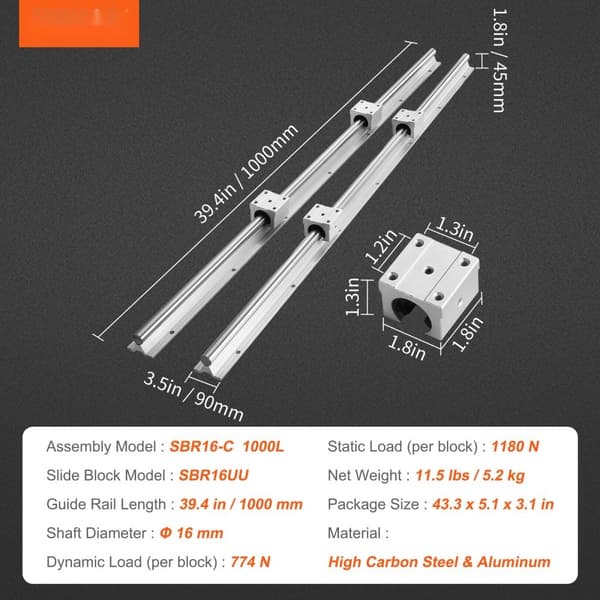

Tekniset tiedot:

• Mallinumero: SBR16-C 1000L


• Liukublokin malli: SBR16UU


• Ohjainkiskon pituus: 39,4 tuumaa / 1000 mm


• Akselin halkaisija: Φ16 mm


• Dynaaminen kuormitus (lohkoa kohden): 774 N


• Staattinen kuormitus (lohkoa kohden): 1180 N


• Materiaali: korkeahiilinen teräs ja alumiini


• Asennusreiän etäisyys A: 1,3 tuumaa / 32 mm


• Asennusreiän etäisyys B: 1,2 tuumaa / 30 mm


• Liukupalkin koko (P x L x K): 1,8 x 1,8 x 1,3 tuumaa / 45 x 45 x 33 mm


• Tuotteen mitat (P x L x K): 39,4 x 3,5 x 1,8 tuumaa / 1000 x 90 x 45 mm


• Pakkauksen koko (P x L x K): 43,3 x 5,1 x 3,1 tuumaa / 1100 x 130 x 80 mm


• Nettopaino: 11,5 lbs / 5,2 kg
