SBR Lineaarinen ohjauskiskosarja

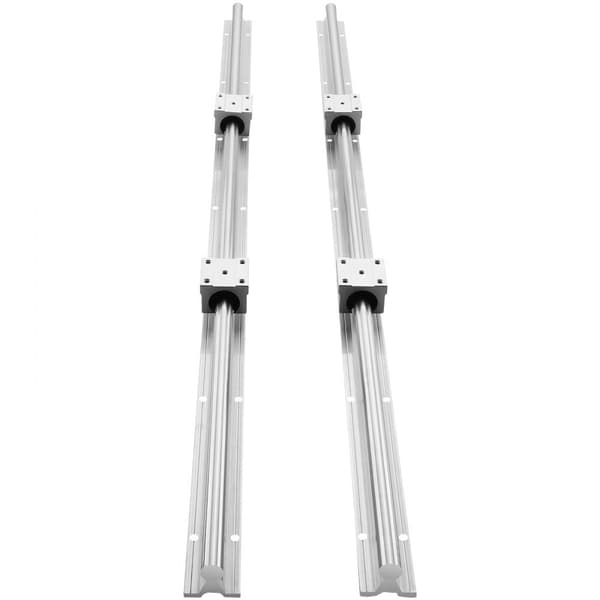

SBR20-1200 mm Lineaarinen ohjauskiskosarja sisältää 2 x 47,2 tuumaa/1200 mm pitkiä SBR20 ohjauskiskoja ja 4 x SBR20UU liukukappaletta. Dynaaminen kuormitus lohkoa kohti on 882 N ja staattinen kuorma lohkoa kohti 1370 N.

Kestävä ja pitkäikäinen

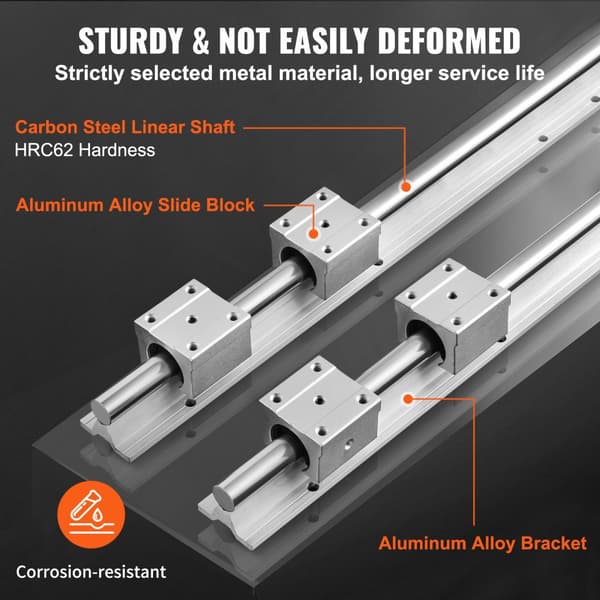

Lineaarinen kisko on valmistettu korkealaatuisesta hiiliteräksestä ja alumiinista, ja sen kromattu pinta takaa erinomaisen ruosteenkestävyyden sekä korkean kestävyyden. Sisäänrakennetut 4 alumiinista liukukappaletta ja kuulalaakerit varmistavat sujuvan ja esteettömän liukumisen.

Hiljainen liuku

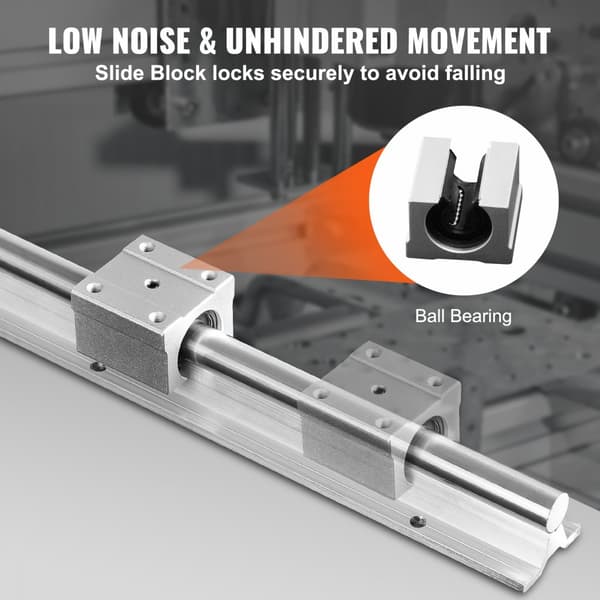

Alumiiniset SBR-liukukappaleet ja hiiliteräksinen lineaarinen akseli sopivat täydellisesti yhteen. Sisäänrakennettu kuulalaakeri tarjoaa alhaisen kitkaliikkeen ja takaa sujuvan liikkeen, mikä mahdollistaa tehokkaamman työskentelyn.

Suuri tarkkuus

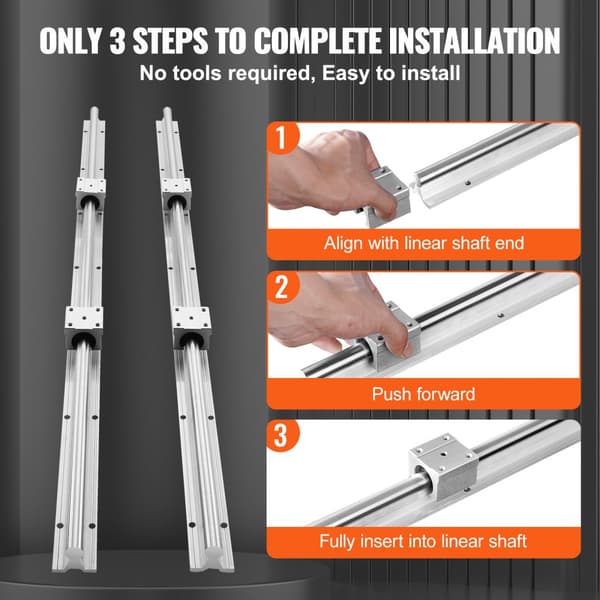

Tarkat pyöreän akselin mitat ja suoruus takaavat erinomaisen tarkkuuden, toistettavuuden ja vakauden sen liikkeessä. Tukevassa alumiinipohjassa ja liukukappaleessa on tarkat kiinnitysreiät, jotka helpottavat käyttäjien luotettavaa asennusta ja liittämistä.

Laaja sovellus

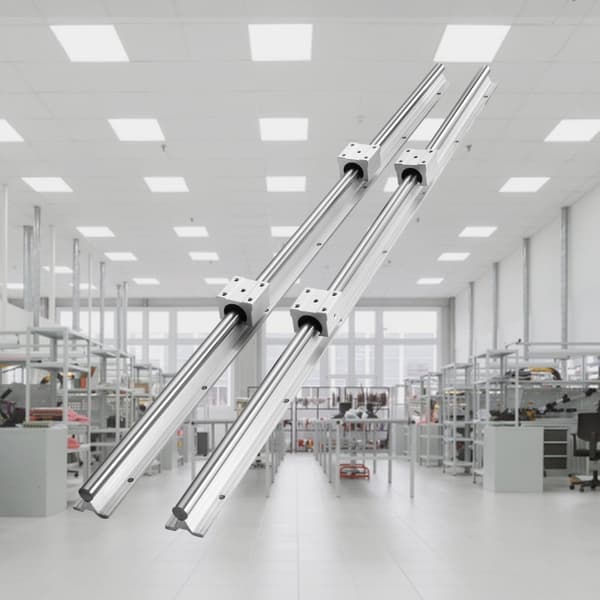

Lineaarinen SBR-kiskosarja on monipuolinen ja sopii erinomaisesti kaikenlaisiin suuren kuormituksen automaatiolaitteisiin ja tee-se-itse-projekteihin, kuten reititin-/mylly-/sorvikelkat, 3D-tulostimet, laserkaiverruskoneet, CNC-koneet, keinulevyt jne.

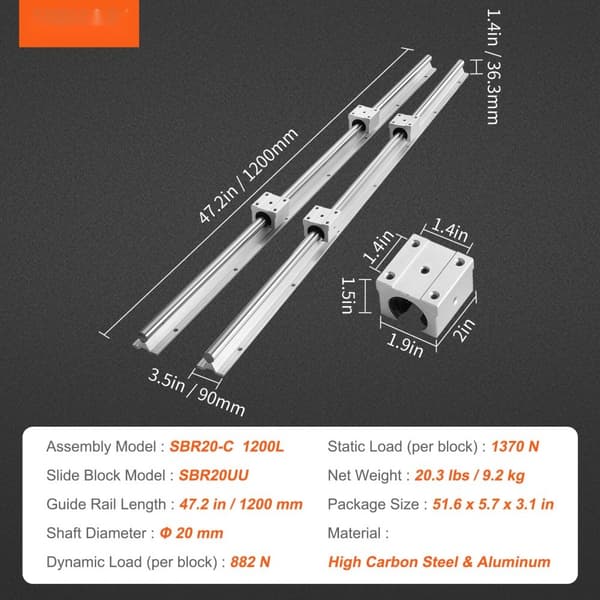

Tekniset tiedot:

• Mallinumero: SBR20-C 1200L


• Slide Block Malli: SBR20UU


• Ohjainkiskon pituus: 47,2 tuumaa / 1200 mm


• Akselin halkaisija: Φ20 mm


• Dynaaminen kuormitus (lohkoa kohden): 882 N


• Staattinen kuormitus (lohkoa kohden): 1370 N


• Materiaali: korkeahiilinen teräs ja alumiini


• Asennusreiän etäisyys A: 1,4 tuumaa / 35 mm


• Asennusreiän etäisyys B: 1,4 tuumaa / 35 mm


• Liukupalkin koko (P x L x K): 2 x 1,9 x 1,5 tuumaa / 50 x 48 x 39 mm


• Tuotteen mitat (P x L x K): 47,2 x 3,5 x 1,4 tuumaa / 1200 x 90 x 36,3 mm


• Pakkauksen koko (P x L x K): 51,6 x 5,7 x 3,1 tuumaa / 1310 x 145 x 80 mm


• Nettopaino: 20,3 lbs / 9,2 kg

Manuaali: Lataa linkki:
