SBR Lineaarinen ohjauskiskosarja

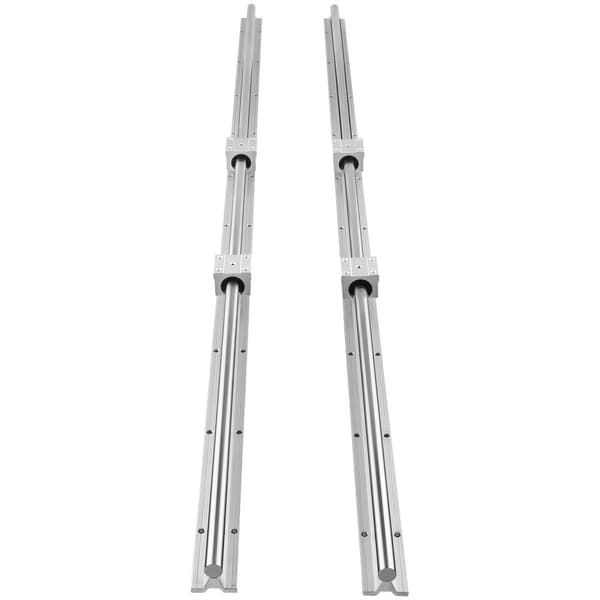

SBR16-1500 mm lineaarinen liikeohjauskiskosarja sisältää 2 x 59 tuumaa/1500 mm pitkät SBR16 ohjauskiskot ja 4 x SBR16UU liukukappaletta. Dynaaminen kuormitus per lohko on 774 N ja staattinen kuorma per lohko on 1180 N.

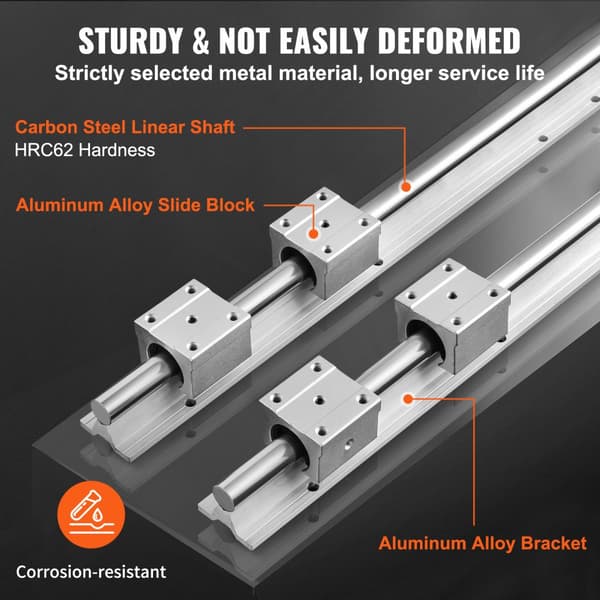

Kestävä ja pitkäikäinen

Lineaarinen kisko on valmistettu korkealaatuisesta hiiliteräksestä ja alumiinista, ja sen kromattu pinta takaa ruosteenkestävyyden ja korkean kestävyyden. Sisäänrakennetut 4 alumiinista liukukappaletta ja kuulalaakerit mahdollistavat sujuvan ja esteettömän liukumisen.

Hiljainen liuku

Alumiiniset SBR-liukukappaleet ja hiiliteräksinen lineaarinen akseli sopivat täydellisesti yhteen. Sisäänrakennettu kuulalaakeri tarjoaa alhaisen kitkaliikkeen ja varmistaa sujuvan, ei-kallistuvan liikkeen, mikä mahdollistaa tehokkaamman työskentelyn.

Suuri tarkkuus

Tarkat pyöreän akselin mitat ja suoruus takaavat suuren tarkkuuden, toistettavuuden ja vakauden sen liikkeessä. Tukevassa alumiinipohjassa ja liukukappaleessa on tarkat kiinnitysreiät, mikä helpottaa käyttäjien luotettavaa asennusta ja liittämistä.

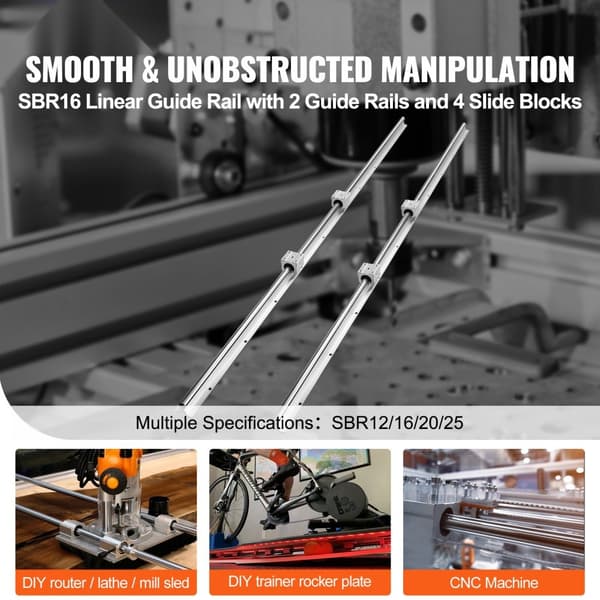

Laaja sovellus

Lineaarinen SBR-kiskosarja on monipuolinen ja soveltuu erinomaisesti kaikenlaisiin suurkuormituksen automaatioihin ja tee-se-itse-projekteihin, kuten reititin-/mylly-/sorvikelkkoihin, 3D-tulostimiin, laserkaiverruskoneisiin, CNC-koneisiin, keinulevyihin jne.

Tekniset tiedot:

• Mallinumero: SBR16-C 1500L


• Liukublokin malli: SBR16UU


• Ohjainkiskon pituus: 59 tuumaa/1500 mm


• Akselin halkaisija: Φ16 mm


• Dynaaminen kuormitus (lohkoa kohden): 774 N


• Staattinen kuormitus (lohkoa kohden): 1180 N


• Materiaali: korkeahiilinen teräs ja alumiini


• Asennusreiän etäisyys A: 1,3 tuumaa/32 mm


• Asennusreiän etäisyys B: 1,2 tuumaa/30 mm


• Liukupalkin koko (P x L x K): 1,8 x 1,8 x 1,3 tuumaa / 45 x 45 x 33 mm


• Tuotteen mitat (P x L x K): 59 x 3,1 x 1,3 tuumaa / 1500 x 80 x 32,2 mm


• Pakkauksen koko (P x L x K): 64,2 x 5,1 x 3,1 tuumaa / 1630 x 130 x 80 mm


• Nettopaino: 15,9 lbs / 7,2 kg
