AB-kulmaliitin 90° M18x1.5 10S

Kulmaliitin - ulkokierre toisella puolella, liikkuva mutteri toisella puolella. Tämä hydraulijärjestelmissä käytetty liitin mahdollistaa putkien vetämisen kanaviin jopa suorassa kulmassa. Saatavilla tuuma- ja metrisellä kierteellä. Saatavilla myös supistusliittimenä. Valmistettu korkealaatuisesta automaattiteräksestä. Päällystetty korroosiosuojatulla sinkkipinnoitteella valkoisella passivoinnilla. Valmistettu taotusta monoblokista. Komponentteja ei ole juotettu! Saatavilla kevyessä L.- ja raskaassa S-versiossa.

Sovellus:

Sitä käytetään laajalti hydraulijärjestelmissä maataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa.

Standardoitu kevyt liitin, jossa on kartiomainen itsetiivistyvä kiinnitys kiristettäessä. Suunniteltu kahden johtimen yhdistämiseen tai muihin liittimiin, joissa on sama kartiojärjestelmä.

Lisätietoja:

Kierteen halkaisija M18X1.5

Ulkohalkaisija [mm]: 17.6-17.9

Sisähalkaisija [mm]: 16.2-16.6

Tekniset tiedot:

font-size: small;">Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)

Käytävän nimellishalkaisija:

Yksi sivulanka: ulkoinen metrinen 18X1.5

Kierre toisella puolella: sisäinen metrinen 18X1.5

Nimellispaine: 630 bar

Versio: heavy

merkintä Castilta: 604216.1

merkintä Rastella Raccordin mukaan: TN119-10S

Parker Ermeton designation: EW10SOMD

merkintä Vitillo-merkinnän mukaan: LME10SFE10S.1

Ruuvikulmanivel

Säädettävä urosliitinkulmaliitin

Kirjoituspaperi mutterilla Tyyppi: Tn 119

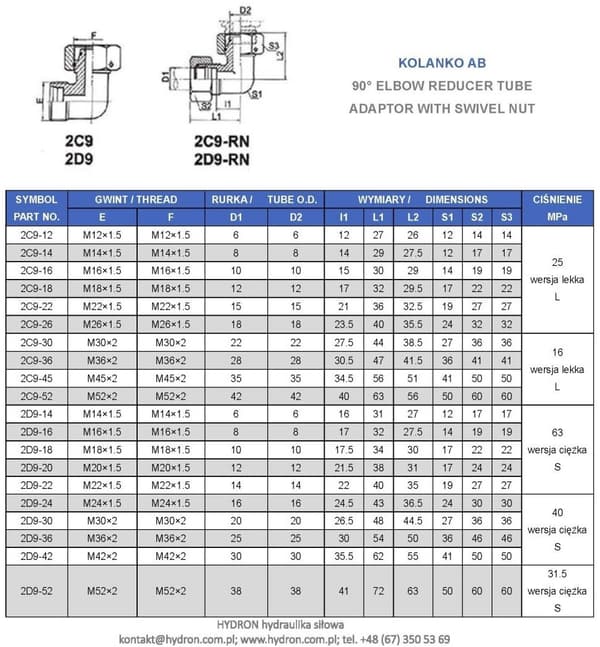

Havainnollistava kuva. Erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
