BB-kulmakappale 90° M30X2 22L

Yhtämittainen kulmakappale

BB-kulmaliitin, metrinen, BB-kulmaliitimen runko metrinen

[ Kulmaliitin BB, metrinen ]

Valmistettu puolalaisen standardin mukaisesti: PN-65/M-73143

Valmistettu DIN-standardin mukaisesti 2353

Kaksi ulkokierteellä varustettu liitin on suosittu liitin, jota käytetään joustavien letkujen ja putkien liittämiseen suorassa kulmassa. Saatavilla sekä tuuma- että metrisellä kierteellä. Valmistettu korkealaatuisesta automaattiteräksestä. Päällystetty korroosionestoaineella, O-sinkkipinnoitteella ja valkoisella passivoinnilla. Elementti on valmistettu taotusta teräksestä (monoblokista). Komponentteja ei ole juotettu!

nimitys Ermetton mukaan : XW 22-L | W22L

Rastelli-Raccordi-merkintä : TN99-22L

merkintä parkerin toimesta: W22LCF

merkintä Castin toimesta: 103810.1

merkintä Vitillo: LME22L.1:n mukaan

symboli: 1C9-30

Kyynarliitintyyppi: Tn99

font-size: small;">Kulmaliitin / EO päättyy 24° kartioon

90 asteen nippa

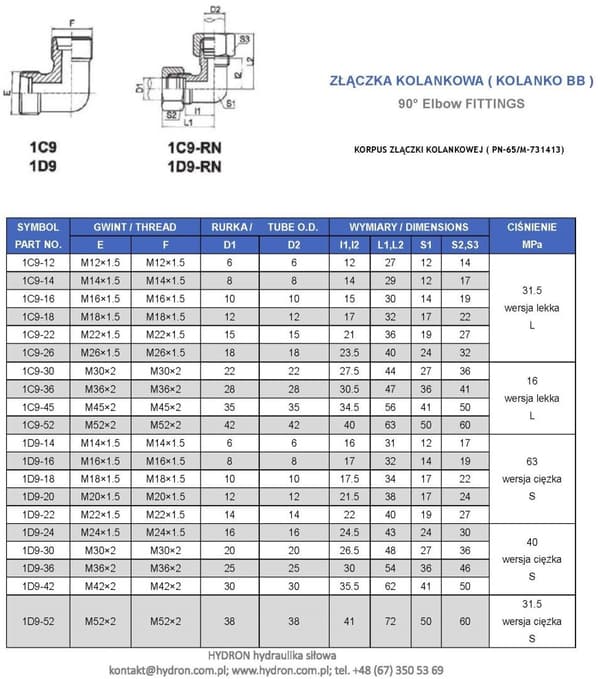

Havainnollistava kuva, erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
