BB-kulmakappale 90° M52X2 38S

Samankokoinen kulmakappale



BB KYYNÄRLIITIN, METRISINEN, BB KYYNÄRLIITIN RUNKO, METRISINEN

[Kyynärpääsovitin BB, metrinen ]

Valmistettu puolalaisen standardin mukaisesti: PN-65/M-73143

Valmistettu DIN-standardin mukaisesti 2353

Kaksokierteinen liitin on suosittu ulkoinen liitin, jota käytetään joustavien letkujen ja putkien liittämiseen suorassa kulmassa. Sitä on saatavana tuuma- ja metrisellä kierteellä. Valmistettu korkealaatuisesta automaattiteräksestä. Päällystetty korroosionestoaineella, O-sinkkipinnoitteella ja valkoisella passivoinnilla. Elementti on valmistettu taotusta teräksestä (monoblokista). Komponentteja ei ole juotettu!

Kulmaliitinrunko tyyppi XW 38 S CF (52x2)

merkintä Ermetton mukaan : XW 38-S | W38S

merkintä Rastelli-Raccordi-merkinnän mukaan : TN99-38S

Valmistajan merkinnät: 103823.1

Vitillo-merkintä: LME38S.1

SYMBOLI: 1D9-52

Kulmaliittimen tyyppi: Tn99

Kulmaliitin / EO-nipat 24° kartiolla

90 asteen nippa

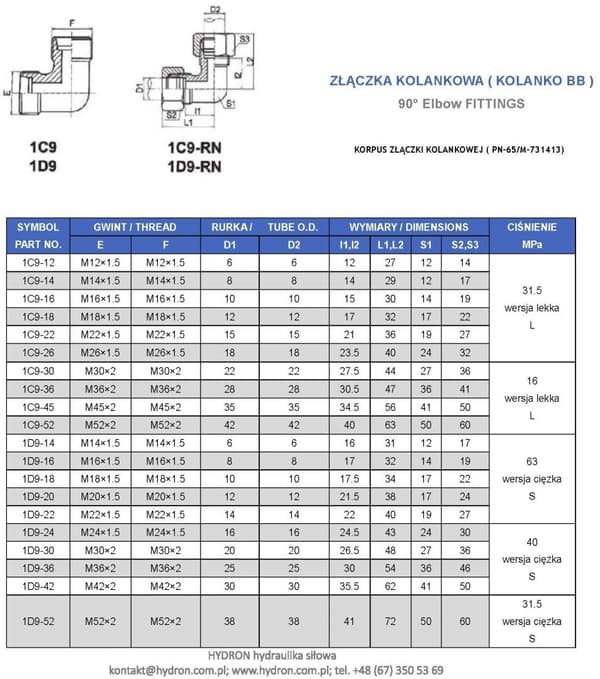

Havainnollistava kuva, erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
