BBB M36x2 25S T-liitin on korkeapaineinen metrinen hydraulinen liitin, joka on suunniteltu erottamaan väliaine tehohydrauliikka-asennuksissa. BBB-merkintä tarkoittaa kolmea identtistä liitosta, joissa on metrinen ulkokierre, kun taas M36x2 määrittää hienon metrisen kierteen halkaisijan ja nousun. Symboli 25S viittaa raskaaseen sarjaan (S – schwere Reihe), joka on DIN 2353 -standardin mukainen ja tarkoitettu käytettäväksi korotetuissa käyttöpaineissa. Tämän tyyppistä T-liitintä käytetään aina, kun on tarpeen jakaa hydrauliikkaöljyn virtaus säilyttäen samalla täydellinen tiiviys ja kestävyys tärinälle ja suurille dynaamisille kuormille.

Valmistusnormi ja -standardi

BBB M36x2 25S T-liitin on valmistettu DIN 2353- ja ISO 8434-1 -standardien mukaisesti, jotka määrittelevät leikkausrenkaalla varustettujen putkiliittimien vaatimukset tehossa hydrauliikka. 25S-sarja on raskaaseen käyttöön tarkoitettu versio, mikä tarkoittaa suurempaa seinämän paksuutta, suurempaa mekaanista kestävyyttä ja kykyä toimia korkeammissa paineissa kuin kevyt sarja (L). M36x2-kierre on hienojakoinen metrinen kierre, jota käytetään teollisuusasennuksissa, rakennuskoneissa ja hydraulijärjestelmissä, jotka vaativat suurta luotettavuutta. Tiivistys saavutetaan leikkausrenkaan ja sopivan holkin ja mutterin avulla, mikä varmistaa kestävän ja varman liitoksen putken ja liitosrungon välillä.

BBB M36x2 25S T-liittimen käyttökohteet

BBB M36x2 25S T-liitintä käytetään tehohydrauliikka-asennuksissa, joissa vaaditaan painelinjan kolmitiehaarautumista. Sitä käytetään maatalous- ja rakennuskoneissa, raskaassa teollisuudessa sekä hydraulisylintereiden ja hydraulisten tehoyksiköiden virransyöttöjärjestelmissä. Tämä elementti toimii... tarkkuusteräsputkia ja sopivia kokoonpanokomponentteja, kuten leikkausrenkaita, letkunippoja ja holkkeja. Sitä voidaan käyttää myös yhdessä muiden Hydronin metristen hydrauliliittimien DIN-valikoiman elementtien kanssa, mikä mahdollistaa täydellisen ja yhteensopivan järjestelmän rakentamisen.

S-sarjan ja L-sarjan väliset erot

Yksi yleinen valintavirhe on 25S-sarjan sekoittaminen kevyen sarjan (L) vastineeseen. S-sarja on suunniteltu korkeampiin käyttöpaineisiin ja sille on ominaista paksumpi seinämä ja suurempi mekaaninen lujuus. M36x2-mallin tapauksessa kierrettä, S-sarja käyttää tähän paineluokkaan sopivia putkihalkaisijoita ja leikkausrenkaita. L-sarjan T-liittimen käyttö paikassa, jossa S-sarjaa vaaditaan, voi johtaa vuotoihin, kierteiden vaurioitumiseen tai jopa koko hydraulijärjestelmän vikaantumiseen. Siksi oikean sarjan valinnalla on suora vaikutus asennuksen turvallisuuteen ja kestävyyteen.

Yleisiä valintavirheitä

Yleisin virhe on väärä kierteiden tunnistus. M36x2-kierre on hienojakoinen metrinen kierre, eikä sitä pidä sekoittaa tuumaisiin BSP-kierteisiin tai NPT. Ne eroavat toisistaan sekä profiilin että tiivistysmenetelmän suhteen. Toinen virhe on 25S-merkinnän poisjättäminen, mikä johtaa väärän leikkausrenkaan tai väärän ulkohalkaisijan omaavan putken valintaan. Käytännössä tämä tarkoittaa kokoonpano-ongelmia ja tiiviyden puutetta. Hydronilla tarjoamme teknistä tukea valittaessa komponentteja, kuten BBB M36x2 25S T-kappaletta, seisokkiaikojen ja kalliiden virheiden välttämiseksi.

Hyödyllisiä tietoja:

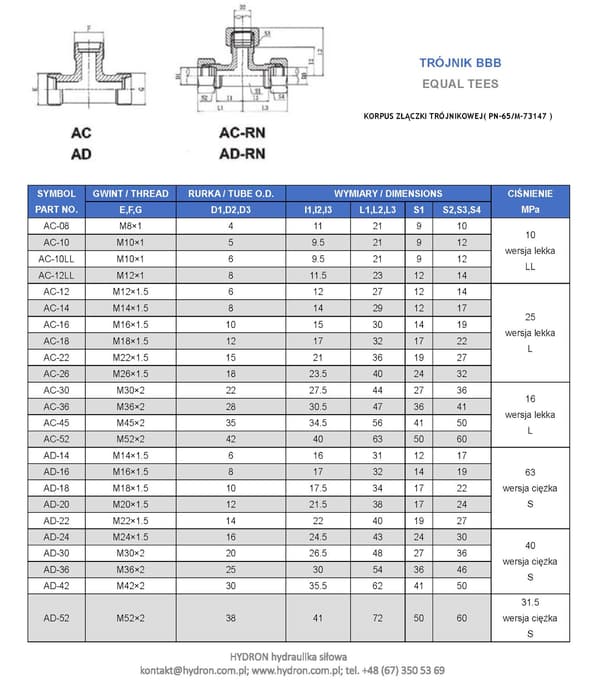

• Kierteen halkaisija M36X2
• Ulkohalkaisija [mm]: 35,6 - 35,9

Tekniset tiedot:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Kierre joka puolella: ulkoinen metrinen M35X2
• Versio: raskas
• Paine: 400 bar
• Nestetyyppi: öljyhydraulinen

Materiaali:

• automaattiteräs, sinkitty
• Valmistettu puolalaisen standardin PN-65/M-73147 mukaisesti
• Voit tilata sarjoja:
• Versio A – T-liitinrunko + 3 x leikkausrengas + 3 x mutteri
• Versio B – T-liitinrunko + 3 x kuulapää + 3 x mutteri
• Ermetto-merkintä: XT 25-S | T25S
• Rastelli-Raccordi-merkintä: TS100-25S
• Valukappaleen merkintä: 103921.1
• Vitillo-merkintä: TME25S.1
• Manuli-merkintä: B89081-36-36
• symboli: AD-36
• T-liitin
• T-liitin / Tasasuuntainen ristiliitin
• TN 100

Laatu ja saatavuus Hydronilla

BBB M36x2 25S T-liitin on valmistettu hiiliterästä korroosiosuojapinnoitteella. Hydronin tuotteet tulevat luotettavilta valmistajilta, jotka täyttävät eurooppalaiset standardit. Suurten varastotasojemme ansiosta useimmat metriset hydrauliliittimet ovat saatavilla välittömästi, mikä lyhentää tilausten läpimenoaikoja ja minimoi seisokkiajan riskin. Tiimimme laaja kokemus tehohydrauliikasta ja käytännön tekninen tietämys mahdollistavat oikean ratkaisun valinnan sekä yksinkertaisiin asennuksiin että edistyneisiin teollisuusjärjestelmiin.

Usein kysytyt kysymykset

Kuinka valita BBB M36x2 25S T-liitin asennukseesi?
Tarkista putken ulkohalkaisija, liitäntäsarja (S tai L), kierretyyppi ja järjestelmän suurin käyttöpaine. Jos olet epävarma, ota yhteyttä tekniseen osastoon.

Sopiiko BBB:n M36x2 25S T-liitin korkeapaineelle?
Kyllä, 25S-sarja on suunniteltu toimimaan korkeammissa paineissa kuin kevyt L-sarja DIN 2353 -standardin mukaisesti.

Mikä on BBB:n M36x2 25S T-liittimen hinta?
Hinta riippuu toimituserästä ja tilattujen kappaleiden määrästä. Voimassa olevan hinnan voi tarkistaa suoraan tuotekortista Hydron-myymälässä.

Onko M36x2-kierre vaihdettavissa BSP-kierteen kanssa?
Ei. M36x2-kierre on hieno metrinen kierre eikä se ole yhteensopiva BSP- tai NPT-kierteiden kanssa.
