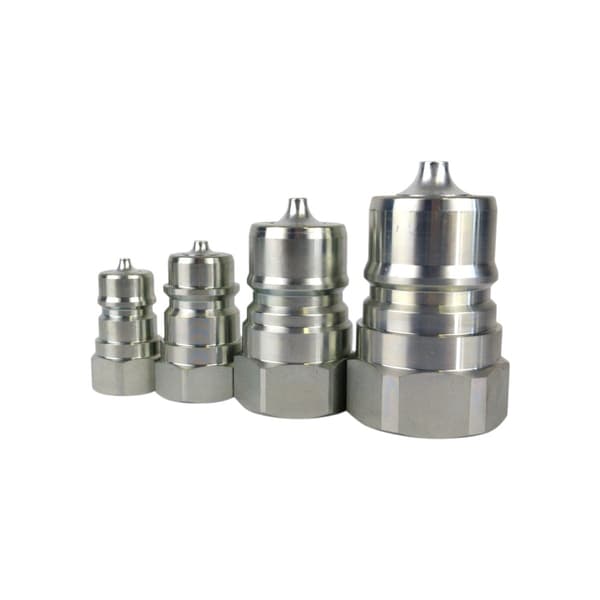

BSP 1/2" lautasliitin, ISO A -tulppa

Lauttaliitin ISO A -standardin mukaisille hydraulijärjestelmille

BSP 1/2" lautasliitin on luotettava elementti hydrauliletkujen nopeaan ja tiukkaan liittämiseen paineistetuissa järjestelmissä. Kestävän ja kulutusta kestävän rakenteensa ansiosta se sopii erinomaisesti maatalouteen, teollisuuteen ja rakennusalalle, joissa koneiden ja laitteiden tiheä kytkentä ja irrotus on tarpeen. Korkealaatuinen työnjälki takaa pitkäikäisen ja ongelmattoman toiminnan myös vaativissa olosuhteissa.

Hydraulinen pikaliitin 1/2 ISO A

ISO A -standardin mukainen 1/2":n naaraspuolinen lautasventtiilillä varustettu hydraulinen pikaliitin on yleiskäyttöinen komponentti, jota käytetään hydrauliikkajärjestelmissä, jotka vaativat huoltolinjojen nopeaa, tiivistä ja turvallista liitäntää. Lautasventtiilin rakenne varmistaa järjestelmän vakaan toiminnan, vähentää nestevuotoja ja mahdollistaa useita liitäntöjä ja irrotuksia käyttöpaineen alaisena. 1/2":n koko tekee pikaliittimestä sopivan käytettäväksi keskikokoisissa ja suurivirtausjärjestelmissä, jotka ovat tyypillisiä maatalous- ja rakennuskoneille, teollisuuslaitoksille ja mobiilihydrauliikalle.

ISO A -tyypin hydraulinen pikaliitin – standardi ja yhteensopivuus

ISO A -standardi Tämä on yksi yleisimmistä hydraulisista pikaliittimistä Euroopassa. Tämä tarkoittaa täyttä mittayhteensopivuutta muiden ISO A -pikaliittimien kanssa valmistajasta riippumatta. Tämä mahdollistaa pistokkeen toiminnan saman standardin mukaisten hylsyjen kanssa, mikä helpottaa huoltoa, järjestelmän laajentamista ja komponenttien vaihtoa. Käytännössä käyttäjät etsivät usein ratkaisuja avainsanalla nopeampi hydraulinen pikaliitin. Tarjottu tuote on mitoiltaan ja toiminnallisesti identtinen ratkaisu ISO A -standardin kanssa, minkä ansiosta sitä voidaan käyttää kustannustehokkaana vaihtoehtona tämän tyyppiseen pikaliittimeen perustuvissa asennuksissa.

Istukkaventtiilin pikaliittimen suunnittelu ja toimintaperiaate

Istukkaventtiilin pikaliittimessä on istukkaventtiili, joka avautuu, kun pistoke kytketään pistorasiaan. Tämä ratkaisu varmistaa:

• hallittu hydrauliikkaöljyn virtaus,

• vähentynyt nestehäviö irrotettaessa,

• vakaa toiminta vaihtelevassa paineessa.

Sienimäistä rakennetta arvostetaan erityisesti mobiilihydrauliikassa, jossa liankestävyys ja luotettavuus vaikeissa käyttöolosuhteissa ovat tärkeitä.

1/2" hydraulisen pikaliittimen käyttö

Hydraulista pikaliitintä ISO A 1/2 käytetään seuraavissa:

• maatalouskoneissa,

• rakennuskoneet,

• mobiilihydrauliikka,

• teollisuusasennukset,

• hydrauliset työkalujen voimansiirtojärjestelmät,

• hydrauliset huoltoletkut.

Yleismaailmallisen ISO A -standardin ansiosta pikaliitintä käytetään usein sekä uusissa asennuksissa että olemassa olevien järjestelmien modernisoinnissa.

Kestävyys ja pitkäikäisyys tehohydrauliikassa

Hydrauliset pikaliittimen komponentit toimivat suoraan hydrauliikkaöljyvirrassa, joten niiden laatu on ratkaisevan tärkeää. Lautaspikaliittimen rakenne varmistaa kestävyyden käyttöpaineelle, tärinälle ja toistuville kytkentä- ja irrotusjaksoille. Tämä on erityisen tärkeää sovelluksissa, joissa pikaliitin on päivittäin käytettävä kulutustarvike.

Muut tehohydrauliikan komponentit

Hydraulinen pikaliitin on osa suurempaa järjestelmää, joten käytännössä se toimii seuraavien kanssa:

• hydrauliletkut,

• kärjet hydrauliikkaletkuille,

• hydrauliset kytkimet,

• hydrauliset adapterit,

• hydraulisia pikaliittimiä muissa kokoluokissa.

Näiden elementtien luonnollinen yhdistelmä mahdollistaa täydellisten ja vuotamattomien hydrauliikkajärjestelmien rakentamisen.

Tekniset parametrit

• Tyyppi: Hydraulinen lautasliitin

• Standardi: ISO A

• Nimelliskoko: BSP 1/2"

• Versio: Sisäinen tulppa

• Työväline: Hydraulinen Öljy

• Käyttökohde: Voima- ja mobiilihydrauliikka

• Kiinnitys: Pikakiinnitys/irrotus

• Suunniteltu maatalous- ja teollisuuskoneiden hydraulijärjestelmiin.

• Korroosionestosuojaus – Zn-Fe (Cr III) pinnoite.

• Kompakti ja kevyt muotoilu (0,15 kg).

Tekniset tiedot.

• Standardi: ISO 7241-1 A

• Materiaali: sinkitty teräs

• Kierretyyppi: Sisäinen BSP-kierre

• Standarditiiviste: NBR

• Valinnaiset tiivisteet: FKM, FFKM, EPDM

• Käyttölämpötila: -25 °C - +100 °C

• Käyttöpaine: 160–350 bar

• Merkintä: PAV1.1313.003

Huomautus: Paineenalainen liitos ei ole sallittu

DNP-merkintä: PAV

Nopeampi merkintä: ANV

Stukan merkintä: BIR
