Löydä vankka ja kätevä tapa suojata ovesi tehokkaasti ja hallita helposti pääsyä niihin.

Spreest-elektroninen lukko on yhdistelmä korkealaatuista valmistusta (metalli, vedenpitävä IP66-kotelo) ja modernia RFID-tunnistustekniikkaa (EM 125 kHz -kortit).

Autonomisen toiminnan ja Mastercard-tuen ansiosta valtuutusten konfigurointi ja hallinta on intuitiivista ja yksinkertaista. jokapäiväiseen käyttöön.

Tämä kompakti ohjain sopii täydellisesti ovenkarmiin ja mahdollistaa turvallisen pääsyn sekä kotiisi että yritykseesi, varastoosi tai muuhun tilaan.

Tärkeimmät ominaisuudet

1. Autonominen pääsynhallinta: Ei tarvita lisäohjausyksiköitä - kaikki asetukset ja tiedot tallennetaan itse laitteeseen.

2. Vedenpitävä metallikotelo (IP66): Täydellinen ulkokäyttöön, takaa kestävyyden sateelle, kosteudelle ja erilaisille sääolosuhteille.

3. Tuki 3000 kortille: Suuri käyttäjäkapasiteetti - ihanteellinen yrityksille, varastoille tai tiloille, joissa on paljon työntekijöitä tai vieraita.

4. Mukana toimitettava hallintokortti (Master Card): Tarjoaa nopean ja intuitiivisen mahdollisuuden lisätä tai poistaa käyttöoikeuksia ilman monimutkaista ohjelmointia.

5. Salpatila: Mahdollistaa oven pitämisen auki koko ajan (esim. tavaroita tuotaessa tai huoltotöiden aikana).

6. Kolmivärinen LED-merkkivalo: Ilmoittaa nopeasti laitteen nykyisen tilan (punainen/keltainen/vihreä), joten tiedät, onko lukko lukittu, ohjelmointitilassa vai avattu.

7. Laajat liitäntävaihtoehdot: Laite toimii erilaisten virtalähteiden (9–24 V DC), sähköisten vastalukkojen (NO/NC) kanssa ja toimii myös poistumispainikkeen (REX) kanssa – tämä takaa joustavan asennuksen erilaisiin tiloihin.

8. Käyttöturvallisuus: Lukossa on sisäänrakennettu suojaus (mukaan lukien 1N4004-diodi) ylijännitesuojana. Voit käyttää laitetta turvallisesti ammattimaisissa kulunvalvontajärjestelmissä.

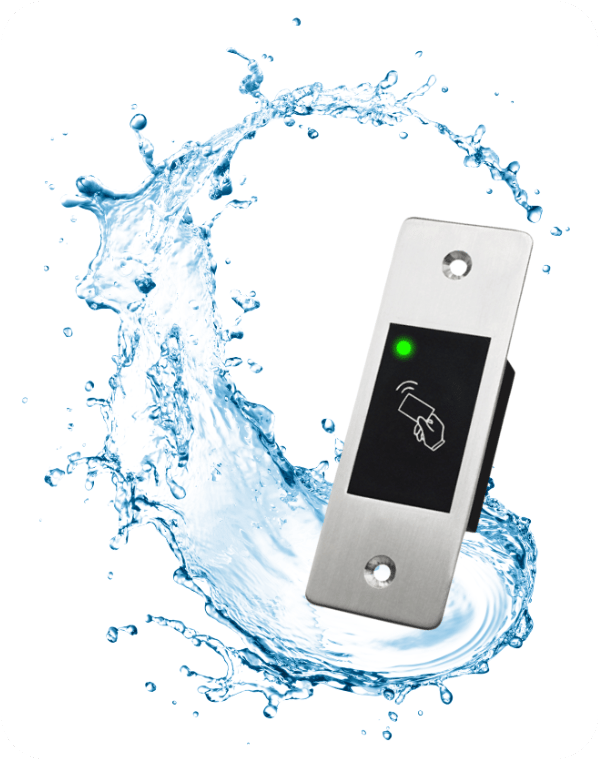

IP66-vedenpitävä

IP66-vedenpitävä kotelo tarjoaa luotettavan suojan sateelta, kosteudelta ja pölyltä, joten se on erinomainen valinta asennettavaksi ulko-oven karmeihin. Tukevan metallirakenteen ja erikoistiivisteiden ansiosta laite säilyttää täyden toimivuutensa säästä riippumatta, mikä takaa turvallisuuden ja jatkuvan käytön.

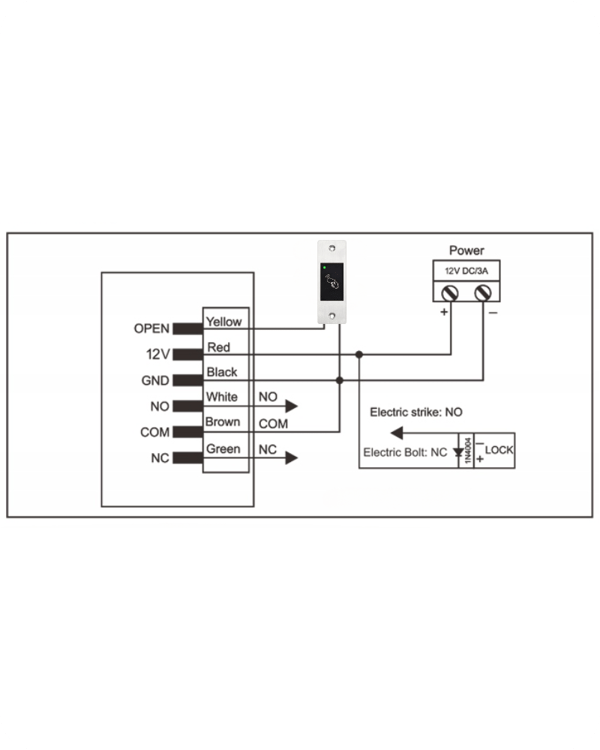

Liitäntäkaavio

Laite tukee monia toimintoja yksinkertaisten ja joustavien liitäntävaihtoehtojen ansiosta. Alla on kuvaus jokaisesta johtimesta, sen symbolista ja käytöstä - sekä vakio- että erikoisvirtalähteessä (kulunvalvonnan virtalähde).

Lukon johtimen kuvaus:

Keltainen - AUKI - Poistumispyyntöpainikkeen tulo (REX - Poistumispyyntö) - Mahdollistaa oven avaamisen sisältäpäin.

Punainen - 12V - Laitteen virtalähde 9-24V DC (yleensä 12V DC)

Musta - GND - Maadoitus - yhteinen virtalähteelle ja releelle.

Valkoinen - NO - Normaalisti avoin relekontakti - Käytetään esim. NO-tyyppisille sähköisille iskuille.

Ruskea - COM - Yhteinen relelinja - Tarpeellinen, kun laitteita kytketään NO- tai NC-liittimeen.

Vihreä - NC - Normaalisti avoin Suljettu relekontakti - Käytetään esim. NC-sähkömagneettisille lukoille.

Esimerkkisovellus

Laite mahdollistaa erilaisten kulunvalvonnan elementtien ohjaamisen:

Uloskäyntipainike (REX): Painattaessa se avaa oven sisältäpäin - kätevä toimistoissa, varastoissa jne.

→ Liitetty OPEN-liittimeen (keltainen).

Virtalähde: Voidaan liittää tavalliseen 12 V DC -virtalähteeseen tai erityiseen kulunvalvonnan virtalähteeseen syöttö (DC 12V/3A).

→ 12V (punainen) ja GND (musta) liittimet.

Sähköinen vastalukko: Laite avaa lukon luettuaan voimassa olevan kortin tai sormenjäljen.

→ Liitetty NO:n (valkoinen) ja COM:n (ruskea) kautta.

Sähkölukko / sähkösalpa (sähköpultti): Käytetään lasi- tai metallioville - toimii suljetussa tilassa.

→ Liitetty NC:n (vihreä) ja COM:n (ruskea) kautta.

Tärkeää

*Kun liitetään **vakiovirtalähteeseen**, on asennettava suojadiodi. 1N4004 (sisältyy pakkaukseen).

Tämä suojaa laitetta vaurioilta.

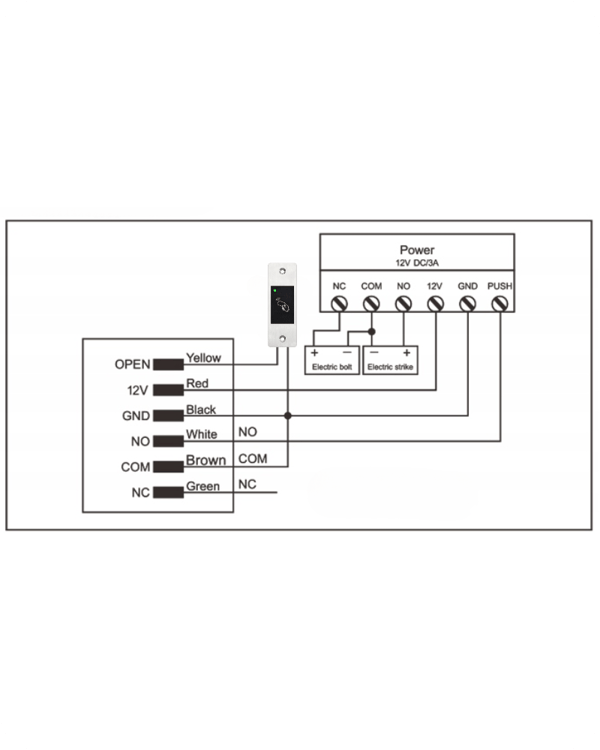

*Käytettäessä erikoistunutta kulunvalvonnan virtalähdettä diodia ei tarvita, ja liitäntä tehdään suoraan sopiviin virtalähteen liittimiin (NC, NO, COM, PUSH jne.).

Tämän yleismaailmallisen kytkentäkaavion ansiosta laitetta voidaan käyttää sekä yksinkertaisissa kotiasennuksissa että ammattimaisissa kulunvalvontajärjestelmissä yrityksissä, varastoissa, kouluissa ja muissa tiloissa.

Tekniset tiedot

• Käyttäjäkapasiteetti: 3000 korttia
• Virtalähteen jännite: 9–24V DC (vakio, stabiloitu)
• Hiljainen virta: ≤25mA
• Päivitetty virta: ≤100mA
• Läheisyyskortinlukija:
• EM-teknologia - läheisyyskortti 125KHz
• Lukuetäisyys – Noin 2 cm
• Liitännät: Relelähtö, poistumispyyntöpainike (REX)
• Rele:
• Releen toiminta-aika – 0–99 sekuntia (oletus 5 sekuntia)
• Relelähdön kuormitus – Maksimi 2A
• Käyttölämpötila: -25℃ ~ 60℃ (-13℉ ~ 140℉)
• Käyttökosteus: 20 %RH ~ 98 %RH
• Vedenpitävyysluokka: IP66
• Väri: Hopea ja musta
• Materiaali: Sinkkiseoksella päällystetty piirilevy

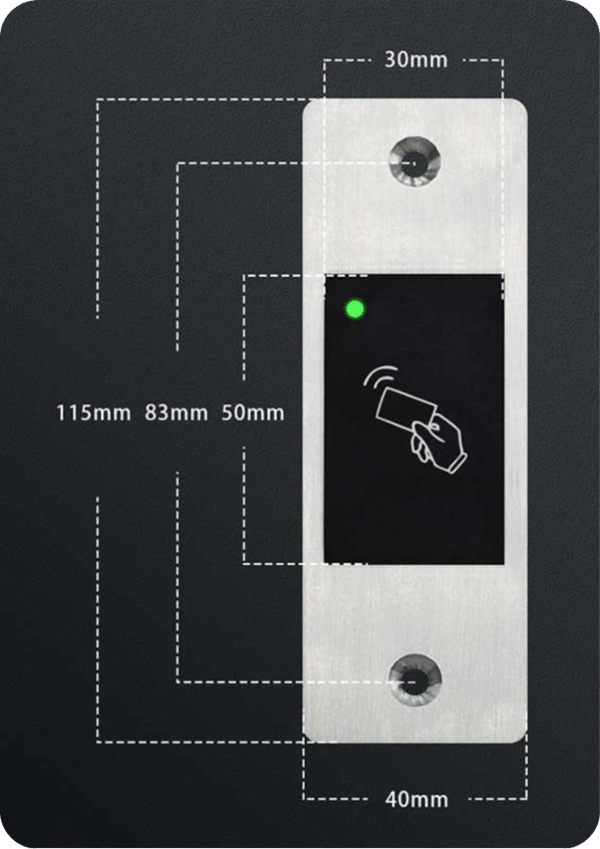

• Mitat: 115 mm x 40 mm x 30 mm
• Laitteen paino: 105 g

Setti sisältää

• 1x S99 E1 elektronisen lukon
• 1x MasterCard -käyttöoikeuskortin
• 1x Lisävarustesarjan Kokoamisohjeet
• 1x Käyttöopas

Puolankieliset sähköiset ohjeet saatavilla ladattavasta liitteestä. Löydät ne tuotekuvauksemme alta.
