Tekniset tiedot:

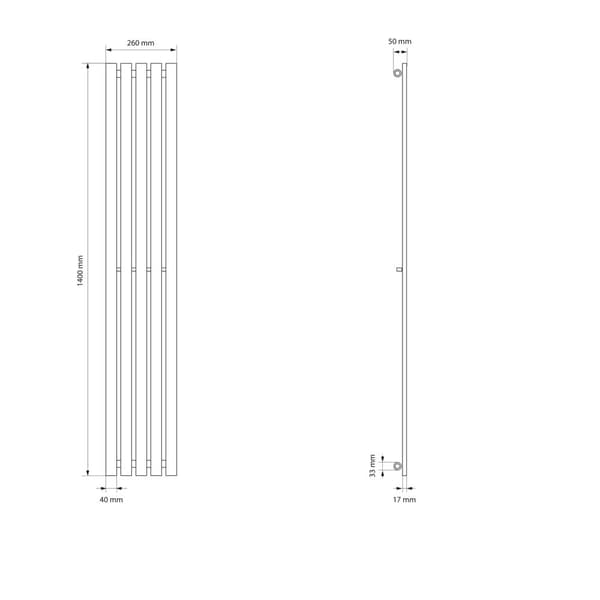

Leveys (mm): 260
Korkeus (mm): 1400
Lamellien lukumäärä: 5
Liitokset (mm): 50
Säleikön mitat: 40x17x1,5
Profiili: R33x1.5
Väri: Valkoinen
Teho 75/65/20°:ssa: 492
Pystysuorat neliöprofiilit: 70 x 11 mm
Vaakasuuntaiset kansiprofiilit: 28 mm
Liitäntäkierre: G1/2"
Liitäntämitta: 50 mm
Suurin käyttöpaine: 5 bar
Testipaine: 6,5 bar
Etäisyys seinästä: n. 6,5 cm
Erikoistavarat
Alkuperäinen pakkaus

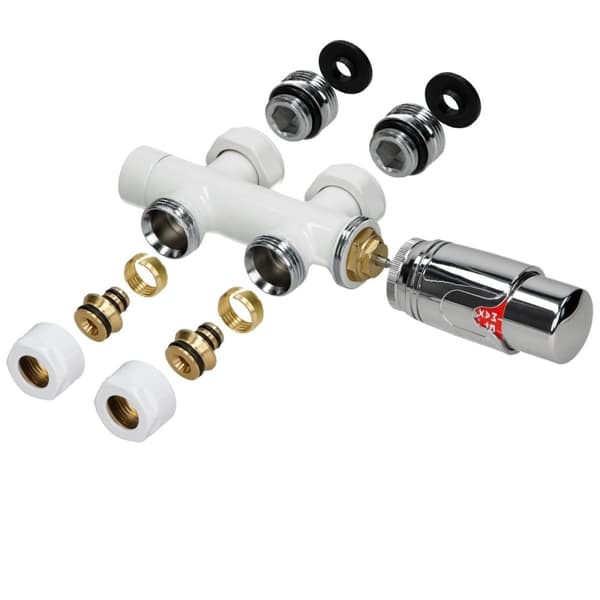

Liitäntäsarja

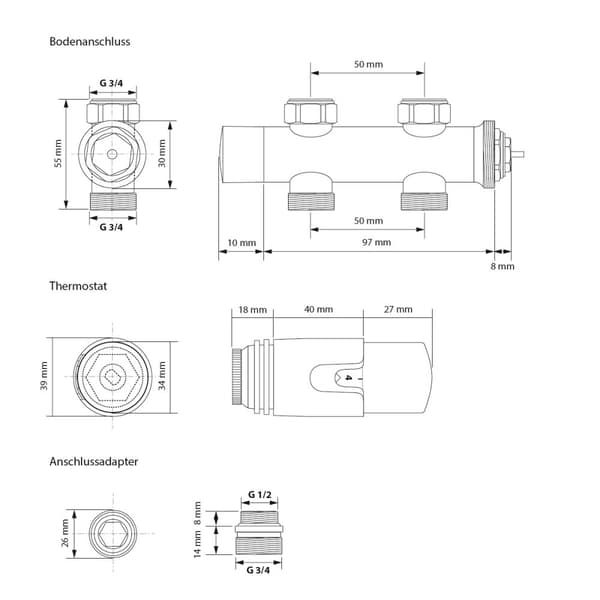

50 mm:n putkiväleille Keskiliitäntä
Monilohkoinen kahden putken liitos
max. käyttöpaine 10 bar
Maks. käyttölämpötila 110 °C
Voidaan käyttää suorassa läpivientimuodossa
Esisäädettävä venttiilipesä sisältäen jakoavaimen
Väri: valkoinen
pakkassuoja-asennolla
5 tasoa säädettävissä
Kaksiputkiseen lämmitysjärjestelmään
Liitäntäkierre patterille 1/2" vapaasti pyörivällä mutterilla.
Putkiliitäntä ulkokierteellä G 3/4'', jossa on kartio puristussarjan liitäntää varten.
Säädettävissä hydraulista tasapainotusta varten
nesteanturilla (hydrosensorilla)
Asetusarvoalue: 0-30 °C
0-asennolla ja pakkassuojalla
Pakkassuoja säädettävissä 6 °C:n lämpötilaan
Pattereille, joissa on meno- ja paluuvirtaus

Toimituksen laajuus:

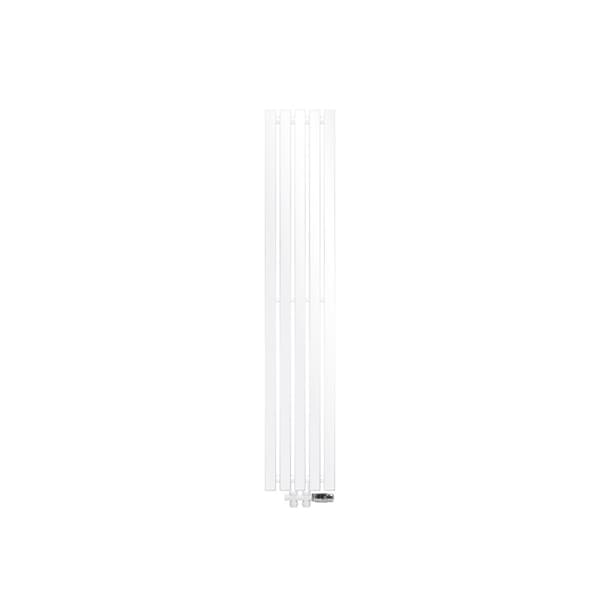

Suunnittelupatteri
Termostaatti keskiliitäntäsarjalla Lattialiitäntä / suoraan läpi menevä versio - jos putket tulevat ulos lattiasta.
Ilmanpoistoventtiili
Sulkutulppa

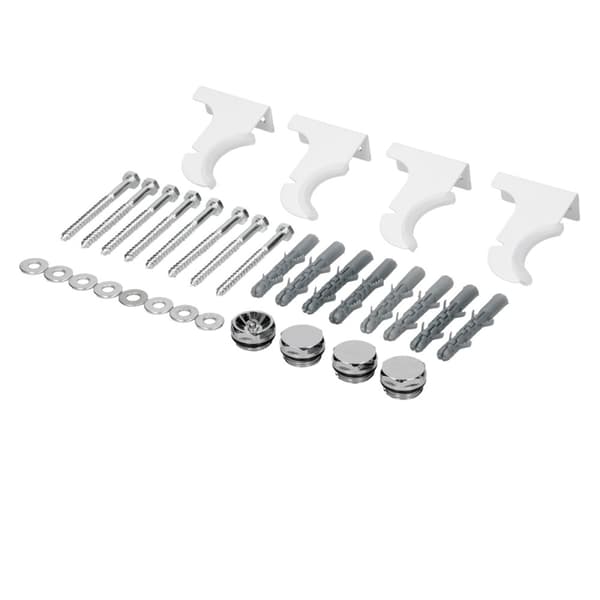

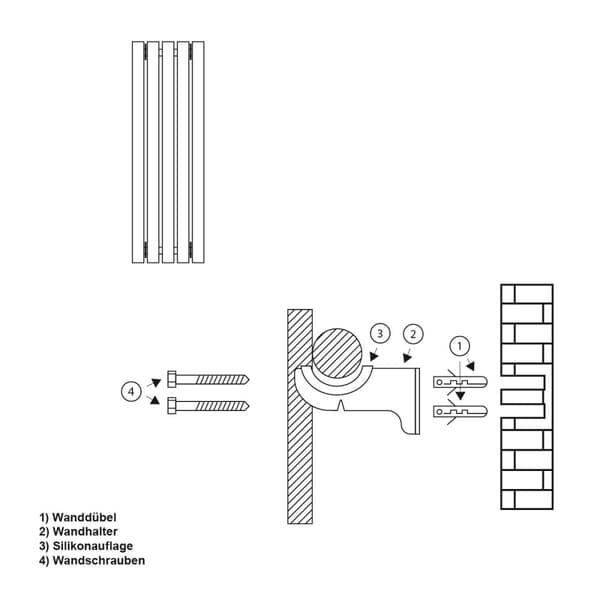

Seinäasennussarja
Asennusohjeet
