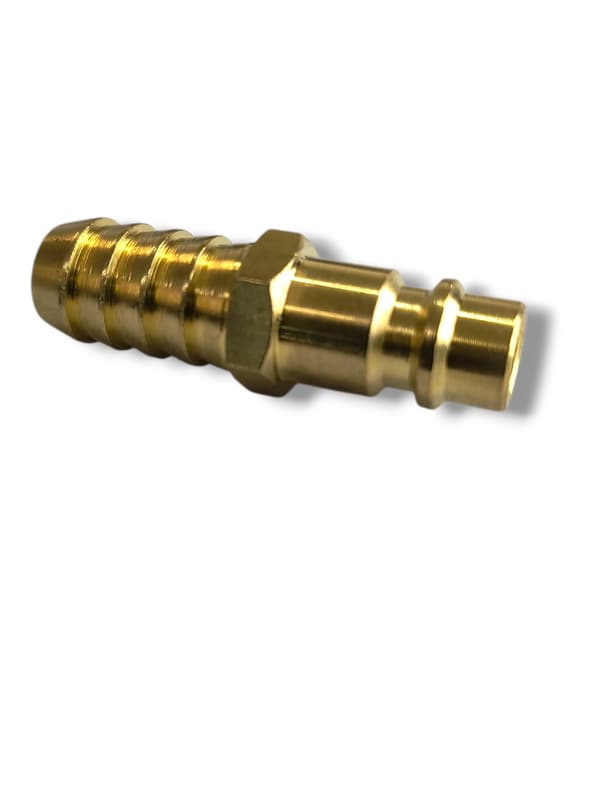

Pikaliitin 1/2" letkulle - 13 mm

Mikä on pikaliitin 1/2" letkulle - 13 mm?

Pikaliitin 1/2" (13 mm) letkulle on pneumaattisen järjestelmän komponentti, joka mahdollistaa paineilmaletkun nopean ja tiiviin liittämisen pikaliitinpistokkeisiin. Tätä komponenttia käytetään työpajoissa, teollisuuslaitoksissa ja kaikkialla, missä käytetään kompressorilla toimivia pneumaattisia työkaluja. Pikaliittimen ansiosta letku voidaan liittää nopeasti ilman työkaluja tai asennuksen purkamista. Tämä elementti on varustettu liittimellä, joka on suunniteltu 1/2 tuuman (noin 13 mm) halkaisijaltaan olevan letkun asentamiseen. Tämä liitäntätapa mahdollistaa letkun pysyvän kiinnityksen puristimella tai letkuklemmarilla, mikä varmistaa tiiviyden ja irtoamisen kestävyyden paineistetun käytön aikana.

Pneumaattisen tulpan suunnittelu ja käyttö

Pneumaattinen pikaliitin koostuu työosasta, joka toimii vuorovaikutuksessa pikaliitinpistokkeen lukitusmekanismin kanssa, ja liittimestä paineilmaletkun kiinnittämistä varten. Kun tulppa työnnetään pikaliitinpistokkeeseen, elementti lukittuu automaattisesti pistorasiassa sijaitsevan kuulamekanismin avulla. Samalla paineilmavirta avautuu, mikä mahdollistaa välittömän virransyötön kytkettyyn työkaluun tai laitteeseen. Järjestelmä irrotetaan vetämällä pikaliitinpistokkeen holkkia taaksepäin. Mekanismi vapauttaa lukon ja istukassa oleva venttiili sulkee ilmavirran. Tämä ratkaisu varmistaa, että järjestelmä pysyy tiiviinä ja turvallisena käyttää.

Käyttö paineilmajärjestelmissä

1/2" letkun pikaliitintä käytetään monissa pneumaattisissa järjestelmissä. Sitä käytetään yleisesti autokorjaamoissa, tuotantolaitoksissa, konepalveluissa ja maatiloilla. Tämä elementti mahdollistaa pneumaattisten työkalujen, kuten iskuvasaroiden, puhalluspistooleiden, maaliruiskujen ja muiden paineilmakäyttöisten laitteiden, letkujen nopean liittämisen. Suurempaa ilmavirtausta vaativissa asennuksissa käytetään suurempihalkaisijaisia ​​letkuja, joten 1/2" letkuliitin valitaan usein raskaissa pneumaattisissa järjestelmissä.

Yhteensopivuus pneumaattisten pikaliittimien kanssa

Tämän tyyppinen tulppa toimii sopivien pikaliitinpistokkeiden kanssa, joita käytetään pneumaattisissa järjestelmissä. Monet korjaamot käyttävät standardia, joka tunnetaan nimellä Type 26 -tulppa, joka on suosittu ratkaisu paineilmajärjestelmissä. Komponenttien standardoinnin ansiosta se on mahdollista käyttää useiden valmistajien pistokkeita ja pistorasioita yhdessä pneumaattisessa järjestelmässä. Tämä ratkaisu mahdollistaa paineilmajärjestelmän helpon laajentamisen ja asennuskomponenttien nopean mukauttamisen ilman, että koko järjestelmää tarvitsee vaihtaa.

Missä pikaliittimiä käytetään? Pneumaattiset

Tämän tyyppiset elementit ovat paineilmajärjestelmien peruslaitteita. Ne mahdollistavat letkujen nopean liittämisen kompressoriin ja ilmanjakelupisteisiin työpajoissa. Teollisuudessa niitä käytetään tuotantolinjoilla ja automaatiolaitteita syöttävissä pneumaattisissa järjestelmissä. Pikaliittimien käyttö lyhentää merkittävästi työkalujen kytkentäaikaa, vähentää ilmahävikkiä ja parantaa työergonomiaa työpajassa tai tuotantolaitoksessa.

Tekniset parametrit

• Elementtityyppi: Pneumaattinen pikaliitin
• Käyttötarkoitus: Paineilmajärjestelmät
• Liitintyyppi: Letkuliitin
• Letkun halkaisija: 1/2 tuumaa (13 mm)
• Käyttökohde: kompressorit, pneumaattiset järjestelmät, pneumaattiset työkalut
• Liitintyyppi: pneumaattinen pikaliitin
• Käyttöpaine: 0-35 bar, Parametrit:
• Kapasiteetti = 1000 l/min
• Tulopaine = 6 atm.
• Painehäviö = 0,5 atm.

Hydronin neuvoa-antava osasto

Pneumatiikkajärjestelmän komponenttien oikea valinta on ratkaisevan tärkeää sen tehokkuuden ja käyttöturvallisuuden kannalta. Suurempien halkaisijaltaan olevien putkien tapauksessa kannattaa käyttää sopivia pikaliittimet ja -pistorasiat riittävän ilmavirran varmistamiseksi. Oikeiden komponenttien käyttö voi vähentää painehäviöitä ja parantaa pneumaattisten työkalujen suorituskykyä. Hydronin asiantuntijat auttavat oikeiden komponenttien valinnassa. Pikaliittimet, letkut ja paineilmajärjestelmän komponentit mahdollistavat tehokkaan ja luotettavan pneumaattisen järjestelmän luomisen käyttäjän tarpeisiin räätälöitynä.

Yhteensopivuus

• RECTUS 25
• RECTUS 1600/1625
• TEMA 1600
• CEJN 320
• JWL 520 + JWL 530
• RECTUS-merkintä: 26SF TF13 MXX

UKK – Usein kysytyt kysymykset

Mille letkulle 1/2" letkun pikaliitin on suunniteltu?
Elementti on suunniteltu pneumaattisille letkuille, joiden halkaisija on 1/2 tuumaa eli noin 13 mm.

Kuinka kiinnittää letku pneumaattiseen pistokkeeseen
Letku tulee työntää pistokkeen liittimeen ja kiinnittää kiristimellä. puristin tai kiinnitin varmistaaksesi tiiviin ja kestävän liitoksen.

Missä pneumaattisia pikaliittimiä käytetään?
Näitä elementtejä käytetään paineilmajärjestelmissä työpajoissa, teollisuuslaitoksissa ja pneumaattisten työkalujen liittämiseen kompressoreihin.
