AA Suora naarasliitin - Metrinen

Suora naarasliitin - pyörivä mutteri, jossa metriset kierteet molemmilla puolilla. Standardoitu kevyt liitin, jossa on kartiomainen itsetiivistyvä puristin kiristettäessä. Suunniteltu kahden linjan yhdistämiseen tai yhdistämiseen muihin liittimiin, joissa on sama kartio. Käyttö: Tuotetta käytetään erilaisissa hydraulijärjestelmissä, kuten rakennuskoneissa, maatalouskoneissa ja tuotantolinjoissa. Se on tarkoitettu ammattilaisille, jotka etsivät luotettavia ratkaisuja tehohydrauliikan alalla. Sitä käytetään laajalti hydraulijärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa.

Hyödyllistä tietoa:

• Kierteen halkaisija M12x1.5 mitattuna työntömitalla:
• Ulkohalkaisija [mm]: 11.6 - 11.9
• Sisähalkaisija [mm]: 10.2 - 10.6

Tekniset parametrit:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Kierre toisella puolella: sisäinen metrinen 12x1.5
• Kierre toisella puolella: sisäinen metrinen 12x1.5
• Versio: kevyt
• Paine: 315 BAR
• Nestetyyppi: hydrauliikkaöljy
• Rakenne: DIN 2353 -standardin mukaisesti
• Materiaali: automaattiteräs korroosionestoaineella
• Merkinnät:
  • Ermetton mukaan: GZ 6-L | GZ06L
  • Rastelli-Raccordi: TN498-6L
  • Cast: 603504
  • Vitillo: AFE06L
• Symboli: 3C-12
• Englanninkielinen nimi:Suora kytkentä pyörivällä mutterilla
• Suoran kytkimen tyyppi: Tn 498

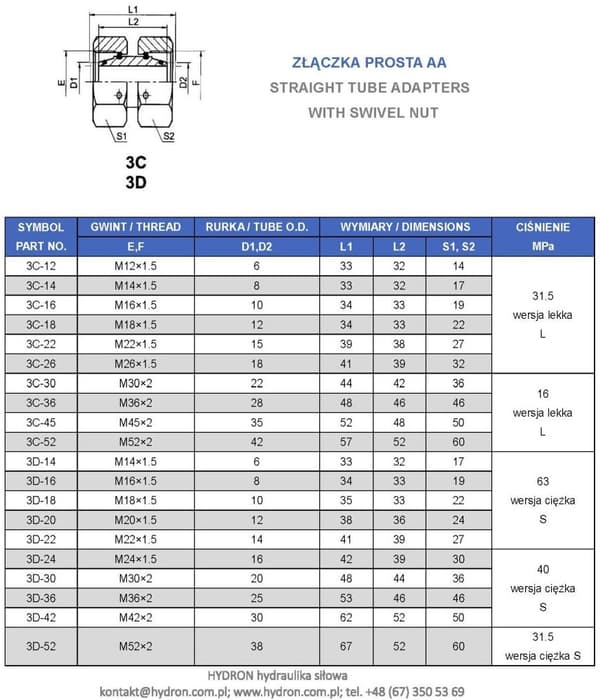

Huomautus: Tämä kuva on vain havainnollistava - teknologisten prosessien erojen vuoksi kytkentä voidaan toimittaa hieman eri ulkonäössä.
