AA M30X2/M30X2 22L Kytkin

AA Suora Kytkinrunko - Metrinen Kytkin

AA Suora Kytkin on korkealaatuinen tehohydrauliikassa käytettävä komponentti, joka mahdollistaa hydrauliikkalinjojen turvallisen ja kestävän liittämisen. Tarkan valmistuksensa ja korroosionkestävien materiaalien käytön ansiosta kytkin varmistaa tiiviyden ja pitkän käyttöiän vaativissa käyttöolosuhteissa.

Käyttökohde:

Käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa. Standardoitu liitin, kevyt versio, jossa kartiomainen itsetiivistyvä kiristys kiristettäessä. Suunniteltu kahden johtimen yhdistämiseen tai yhdistämiseen muihin liittimiin, joissa on sama kartio.

Hyödyllistä tietoa:

Kierteen halkaisija M30x2 mitattuna työntömittaalla:

• Ulkohalkaisija [mm]: 29,6 - 29,9
• Sisähalkaisija [mm]: 27,4 - 27,8

Tekniset tiedot:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Kierre toisella puolella: sisäinen metrinen kierre 30x2
• Kierre toisella puolella: sisäinen metrinen kierre 30x2
• Versio: kevyt
• Paine: 160 BAR
• Nestetyyppi: hydraulinen öljy
• Materiaali: automaattiteräs korroosionestopinnoitteella
• Valmistettu standardin DIN 2353 mukaisesti
• Suora liitintyyppi: Tn 498

Merkinnät:

• Ermetton mukaan: GZ 22-L | GZ22L
• Rastelli-Raccordi: TN498-22L
• Cast: 603510
• Vitillo: AFE22L
• SYMBOLI: 3C-30

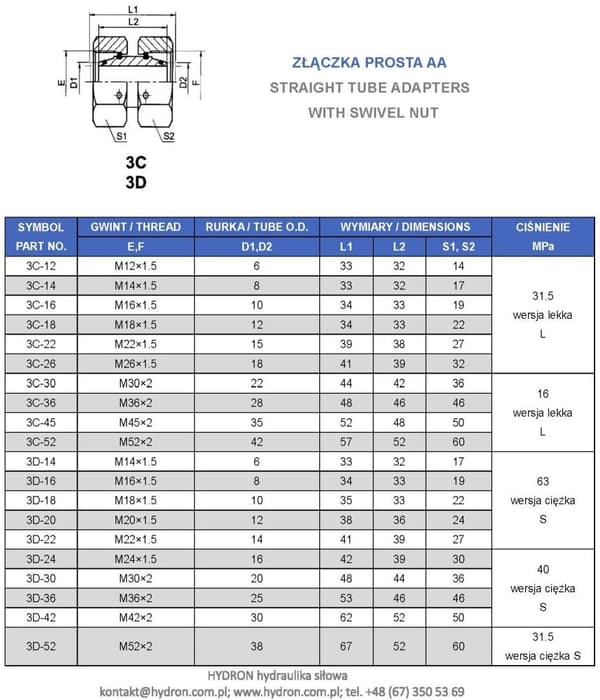

Huomautus: Tämä kuva on vain havainnollistava – erilaisten teknologisten prosessien vuoksi liitin voidaan toimittaa eri ulkonäössä.
