BB suora liitin M36X2 25S

BODY SUORA METRISEN YHDISTYS BB [SUORA METRISEN YHDISTYS]

Valmistettu puolalaisen standardin mukaisesti: PN-65/M-73141

Valmistettu standardin DIN 2353 mukaisesti

Käyttökohteet:
Käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa.
Standardoitu raskaaseen käyttöön tarkoitettu liitin, jossa on kartiomainen itsetiivistyvä kiristys kiristettäessä. Suunniteltu kahden kaapelin liittämiseen tai liittämiseen muihin liittimiin, joissa on sama kartiojärjestelmä.

Hyödyllisiä tietoja:
Kierteen halkaisija M36X2
Ulkohalkaisija [mm]: 35,6–35,9

Sisähalkaisija [mm]: 33,4–33,8

Tekniset tiedot:
Kiinnityskartion kulma: 24° (tyypillinen standardille) Puola)
Toispuoleinen kierre: ulkoinen metrinen kierre 36X2
Toispuoleinen kierre: ulkoinen metrinen kierre 36X2
Versio: raskas
Nimellispaine: 400 bar
Nestetyyppi: hydrauliikkaöljy

Avainsanat: metrinen nippa, BB-liitin, metrinen liitin, suora liitin.

Parker Ermeto -merkintä: G25S

Valukappaleen merkintä: 103521.1

merkintä Vitillo-merkinnän mukaan: AME25S.1

* Suora kytkentä

* Suoran yhdistimen tyyppi: Tn98

* G-suora liitin / EO-kärjet 24°:n kartiolla

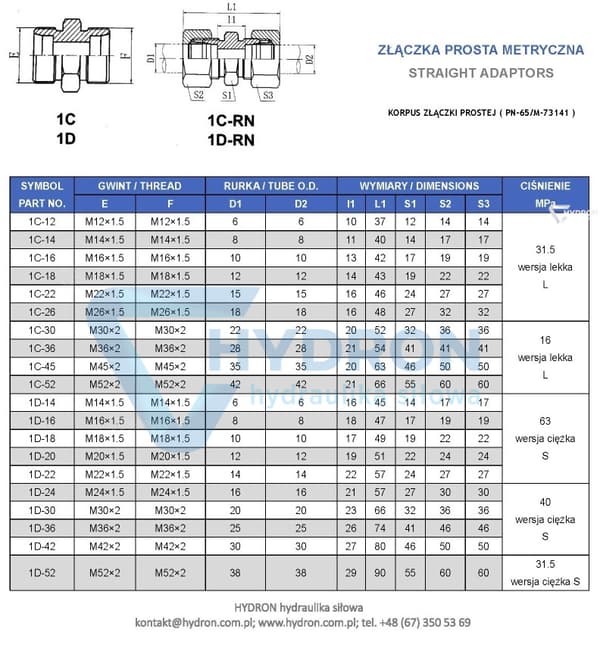

Kuva on vain havainnollistava. Erilaisen teknisen prosessin vuoksi liitin voidaan toimittaa eri visuaalisessa versiossa.
