BB M45X2 suora liitin 35L

BB SUORA LIITINRUNKO [SUORA METRISINEN LIITIN ]

Valmistettu puolalaisen standardin mukaisesti: PN-65/M-73141

Valmistettu standardin DIN 2353 mukaisesti

Käyttökohteet:
Käytetään laajalti hydrauliikkajärjestelmissä maataloudessa, puutarhataloudessa, metsätaloudessa, rakentamisessa ja teollisuudessa.
Standardoitu kevyt liitin, jossa on kartiomainen, itsetiivistyvä kiinnitys kiristettäessä. Suunniteltu kahden johtimen liittämiseen tai liittämiseen muihin liittimiin, joissa on sama kartiomainen järjestelmä.

Hyödyllinen data:
Kierteen halkaisija M45X2
Ulkohalkaisija [mm]: 44,6 - 44,9
Sisähalkaisija [mm]: 42,4 - 42,8

Tekniset tiedot:
Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
Toisen puolen kierre: ulkopuolinen metrinen kierre 45X2
Toisen puolen kierre: ulkopuolinen metrinen kierre 45X2
Versio: light
Nimellispaine: 160 bar
Nestetyyppi: hydrauliikkaöljy

Kokonaispituus 41 mm

Kuusikulmainen 46 mm

Avainsanat: metrinen nippa, BB-liitin, metrinen liitin, suora liitin.

tag tekijä Ermetto : XG 35-L | G35L

tag kirjoittanut Rastelli-Raccordi : TN98-35L

tunniste kirjoittanut Vitillo: AME35L.1

tunniste kirjoittanut CAST : 103512.1

SYMBOLI: 1C-45

* Suora kytkentä

* Suoran yhdistimen tyyppi: Tn98

* Suora G-liitin / EO-päät 24°:n kartiolla

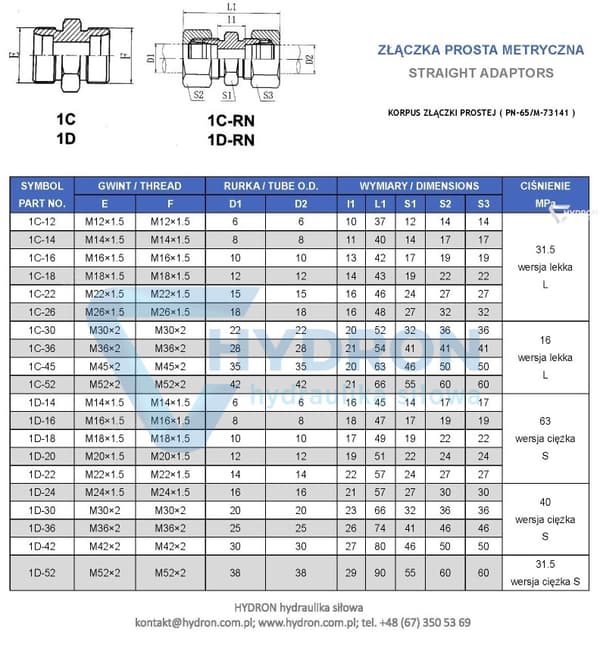

Kuva on vain havainnollistava. Eri valmistusprosessien vuoksi liitin voidaan toimittaa eri versiona. visuaalinen.
