Suora liitin ED 3/4/M30X2 22L

Suora liitin BSP-kierteellä / Urosliitin - BSP-kierre rinnakkain

Liitin kumitiivisteellä, ruuvataan esimerkiksi pumpun, sylinterin, jakajan jne. runkoon. Runkoon ruuvattavaksi tarkoitettu puoli on varustettu ED-tiivisteellä. Toinen puoli on tarkoitettu letkun, mutkan tai muun liittimen ruuvaukseen. Tiivistys tapahtuu, kun se kiristetään itsetiivistyvään kiristyskartioon. Käytetään laajalti hydraulijärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa.

Tekniset parametrit:

• Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
• Rungon puoleinen kierre: ulkokierre tuumakierre BSP 3/4"
• Letkun puoleinen kierre: ulkokierre metrinen kierre 30x2
• Rungon kierteen halkaisija: BSP 3/4"
• Letkun kierteen halkaisija: M30x2
• Liittämismalli: kevyt
• Nestetyyppi: hydrauliikkaöljy
• Materiaali: automaattiteräs, sinkitty

Vaihtoehtoiset nimitykset: L

• Ermetto-merkintä: XGE 22-LR ED
• Rastelli-Raccordi-merkintä: TN92GG-22LR (3/4)

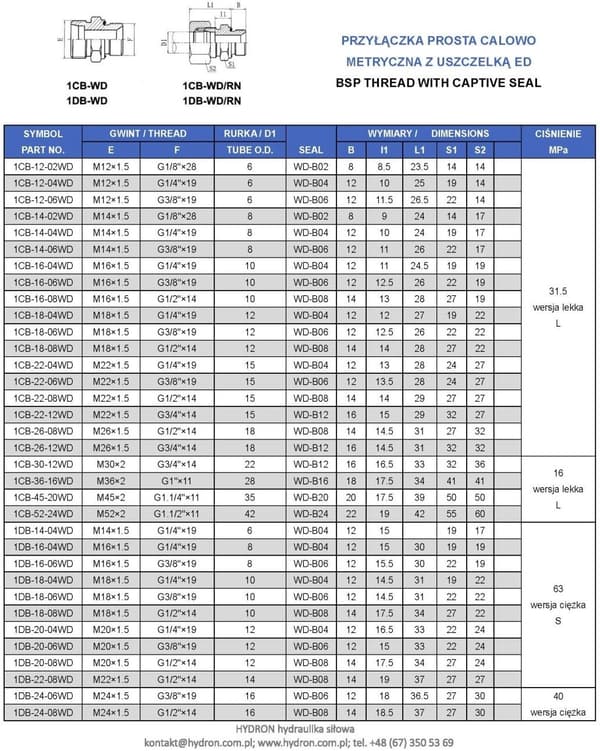

• vaihtoehtoinen merkintä: 1CB-30-12WD
• Valmistusmerkintä: 100310.1
• Vitillo-nimike: AME22LMG12EL.1
• vaihtoehtoinen nimitys: ge22lredomdcf
