Suora liitin ED 3/8/M22X1.5 15L

Käyttö:

Sitä on käytetty laajalti hydraulijärjestelmissä maataloudessa, puutarhanhoidossa, metsätaloudessa, rakentamisessa ja teollisuudessa.
Liitin kumitiivisteellä, ruuvataan pumpun, sylinterin, jakajan jne. runkoon.
Puoli, joka on tarkoitettu ... runkoon ruuvattavassa osassa on ED-tiiviste; tähän kohtaan ei tarvita lisätiivisteitä.
Toinen puoli on tarkoitettu letkun, mutkan tai muun liittimen ruuvaukseen. Tiivistys tapahtuu kiristämällä se itsetiivistävään kiristyskartioon.

Hyödyllisiä tietoja:
BSP-kierteen halkaisija 3/8"
Ulkohalkaisija [mm]: 16,3 - 16,6

Kierteen halkaisija M22x1.5
Ulkohalkaisija [mm]: 21.6 - 21.9

Tekniset tiedot:
Kiinnityskartion kulma: 24° (tyypillinen puolalaiselle standardille)
Rungon puoleinen kierre: ulkokierre tuumaa BSP 3/8"
Letkun puoleinen kierre: ulkokierre metrinen 22x1.5
Liitinversio: kevyt
Nestetyyppi: hydrauliikkaöljy

Materiaali:
Automaattisesti leikattava sinkitty teräs

Materiaali:
Automaattisesti leikattava sinkitty teräs

Ermetton valmistama merkintä: XGE 15-LR 3/8" ED

Rastelli-Raccordin merkintä: TN92GG-15LR (3/8)

Vaihtoehtoinen nimitys: Punainen. ZCWM G -liitäntä 3/8"/22X1.5 CH22

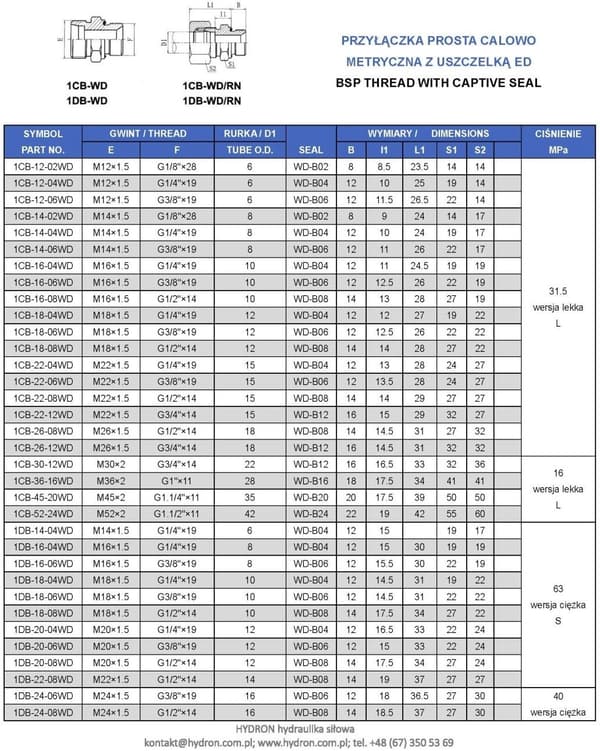

vaihtoehtoinen nimitys: 1CB-22-06WD

Näyttelijän nimitys: 100333.1

nimitys Vitillo:n mukaan: AME15LMG06EL.1

Suora liitos BSP-kierteellä / Urosruuvi liitos - kierre BSP rinnakkainen
