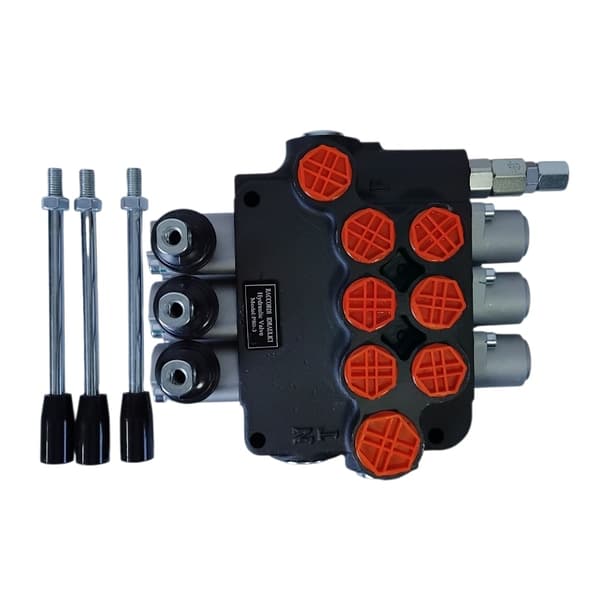

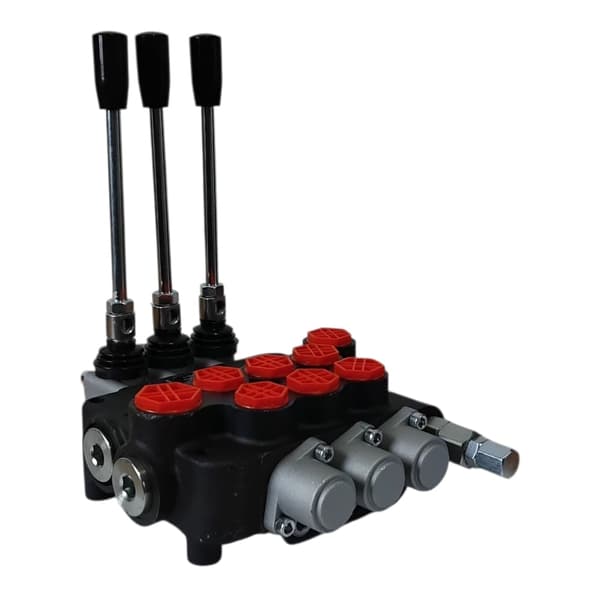

Hydraulinen jakaja 80L 3-osainen monolohko

Mikä on 80L 3-osainen monolohko hydraulinen jakaja?

80L 3-osainen monolohko hydraulinen jakaja on elementti, joka ohjaa öljyn virtausta tehohydrauliikkajärjestelmissä. Sen tehtävänä on ohjata hydrauliöljyn virtaus sopiviin vastaanottimiin, useimmiten hydraulisylintereihin, mahdollistaen työliikkeet koneissa ja laitteissa. Tämän tyyppisiä venttiilejä käytetään aina, kun useiden hydraulipiirien manuaalista ohjausta tarvitaan samanaikaisesti. Kolmen työosan ansiosta käyttäjä voi ohjata kolmea itsenäistä koneen toimintoa yhdestä kompaktista lohkosta.

Monoblokkihydrauliventtiilin rakenne

80L:n hydrauliventtiili on valmistettu monoblokkirakenteella. Tämä tarkoittaa, että koko venttiilirunko muodostaa yhden kompaktin lohkon, mikä lisää merkittävästi sen kestävyyttä ja vähentää mahdollisten vuotojen määrää. Runko sisältää kolme osaa, joita ohjataan manuaalisesti vivulla. Jokaisella osalla on oma virtauksen säätöluisti hydrauliöljy. Vivut ovat jousikuormitettuja, joten ne palautuvat automaattisesti neutraaliasentoon, kun ne vapautetaan. Jakaja on varustettu myös varoventtiilillä ja takaiskuventtiilillä, jotka suojaavat hydraulijärjestelmää ylikuormitukselta ja varmistavat koko järjestelmän vakaan toiminnan.

Hydraulisen jakajan toimintaperiaate

Käytön aikana hydraulipumppu pumppaa öljyä jakajaan, joka sitten ohjaa työaineen sopiviin työportteihin, jotka johtavat sylintereihin. Vivun asennosta riippuen käyttäjä voi ohjata sylinterin liikettä jompaankumpaan suuntaan. Neutraaliasennossa öljyn virtaus pysyy levossa tai ohjautuu edelleen järjestelmän läpi hydraulijärjestelmän suunnittelun mukaisesti. 80L 3-osainen hydraulinen jakotukki mahdollistaa useiden koneen toimintojen samanaikaisen ohjauksen, mikä lisää merkittävästi työtehokkuutta ja käyttömukavuutta.

80L hydraulisen jakotukin käyttökohteet

80 litran minuutissa virtausnopeudella toimivia jakotukkeja käytetään monenlaisissa hydraulisissa koneissa ja laitteissa. Niitä löytyy useimmiten maatalouskoneista, etukuormaajista, kippiperävaunuista, rakennuskoneista ja metsäkoneista. 3-osainen hydraulinen jakotukki soveltuu myös erityyppisille hydraulisille voimayksiköille, korjaamojen ohjausjärjestelmille sekä mobiili- ja teollisuushydrauliikkajärjestelmille. Suuren virtausnopeutensa ansiosta sitä voidaan käyttää tehokkaampien hydraulipumppujen kanssa, mikä varmistaa koko järjestelmän tehokkaan toiminnan.

Käyttöparametrit ja säätövaihtoehdot

80L hydraulinen jakotukki on suunniteltu käytettäväksi järjestelmissä, joissa on korkea käyttöpaine. Sen suurin käyttöpaine on jopa 300 bar, mikä mahdollistaa sen käytön vaativissa tehohydrauliikkajärjestelmissä. Laitteessa on tehtaalla noin 180 bariin asetettu ylivuotoventtiili, jota voidaan säätää. Tämä mahdollistaa jakajan toimintaparametrien säätämisen tiettyyn hydrauliikkajärjestelmään. Jakajan rakenne mahdollistaa yhteensopivuuden sekä yksi- että kaksitoimisten sylinterien kanssa.

Oikean hydraulijakajan valitseminen

Hydraulijakajan valinnan tulisi riippua useista tärkeistä hydrauliikkajärjestelmän parametreista. Tärkeimpiä näistä ovat hydraulipumpun kapasiteetti, työosien lukumäärä, suurin käyttöpaine ja liitoskierteiden tyyppi. Tässä mallissa sylinterien lähtökierteet ovat 1/2 tuumaa, kun taas syöttö- ja paluuliitännät on mukautettu asianmukaisesti suuremman öljynvirtauksen asennuksiin. Sinun tulisi myös kiinnittää huomiota koneessa käytettyjen sylinterien tyyppiin ja jakajaosan toimintaan.

Yleisiä virheitä jakajaa valittaessa

Yksi yleisimmistä ongelmista on jakajan käyttö, jonka virtausnopeus on liian pieni suhteessa hydraulipumpun kapasiteettiin. Tämä voi johtaa järjestelmän tehokkuuden heikkenemiseen ja hydrauliöljyn liialliseen kuumenemiseen. Toinen yleinen virhe on yhteensopimattomat liitäntäkierteet tai varoventtiilin väärä asetus. On myös syytä kiinnittää huomiota hydraulijohtojen oikeaan kytkentään ja komponenttien, kuten hydrauliletkujen, hydrauliset kytkimet ja hydraulisylinterit, jotka toimivat järjestelmässä olevan jakotukin kanssa.

Tekninen tuki ja hydrauliikkakomponenttien valinta Hydronilla

Oikean hydrauliikkajakotukin valitseminen ei ole aina helppoa, joten kannattaa käyttää asiantuntijoiden apua. Hydron on jakellut tehohydrauliikan komponentteja ja tarjonnut teknistä neuvontaa hydraulisten järjestelmien rakentamiseen jo vuosia. Tarjontaan kuuluvat hydrauliset jakotukit, hydrauliletkut, kytkimet, sylinterit ja monia muita hydraulisten järjestelmien rakentamiseen ja modernisointiin tarvittavia elementtejä. Tuotteiden laajan saatavuuden ja tiimin kokemuksen ansiosta on mahdollista nopeasti sovittaa sopivat komponentit tiettyyn koneeseen tai asennukseen.

Jakajan ominaisuudet:

• Kolmiosainen jakaja, jonka kapasiteetti on 80 l/min

• Kelluva toiminto yhdessä osassa mekaanisella salvalla

• Yksi- ja kaksitoimisten toimilaitteiden ohjaus

• Venttiilit ylivuoto- ja paluutoiminnolla vakiona

• Tukeva rakenne, valmistettu Bulgariassa

• Vivun jousipalautus neutraaliasentoon

Tekniset tiedot

• Osioiden lukumäärä: 3 (mukaan lukien yksi kelluvassa asennossa)

• Nimelliskapasiteetti: 80 l/min

• Syöttökierre: BSP 1/2"

• Paluukierre: BSP 3/4"

• Toimilaitteen lähtöjen kierre: BSP 1/2"

• Vivun asennot: neutraali, pidennetty, sisäänvedetty, kelluva tila (salpa)

• Käyttölämpötila-alue: -40°C - +60°C

• Suurin käyttöpaine: 300 bar

• Varoventtiili: tehdasasetus 180 bariin, säädettävä

Usein kysytyt kysymykset

Sopiiko 80L:n 3-osainen hydraulinen jakaja maatalouskoneisiin? Kyllä, tämäntyyppistä jakajaa käytetään hyvin usein etukuormaajissa, kippiperävaunuissa ja muissa maatalouskoneissa, jotka vaativat useiden hydraulisten toimintojen hallintaa.

Onko jakajassa varoventtiili? Kyllä, jakajassa on varoventtiili, joka suojaa hydraulijärjestelmää liialliselta paineelta.

Mitä käyttö sallii 80L:n hydraulisen jakajan salliman paineen? Suurin käyttöpaine on jopa 300 bar, mikä mahdollistaa sen käytön monissa tehohydrauliikkajärjestelmissä.

Voiko jakajan käyttää kaksitoimisia sylintereitä? Kyllä, jakajan voi ohjata sekä yksitoimisia että kaksitoimisia sylintereitä.

Mikä on hydraulisen jakajan kelluvan osan tarkoitus? Kelluva osa mahdollistaa öljyn vapaan virtauksen sylinterikammioiden välillä, mikä mahdollistaa koneen työosan vapaan sopeutumisen maahan.
