Spreestin S40-uloskäyntipainike on kestävä ja luotettava ratkaisu kulunvalvontajärjestelmiin, joka mahdollistaa kytketyn sähkötoimisen vastaraudan nopean ja kätevän avaamisen. Laite on varustettu selkeällä LED-signaloinnilla , joka ilmoittaa käyttövalmiudesta ja painikkeen oikeasta toiminnasta. Kestävyys ja estetiikka mielessä suunniteltu S40-painike sopii ihanteellisesti sekä kaupallisiin että yksityisiin tiloihin.

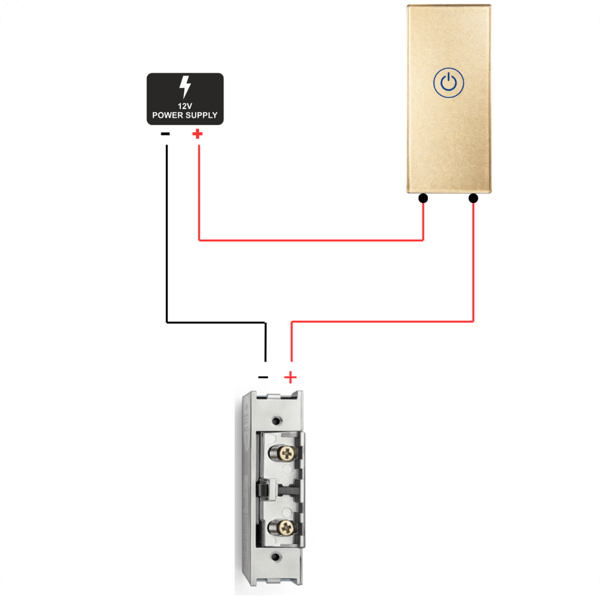

Kytkentäkaavio – 12 V:n poistumispainike Poistumispainike toimii NO (normaalisti avoin) -kontaktina

ja sitä käytetään sähköiskun tai sähkömagneettisen lukon manuaaliseen vapauttamiseen kulunvalvontajärjestelmissä.

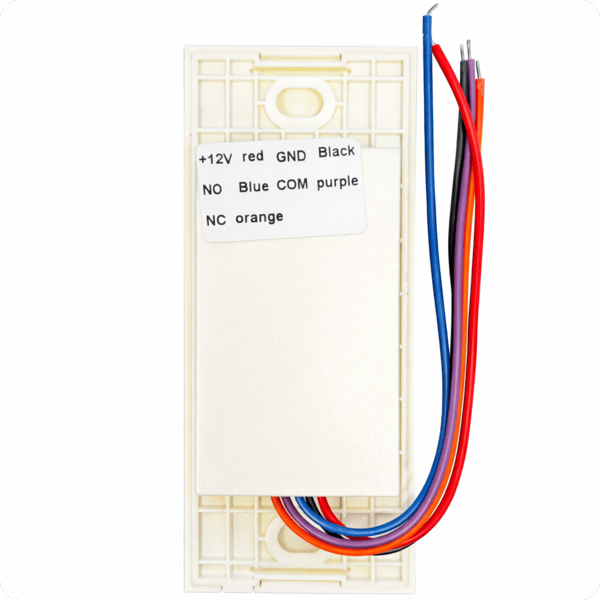

Liitäntä: COM → +12V virtalähteestä

NO

• → sähköiskun plus (+) -napa – sähköiskussa
• → virtalähteen maadoitus (GND) Painikkeen painamisen jälkeen virtapiiri sulkeutuu ja sähköiskuun syötetään hetkellisesti 12 V jännite, jolloin se avautuu.
• Huomautus: LED-ilmaisu

saattaa vaatia virtalähteen oikean napaisuuden

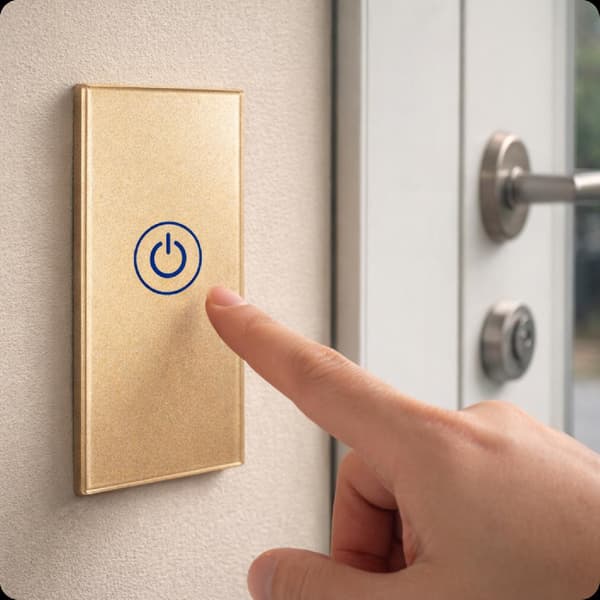

(liittimien merkintöjen mukaan). LED ei vaikuta NO-kontaktin toimintaan ja sillä on vain tiedotustehtävä. Käyttö: Uloskäyntiovet kodeissa, toimistoissa, yrityksissä, kouluissa, kuntosaleilla ja muissa kulunvalvontajärjestelmällä varustetuissa tiloissa. hetkellinen kosketin

EI Jännite

• 12V DC yksinkertainen asennus
• yhteensopiva useimpien ___HtM1P14CEhO1D3R__ sähköisten iskujen kanssa Tekniset tiedot
• Koskettimen tyyppi:
• EI, monostabiili Tuotetyyppi:

Poistumispainike ulkoinen/sisäinen

• Virtalähteen jännite: DC 9–12 V
• Virrankulutus: Käyttölämpötila-alue:
• -30 °C - +60 °C Kosteusalue:
• 20 % – 80 % < 600 mA

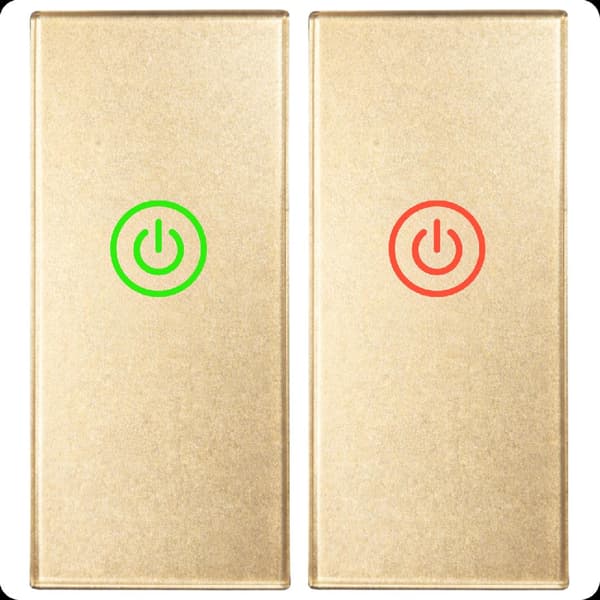

• LED-merkkivalo: Kyllä (vihreä - käyttövalmis, punainen - oven avaus)
• Väri: Kulta
• Määrätty käyttöikä: 100 000 painallusta
• Kiinnitys: Pinta-asennettava
• Mitat: 90 x 40 x 20 mm
• Paino: 82 g

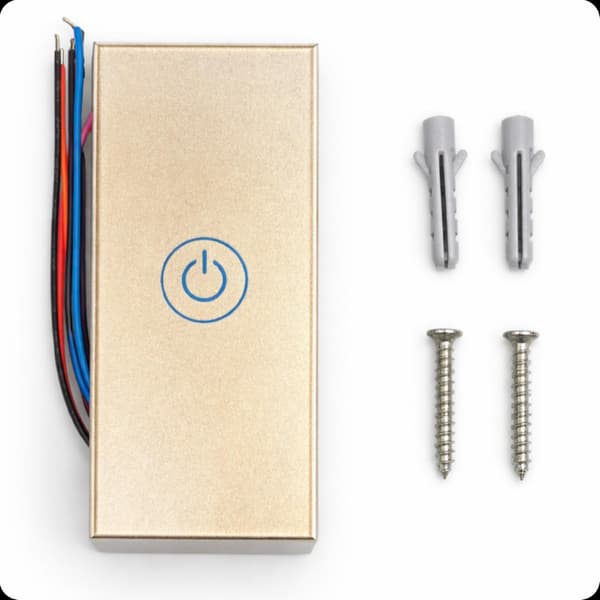

• Sarja sisältää 1x Poistumispainike S40
• 1x Kiinnitystarvikkeet 1x Käyttöohje

Tarjonnastamme löydät muita täydentäviä tuotteita kulunvalvontajärjestelmiin.
