Revopoint Miraco Plus 3D-skanneri

Revopoint Miraco Plus 3D-skanneri, joka palkittiin arvostetulla Red Dot Award 2024 -palkinnolla, on monipuolinen ratkaisu, joka yhdistää fotogrammetrisen mittaustekniikan ultrapresision ja joustavuuden skannata sekä pieniä osia, kuten ruuveja, että suuria teollisuuskohteita. Kaksoisoptisen suurennuksen ja jopa 20 kuvaa sekunnissa nopeuden ansiosta saat selkeän ja nopean tallennuksen monimutkaisimmistakin muodoista, kun taas 48 megapikselin RGB-kamera tarjoaa elävän, luonnollisen väritoiston 8K-laadulla. Sisäänrakennettu 9-akselinen IMU vakauttaa jokaisen liikkeen, poistaen epätarkkuuden, ja 180° kääntyvä 2K AMOLED-näyttö antaa sinun intuitiivisesti nähdä edistymisesi reaaliajassa. Nelivaiheisella työnkululla (merkkien valmistelu, valokuvaus, pistepilven laskenta ja tallennus sekä käsittely ja vienti) Miraco Plus tehostaa prototyyppien valmistusta ja edistynyttä suunnittelua tarjoten korkealaatuisia mittauksia ilman tarvetta hankkia lisäpalveluita.

Innovatiivinen fotogrammetrinen mittaustekniikka

Miraco Plusin ytimessä on erittäin tehokas fotogrammetrinen mittausjärjestelmä, joka vähentää virheiden kertymistä reaaliajassa yhdistettäessä pistepilven peräkkäisiä fragmentteja. Tämän ansiosta jokainen muoto, jopa monimutkaisin, vaikuttavista veistoksista pieniin mekaanisiin komponentteihin, kartoitetaan vertaansa vailla olevalla johdonmukaisuudella. Jopa 0,04 mm:n tarkkuudella yksittäisessä kuvassa et jää paitsi yhdestäkään yksityiskohdasta. Fotogrammetrinen pituustarkkuus 0,02 mm + 0,05 mm × L (m) varmistaa, että mallisi vastaa todellisia mittoja.

Mikroskooppisista ruuveista suuriin teollisuuskohteisiin

Miraco Plus käsittelee helposti sekä herkkiä koruja että suuria auto- tai moottoripyöräkomponentteja. 2x optinen suurennus antaa sinun keskittyä hienoimpiin yksityiskohtiin, ja jopa 20 kuvaa sekunnissa kuvataajuus tarkoittaa, että voit skannata jopa pitkiä esineitä nopeasti ja sujuvasti. Voit säätää kahta käyttötilaa (yksittäiskuva ja jatkuva) tarpeidesi mukaan, riippumatta siitä, kuinka monimutkainen skannattava pinta on.

Vertaansa vailla oleva värilaatu ja vakaus

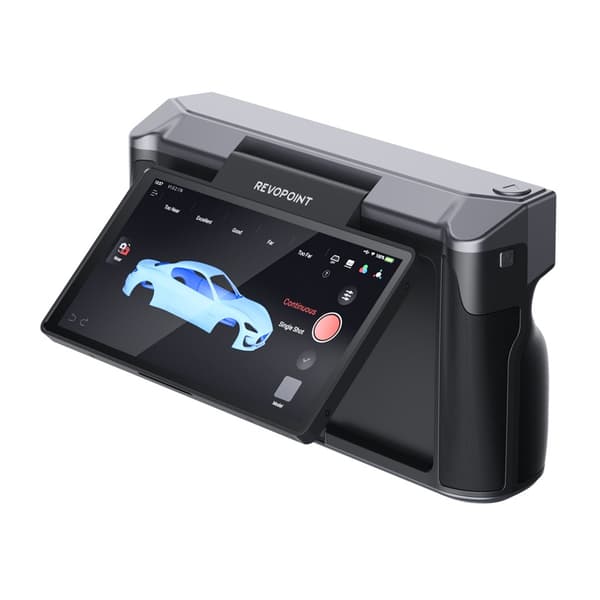

Sisäänrakennettu 48 megapikselin RGB-kamera tallentaa koko värispektrin 8K-laadulla, joten valmiit 3D-mallit eivät vaadi lisävärikorjausta. 9-akseliseen IMU:un (Inertial Measurement Unit, moduuli, joka mittaa kohteen kiihtyvyyttä ja kulmanopeutta avaruudessa kiihtyvyysmittareiden ja gyroskooppien avulla) perustuva stabilointi poistaa epätarkkuuden ja tärinän, jopa työskennellessäsi kentällä tai ilman jalustaa. Suuri 2K AMOLED-näyttö (Active-Matrix Organic Light-Emitting Diode, edistynyt näyttötekniikka, joka käyttää orgaanisia valoa emittoivia diodeja), joka voidaan kallistaa 180°, antaa sinun seurata skannauksen edistymistä reaaliajassa ja missä tahansa asennossa.

Intuitiivinen nelivaiheinen työnkulku

Koko digitalisointityönkulku tiivistyy neljään yksinkertaiseen vaiheeseen, jotka suoritetaan siirtämättä tietoja laitteesta ennen lopullista vientiä – ensimmäinen vaihe on valmistelu (aseta mukana tulevat mittanauhat, koodatut kohdemerkit ja merkit kohteen päälle tai ympärille – ne ovat referenssi fotogrammetriselle analyysille), valokuvaus (ota kuvia eri kulmista ja korkeuksilta, kunnes jokainen kohteen osa on kuvassa), pistepilvien laskenta ja kuvantaminen (Miraco Plus tunnistaa automaattisesti merkkien sijainnit, yhdistää kuvat ja luo yhtenäisen pistepilven) sekä käsittely ja vienti (edistynyt ohjelmisto antaa sinun korjata, suodattaa ja muokata mallia ja sitten viedä valmiin tiedoston tietokoneelle tai pilveen yhdellä napsautuksella).

Sisältyy

• Miraco Plus 3D-skanneri
• mittanauha
• magneettisten merkkien sarja
• itseliimautuvien merkkien sarja
• jalusta
• pyörivä alusta
• rintakuva (skannausta varten)
• pyörivän alustan suojus
• merkit
• 65 W:n sovitin kahdella USB Type-C -portilla
• kalibrointilevy etäskannausta varten x4
• kalibrointilevyn kantolaukku
• kalibrointilevy lähiskannausta varten
• \"taikamatto\" x2
• USB Type-C–HDMI-sovitin
• USB Type-C–Type-A-sovitin
• rannehihna
• säilytyslaukku
• käyttöopas

Valmistaja: Revopoint

Malli: Miraco Plus

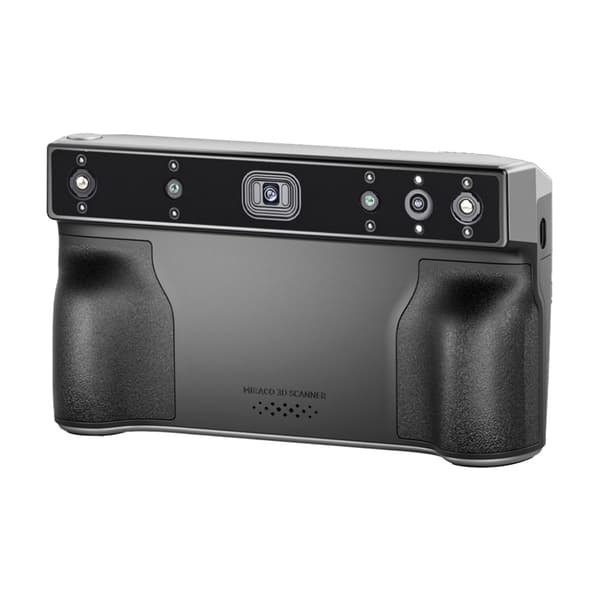

Tekniikka: Nelinkertainen infrapunarakenteinen valokamera optisella zoomilla ja fotogrammetrisella mittauksella

Tarkkuus per kuva: 0,02 mm

Yksittäisen kuvan tarkkuus: 0,04 mm

Fotogrammetrinen pituustarkkuus: 0,02 mm + 0,05 mm x L (m)

Fuusiopisteiden välinen etäisyys: 0,05 mm

Työskentelyalue: 100–1000 mm

Yksittäinen lukualue lyhyimmällä etäisyydellä: 28 x 53 mm 100 mm:ssä

Yksittäinen tallennusalue pisimmällä etäisyydellä: 975 x 775 mm 1000 mm:ssä

Minimi skannausvolyymi: 10 x 10 x 10 mm

Maksimi skannausvolyymi: 4 × 4 x 4 m

Skannausnopeus: 20 kuvaa/s

Kameran resoluutio: Syvyyskamera: 2MP, RGB-kamera: 48MP

CPU: 8-ytiminen ARM A76, 2,4 GHz, Mali G52 GPU

3D-valonlähde: Luokan 1 infrapunavalo

RAM ja sisäinen muisti: 32 GB + 256 GB

Täyttövalot: Syvyyskamera: 8, RGB-kamera: 2

Anturit: 9-akselinen IMU
